| Номер в госреестре | 88665-23 |
| Наименование СИ | Счетчики холодной и горячей воды турбинные |
| Обозначение типа СИ | Декаст |
| Изготовитель | Общество с ограниченной ответственностью "Декаст" (ООО "Декаст"), д. Шматово, г.о. Ступино, Московская обл. |
| Год регистрации | 2023 |
| Срок свидетельства | 31.03.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды турбинные Декаст (далее - счетчики) предназначены для измерения объема питьевой воды по СанПиН 2.1.3684-21, воды в тепловых сетях и системах теплоснабжения в жилых домах, а также в промышленных зданиях при учетных операциях.
Принцип действия счетчика основан на измерении числа оборотов турбины, вращающейся под воздействием потока протекающей воды. Количество оборотов турбины пропорционально объему воды, протекающей через счетчик.
Счетчики состоят из корпуса, измерительной камеры и счетного механизма. Поток воды поступает в корпус счетчика через входной патрубок, приводит во вращение турбину и через выходное отверстие вытекает в трубопровод. Вращение турбины через магнитную муфту передается счетному механизму, по показаниям которого определяют объем воды, прошедшей через счетчик.
В зависимости от модификации счетчика счетный механизм может представлять из себя электронный блок с жидкокристаллическим дисплеем либо масштабирующий редуктор с индикаторным устройством. На индикаторном устройстве размещены ролики, а также стрелочные указатели для отображения измеренного объема в м3.
Счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства, выраженные в м3.
Счетчики выпускаются в модификациях: СТВХ, СТВУ, СТВХ УК, СТВУ УК, СТВХ ISO, СТВУ ISO, СТВХ «СТРИМ», которые отличаются друг от друга внешним видом, габаритными размерами и диапазонами измерения расходов.
Для передачи результатов измерений объема воды во внешние информационные системы счетчики могут быть оснащены:
- радиомодулем;
- импульсным выходом, реализованным по схеме «сухой контакт»;
- импульсным выходом, реализованным по схеме «открытый коллектор»;
- импульсным выходом, реализованным по схеме «параллельно-последовательный резистивный делитель»;
- цифровым интерфейсом RS-485;
- цифровым интерфейсом M-Bus.
Счетчики устанавливаются в трубопроводе в горизонтальном или в вертикальном положениях.
Защита от несанкционированного доступа к внутренним элементам счетчиков и средствам регулировки обеспечивается пломбировкой винта крепления крышки измерительной камеры.
Счетчики изготавливаются в следующих модификациях:
| Декаст | ХХ | - |х|х|х|х|
| (ДГ1) - герконовый датчик (1 или 2) расположен в корпусе счетного механизма, импульсный выход реализован по схеме «сухой контакт»; (ДГ2) - герконовый датчик (1 или 2) съемный, импульсный выход реализован по схеме «сухой контакт»; (ДГ3) - герконовый датчик (1 или 2) расположен в корпусе счетного механизма, импульсный выход реализован по схеме параллельно-последовательного резистивного делителя; (МИД) - модификации со счетным механизмом, оснащенным дисковым стрелочным указателем и технологическими посадочными креплениями для установки модуля дистанционной передачи измеренного объема и данных о работе прибора посредством: - (МИД Р) - радиоинтерфейса (LoRaWAN, NB-IoT и др.); - (МИД И) - импульсного выхода, реализованного по схеме «открытый коллектор»; - (МИД RS) - протокола RS-485; - (МИД MBus) - протокола M-Bus; (iWAN) - исполнение с электронным блоком и с возможностью передачи измеренного объема и данных о работе прибора посредством: - (iWAN Р) - радиоинтерфейса (LoRaWAN, NB-IoT и др.); - (iWAN И) - импульсного выхода, реализованного по схеме «открытый коллектор»; - (iWAN RS) - протокола RS-485; - (iWAN MBus) - протокола M-Bus. | |||||
| ( ) - счетчик метрологического класса В; (Класс «С») - счетчик метрологического класса С. | |||||
| УК - исполнение с удлиненным корпусом; «СТРИМ» - исполнение счетчиков с расширенным диапазоном расходов. ISO - исполнение счетчиков со спец. расходами | |||||
| диаметр условного прохода: 40, 50, 65, 80, 100, 150, 200 | |||||
| (СТВХ) - счетчик турбинный холодной воды; (СТВУ) - счетчик турбинный горячей воды. | |||||
| счетчик воды | |||||

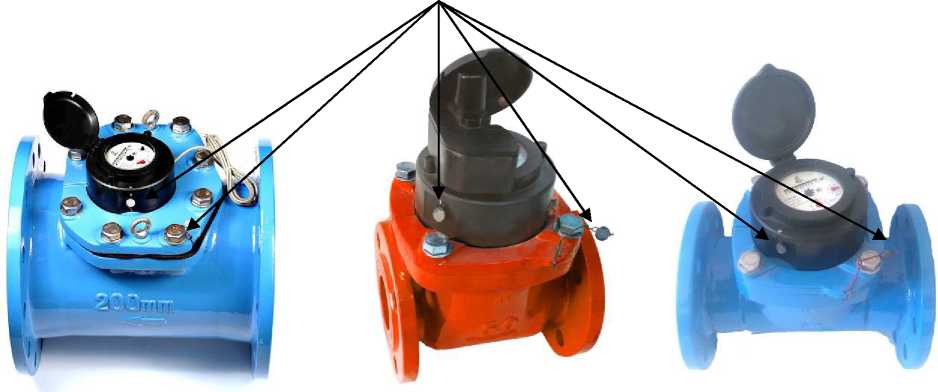

Общий вид счетчиков и схема пломбировки приведены на рисунках 1, 2.
Места нанесения знака поверки
Рисунок 1 - Общий вид счетчиков холодной и горячей воды турбинных Декаст
Пломба изготовителя или пломба с нанесенным знаком поверки
Рисунок 2 - Общий вид счетчиков холодной и горячей воды турбинных Декаст

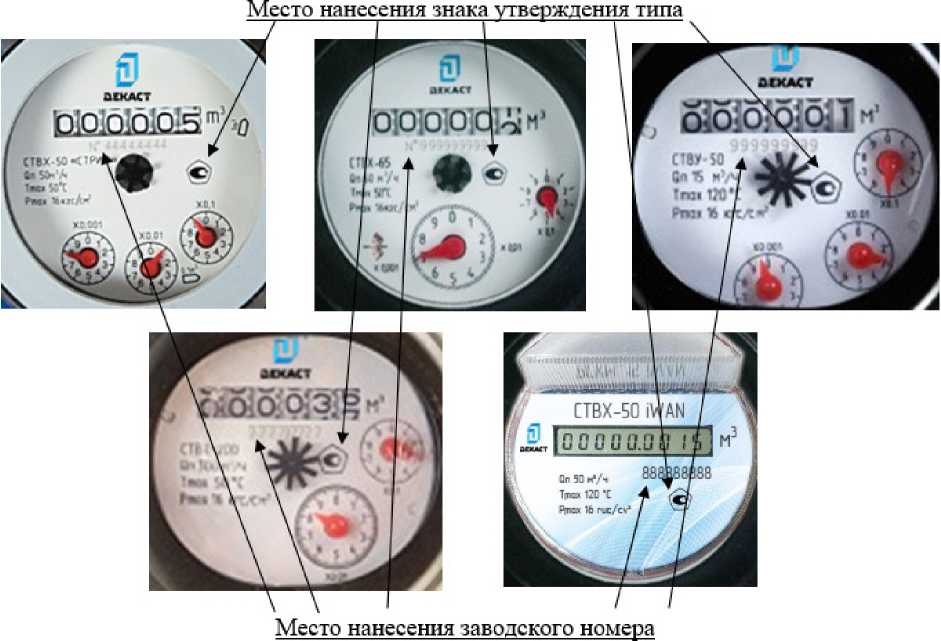

Рисунок 3 - Место нанесения знака утверждения типа и заводского номера
Заводские номера счетчиков наносятся на лицевую поверхность счетного механизма в цифровом формате методом лазерной гравировки или типографским способом в соответствии с рисунком 3.
Конструкция счетчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 1 - Метрологические характеристики модификаций СТВХ, СТВУ, СТВХ УК,
СТВУ УК
| Наименование параметра | Значение параметра | ||||||||
| Диаметр условный (Ду) | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
| Расход воды, м3/ч: | |||||||||
| минимальный Qmin | СТВХ | Класс В | 0,40 | 0,45 | 0,45 | 0,50 | 0,60 | 1,80 | 4,00 |
| Класс С | 0,27 | 0,27 | 0,30 | 0,40 | 0,55 | 1,50 | 2,10 | ||
| СТВУ | 0,45 | 0,45 | 0,60 | 0,90 | 1,50 | 3,00 | 7,50 | ||
| переходный Qt | СТВХ | Класс В | 0,75 | 0,80 | 0,90 | 0,80 | 1,80 | 4,00 | 6,00 |
| Класс С | 0,67 | 0,67 | 0,75 | 0,75 | 1,75 | 3,75 | 5,25 | ||
| СТВУ | 1,50 | 1,60 | 2,00 | 3,20 | 4,80 | 12,00 | 20,00 | ||
| номинальный Qn | СТВХ | 30,00 | 50,00 | 65,00 | 120,00 | 230,00 | 400,00 | 750,00 | |
| СТВУ | 15,00 | 15,00 | 25,00 | 45,00 | 70,00 | 150,00 | 250,00 | ||
| максимальный Qmax | СТВХ | 60,00 | 90,00 | 120,00 | 200,00 | 300,00 | 600,00 | 1000,00 | |
| СТВУ | 30,00 | 30,00 | 60,00 | 90,00 | 140,00 | 300,00 | 500,00 | ||
| Порог чувствительности, м3/ч, не более | СТВХ | 0,10 | 0,10 | 0,15 | 0,25 | 0,25 | 0,75 | 1,05 | |
| СТВУ | 0,24 | 0,24 | 0,30 | 0,35 | 0,60 | 1,30 | 3,00 | ||
| Пределы допускаемой относительной погрешности счетчиков, %: Qmin < Q < Qt Qt < Q < Qmax | ±5 ±2 | ||||||||
Таблица 2 - Метрологические характеристики модификаций СТВХ ISO и СТВУ ISO
| Наименование параметра | Значение параметра | ||||||
| Диаметр условный (Ду) | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
| Расход воды, м3/ч: | |||||||
| - минимальный Qmin | 0,45 | 0,45 | 0,75 | 1,20 | 1,80 | 4,50 | 7,50 |
| - переходный Qt | 3,00 | 3,00 | 5,00 | 8,00 | 12,00 | 30,00 | 50,00 |
| - номинальный Qn | 15,00 | 15,00 | 25,00 | 40,00 | 60,00 | 150,00 | 250,00 |
| - максимальный Qmax | 30,00 | 30,00 | 50,00 | 80,00 | 120,00 | 300,00 | 500,00 |
| Порог чувствительности, м3/ч, не более | 0,24 | 0,24 | 0,35 | 0,60 | 0,80 | 2,25 | 3,75 |
| Метрологический класс | В | ||||||
| Пределы допускаемой относительной погрешности счетчиков, %: Qmin < Q < Qt Qt < Q < Qmax | ±5 ±2 | ||||||
Таблица 3 - Метрологические характеристики модификации СТВХ «СТРИМ»
| Наименование параметра | Значение параметра | |||||
| Диаметр условный (Ду) | 50 | 65 | 80 | 100 | 150 | 200 |
| Минимальный расход Qmin, м3/ч: Класс В | 0,40 | 0,45 | 0,60 | 0,90 | 2,00 | 4,00 |
| Класс С | 0,25 | 0,38 | 0,40 | 0,64 | 1,00 | 1,57 |
Продолжение таблицы 3
| Переходный расход Qt, м3/ч: Класс В Класс С | 0,80 0,40 | 1,00 0,64 | 1,00 0,64 | 1,80 1,00 | 4,00 1,60 | 6,00 2,52 |
| Номинальный расход Qn, м3/ч | 50,00 | 60,00 | 120,00 | 160,00 | 250,00 | 500,00 |
| Максимальный расход Qmax, м3/ч | 100,00 | 120,00 | 240,00 | 320,00 | 500,00 | 1000,00 |
| Порог чувствительности, м3/ч, не более | 0,08 | 0,12 | 0,12 | 0,25 | 0,35 | 0,80 |
| Пределы допускаемой относительной погрешности, %: Qmin < Q < Qt Qt < Q < Qmax | ±5 ±2 | |||||
Таблица 4 - Основные технические характеристики модификаций СТВХ и СТВУ,
СТВХ УК, СТВУ УК, СТВХ ISO, СТВУ ISO._______________________________________
| Наименование параметра | Значение | ||||||
| Диаметр условный (Ду) | 40 | 50 | 65 | 85 | 100 | 150 | 200 |
| Масса, кг, не более | 12,0 | 13,0 | 16,3 | 18,1 | 20,2 | 44,5 | 62,5 |
| Габаритные размеры, мм, не более -длина -ширина -высота | 200 165 257 | 200 165 257 | 260 187 267 | 270 200 280 | 300 220 287 | 300 285 350 | 350 340 360 |
| Емкость счетного механизма в обычном режиме (расширенном), м3: - для счетчиков с масштабирующим редуктором - для счетчиков с электронным блоком | 999999; 9999999 999999 (99999) | ||||||
| Минимальная цена деления счетного меха-_ _ 3 низма, м | 0,001 0,01 | ||||||
| Давление измеряемой среды, МПа, не более | 1,6 | ||||||
| Диапазон температур измеряемой среды, °С - для счетчиков горячей воды - для счетчиков холодной воды | от +5 до +120 от +5 до +50 | ||||||
| Условия эксплуатации: -температура окружающей среды, °С; -относительная влажность воздуха, %; -атмосферное давление, кПа | от +5 до +50 от 5 до 98 от 84 до 110 | ||||||
| Средний срок службы, лет | 12 | ||||||
| Средняя наработка на отказ счетчиков, ч, не менее | 110000 | ||||||
| Потеря давления при Qmax, МПа, не более | 0,1 | ||||||
Таблица 5 - Основные технические характеристики модификации СТВХ «СТРИМ».
| Наименование параметра | Значение | |||||
| Диаметр условный (Ду) | 50 | 65 | 85 | 100 | 150 | 200 |
| Масса, кг, не более | 13,0 | 16,3 | 18,1 | 20,2 | 44,5 | 62,5 |
| Габаритные размеры, мм, не более -длина -ширина -высота | 200 165 257 | 200 180 267 | 225 200 280 | 250 220 287 | 300 280 350 | 350 340 360 |
| Емкость счетного механизма, м3: - для счетчиков с масштабирующим редуктором - для счетчиков с электронным блоком | 999999; 9999999 99999 (999999; 9999999) | |||||
| Минимальная цена деления счетного меха- _ _ 3 низма, м | 0,0001; 0,001; 0,01 | |||||
| Давление измеряемой среды, МПа, не более | 1,6 | |||||
| Диапазон температур измеряемой среды, °С | от +5 до +50 | |||||
| Условия эксплуатации: -температура окружающей среды, °С; -относительная влажность воздуха, %; -атмосферное давление, кПа | от +5 до +50 от 5 до 98 от 84 до 110 | |||||
| Потеря давления при Qmax, МПа, не более | 0,1 | |||||
| Средний срок службы, лет | 12 | |||||
| Средняя наработка на отказ счетчиков, ч, не менее | 110000 | |||||
наносится на лицевую панель счетного механизма методом гравировки или типографским способом в соответствии с рисунком 3, и на титульный лист паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик холодной и горячей воды турбинный Декаст | 1 шт. | |
| Присоединительный комплект1) | 1 шт. | |
| Упаковка | 1 шт. | |
| Паспорт2) | ДКСТ.407223.001ПС, ДКСТ.407223.002ПС, ДКСТ.407223.003ПС | 1 экз. |
| 1) По заказу 2) В зависимости от модификации | ||
приведены в разделе 4 «Устройство и принцип действия» паспортов: ДКСТ.407223.001ПС, ДКСТ.407223.002ПС, ДКСТ.407223.003ПС.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ДКСТ.407223.001ТУ Счетчики холодной и горячей воды турбинные Декаст. Технические условия.
| Зарегистрировано поверок | 29279 |
| Поверителей | 27 |
| Актуальность данных | 17.11.2024 |
