| Номер в госреестре | 88666-23 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-4950 |
| Изготовитель | Общество с ограниченной ответственностью "Строительно-монтажное предприятие "Конкурент" (ООО "СМП "Конкурент"), г. Краснодар |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВС-4950 (далее - резервуар) предназначен для измерения объема и хранения мазута.
Резервуар РВС-4950 представляет собой стальную сварную конструкцию, состоящую из цилиндрической стенки, днища, крыши резервуара и оборудования, обеспечивающего его эксплуатацию.
Принцип действия резервуара основан на измерении объема при приеме, хранении и отпуске мазута в соответствии с градуировочной таблицей.
Вариант установки резервуара - наземный.
Место расположения резервуара общество с ограниченной ответственностью «Ильский НПЗ им. А.А. Шамара», (ООО «КНГК-ИНПЗ»), 353232, Россия, край Краснодарский, район Северский, поселок городского типа Ильский, территория 55-км автодороги Краснодар-Новороссийск.
В конструкции резервуара РВС-4950 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на его метрологические характеристики, включая показатели точности.
Заводской номер и буквенно-цифровое обозначения типа, обеспечивающие однозначную идентификацию резервуара, нанесены типографическим способом в паспорт резервуара и в места доступные для чтения с внешней стороны стенки резервуара методом окрашивания, краской с использованием трафаретов, обеспечивающим сохранность информации в период всего срока эксплуатации резервуара.
Фотография общего вида резервуара РВС-4950 с обозначением заводского номера 34, нанесенного на стенку резервуара методом окрашивания краской через трафарет, представлена на рисунке 1.
Фотография крышки замерного люка резервуара РВС-4950 заводской номер 34, представлена на рисунке 2.

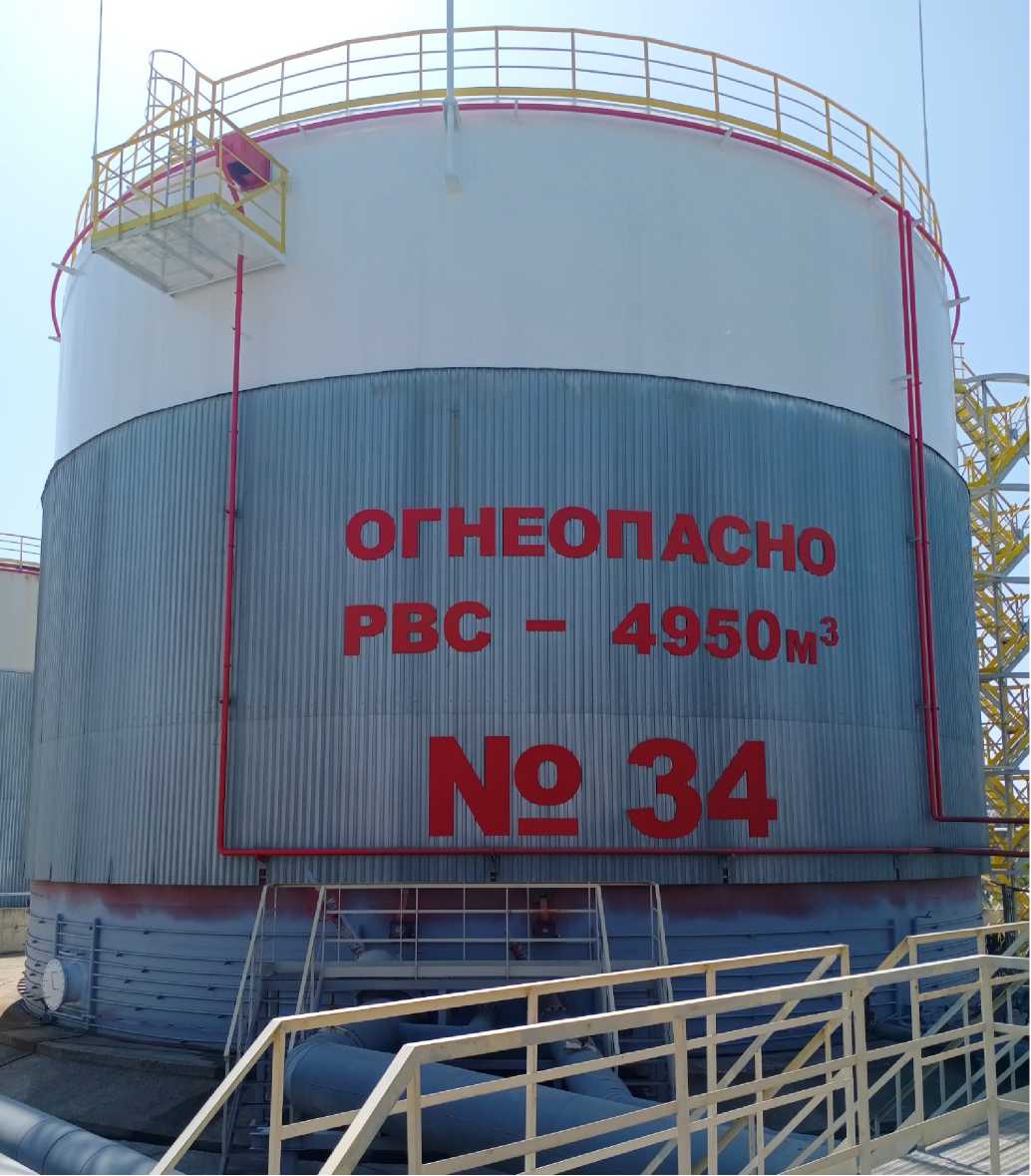

Рисунок 1 - Фотография общего вида резервуара РВС-4950 заводской номер 34

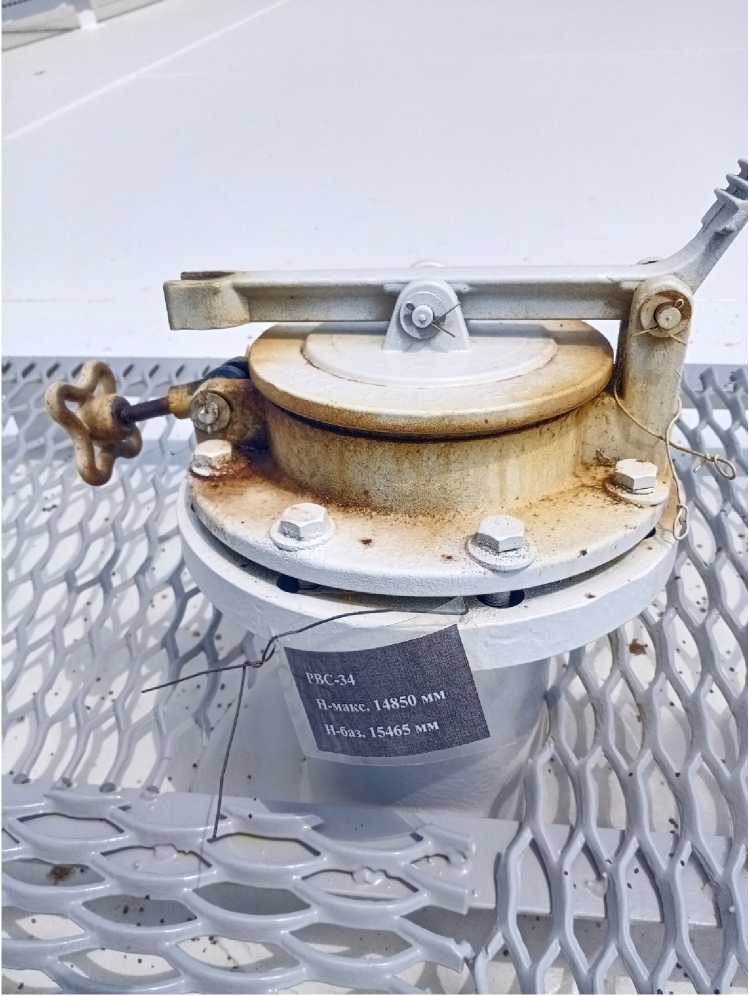

Рисунок 2 - Фотография крышки замерного люка резервуара РВС-4950 заводской номер 34
Пломбирование (нанесение знаков поверки) резервуара РВС-4950 заводской номер 34 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальная вместимость (номинальный объём) резервуара, м3 | 4950 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % (геометрический метод) | ± 0,15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Высота резервуара (высота стенки) (номинальное значение), мм | 14860 |
| Внутренний диаметр резервуара (номинальное значение), мм | 20920 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-4950 | 1 шт. |
| Паспорт резервуара вертикального стального цилиндрического РВС-4950 | - | 1 экз. |
| Градуировочная таблица резервуара вертикального стального цилиндрического РВС-4950 | - | 1 экз. |
МН 1095-2021 ГСИ. Масса нефти, газового конденсата, нефтегазоконденсатной смеси и нефтепродуктов. Методика измерения косвенным методом статических измерений в резервуарах вертикальных стальных цилиндрических на предприятии ООО «КНГК-ИНПЗ»
Регистрационный номер: ФР.1.28.2021.40835.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. «Резервуары стальные вертикальные цилиндрические. Методика поверки» (Приложение И).
