| Номер в госреестре | 88667-23 |
| Наименование СИ | Дозаторы весовые автоматические дискретного действия |
| Обозначение типа СИ | Feige FS-T10К-16 |
| Изготовитель | Feige Filling GmbH, Германия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы весовые автоматические дискретного действия Feige FS-T1OK-16 (далее по тексту - дозаторы) предназначены для автоматического дозирования жидких материалов.
K настоящему типу средства измерений относятся дозаторы автоматические дискретного действия Feige FS-T1OK-16, серийный № 11OOO36, серийный № O712OO, серийный № O712O1.
Принцип действия дозаторов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающего под действием силы тяжести дозируемого вещества в аналоговый электрический сигнал, изменяющийся пропорционально массе дозируемого элемента. Далее аналоговый сигнал преобразуется в цифровой код аналого-цифровым преобразователем весоизмерительного прибора, который осуществляет управление клапаном дозирующего устройства. Информация о массе продукта, находящегося в таре на грузоприемном устройстве, отображается на дисплее весоизмерительного прибора.
Конструктивно дозаторы состоят из металлической рамы, грузоприемного устройства и системы управления. K раме крепятся наливная труба с клапаном дозирующего устройства и система управления. Дозирование осуществляется через наливную трубу в тару, устанавливаемую на грузоприёмном устройстве, и регулируется зазором между трубой и клапаном дозирующего устройства.
Грузоприемное устройство состоит из четырёх датчиков весоизмерительных тензорезисторных SB, модели SB4 производства Фирма "Flintec GmbH", Германия (регистрационные номер ФИФОЕИ: 19965-O5), оснащенное роликовым транспортёром.
Грузоприемное устройство оснащено следующими устройствами:
- устройство установки нуля;
- полуавтоматическое устройство установки нуля;
- автоматическое устройство установки нуля;
- устройство начального установления на нуль;
- устройство слежки за нулем (может быть отключено);
- устройство автоматического тарирования с компенсированием массы тары.
Система управления состоит из весоизмерительного прибора с цифровым дисплеем и функциональной клавиатурой.
Основные функции системы управления:
- проведение самотестирования (диагностики) основных узлов дозатора и ведение архива результатов самотестирования;
- отображение текущего состояния дозатора, режима работы и исправности узлов;
- задание номинальной массы дозы и производительности;
- контроль порядка проведения юстировки (калибровки) грузоприемного устройства;
- осуществление производственной статистики (подсчёт количества партий товара, количества единиц партии, среднего значения массы товара в партии и пр.);
- автоматическое прекращение работы в случае возникновения аварийных ситуаций;
Идентификационные данные маркировки нанесены методом лазерной гравировки на табличку, закрепленную на лицевой панели системы управления.
Маркировочная табличка содержит:
- наименование и обозначение модификации;
- серийный номер;
- номинальная минимальная доза (Minfill);
- номинальная максимальная доза (Maxfill);
- цена деления шкалы, (d);
- обозначение или наименование продукта, подлежащего дозированию;
- наименование производителя;
- год изготовления;
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на маркировочную табличку, закрепленную на лицевой панели системы управления.

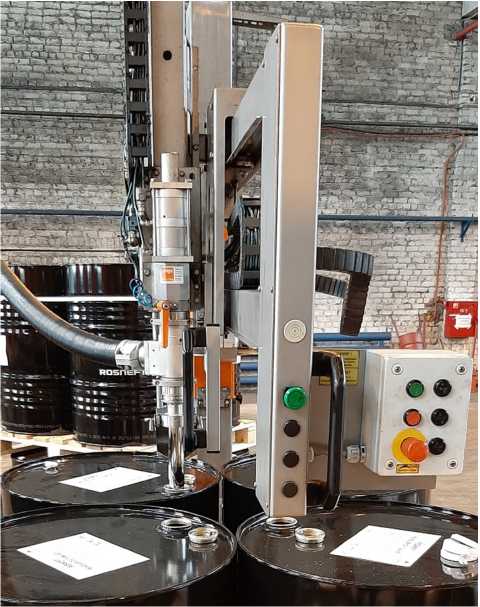

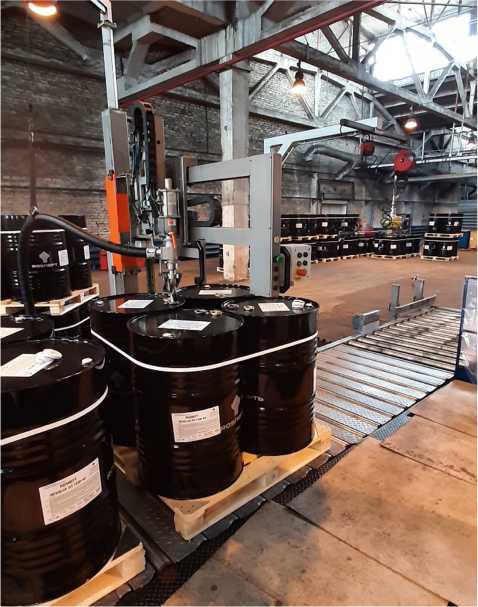

Общий вид дозаторов представлен на рисунке 1.
Рисунок 1 - общий вид дозаторов

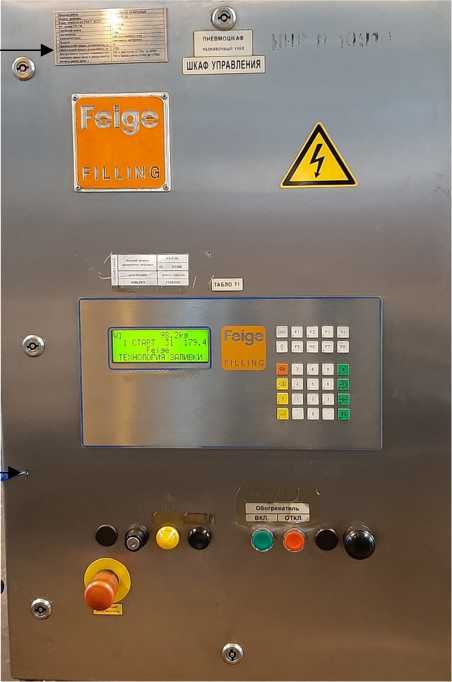

Общий вид системы управления, место расположения маркировочной таблички и место пломбирования от несанкционированного доступа представлены на рисунке 2.
Место расположения маркировочной таблички
Место для нанесения пластиковой роторной пломбы
Рисунок 2 - общий вид системы управления с указанием места расположения маркировочной
таблички и места нанесения пломбы от несанкционированного доступа

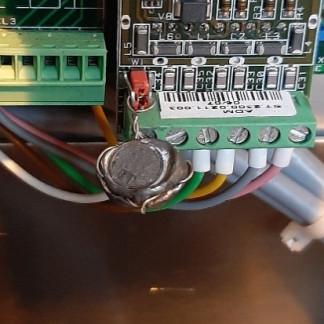

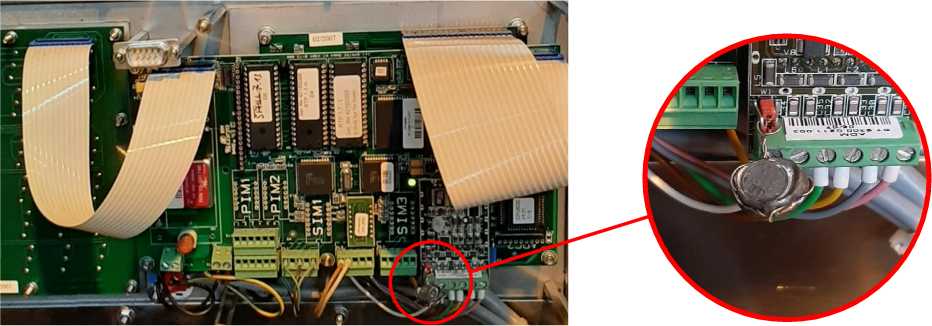

Знак поверки наносится на весоизмерительный прибор в виде оттиска клейма поверителя на свинцовую или пластиковую пломбу согласно рисунку 3.
Рисунок 3 - место нанесения знака поверки на весоизмерительный прибор
Система управления дозатора оснащена встроенным программным обеспечением. Идентификационное наименование программного обеспечения и номер версии высвечивается на дисплее весоизмерительного прибора при включении дозатора.
Основные функции программного обеспечения: обработка сигнала с тензорезисторных датчиков и последующий пересчет их в единицы массы, хранение программ и результатов работы дозатора, вывод данных на дисплей.
Программное обеспечение заложено в процессе производства и защищено от доступа и изменения пломбами. Обновление ПО в процессе эксплуатации не предусмотрено. Конструкция дозатора исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FS-T10 FILL |
| Номер версии (идентификационный номер) ПО, не ниже | V7.13 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузка (Мах), кг | 600/900 |
| Минимальная нагрузка (Min), кг | 160 |
| Цена деления шкалы, (d), г | 200/500 |
| Число делений шкалы, n, (n=Max/d) | 3000/1800 |
| Номинальное значение минимальной дозы (Minfill), г | 160 |
| Номинальное значение максимальной дозы (Maxfill), кг | 900 |
| Максимально допустимое относительное отклонение массы каждой дозы от среднего, (MPD), при первичной (при периодической) поверке, % | ±0,4(±0,5) |
| Максимально допускаемая относительная погрешность заданного значения (погрешность установки), (MPSE), для массы дозы, % | ±0,5 |
| Пределы допускаемой абсолютной погрешности грузоприемного устройства при первичной (при периодической) поверке, кг, в интервалах нагрузки при статическом взвешивании: - от Min до 400 кг включ. - св. 400 кг до 600 кг включ. - св. 600 кг до Мах | ±0,2(±0,4) ±0,3(±0,6) ±0,5(±1,0) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации дозатора: - температура окружающей среды, °С | от -10 до +40 |
| Габаритные размеры, ДхШхВ, мм, не более | 4000x1185x4500 |
| Вероятность безотказной работы за 1000 ч | 0,92 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации методом типографской печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дозатор весовой автоматический дискретного действия Feige FS-T1OK-16 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 2 «Устройство и принцип действия» руководства по эксплуатации.
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
