| Номер в госреестре | 88673-23 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические с понтоном |
| Обозначение типа СИ | РВСП-1000 |
| Изготовитель | Закрытое акционерное общество "БелМУС" (ЗАО "БелМУС"), Краснодарский край, Белореченский район, п. Дружный |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические с понтоном РВСП-1000 (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и светлых нефтепродуктов.
Резервуары РВСП-1000 представляют собой стальную сварную конструкцию, состоящую из цилиндрической стенки, днища, крыши резервуара, понтона и оборудования, обеспечивающего их эксплуатацию.
Принцип действия резервуаров основан на измерении объема при приеме, хранении и отпуске нефти и светлых нефтепродуктов в соответствии с градуировочной таблицей.
Вариант установки резервуаров - наземный.
Место расположения резервуаров общество с ограниченной ответственностью «ВАИ-ГАРАНТ», (ООО «ВАИ-ГАРАНТ»), Краснодарский край, Г.О. город Краснодар, тер. Пашковский жилой массив, ул. им. Евдокии Бершанской, д. 353/4.
В конструкции резервуаров РВСП-1000 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на их метрологические характеристики, включая показатели точности.
Заводские номера, состоящие из арабских цифр и буквенно-цифровые обозначения типа, состояшее из букв русского алфавита и арабских цифр, обеспечивающие однозначную идентификацию каждого резервуара, нанесены типографическим способом в паспорта резервуаров и в места доступные для чтения с внешней стороны стенок резервуаров методом окрашивания, краской с использованием трафаретов, обеспечивающим сохранность информации в период всего срока эксплуатации резервуаров.

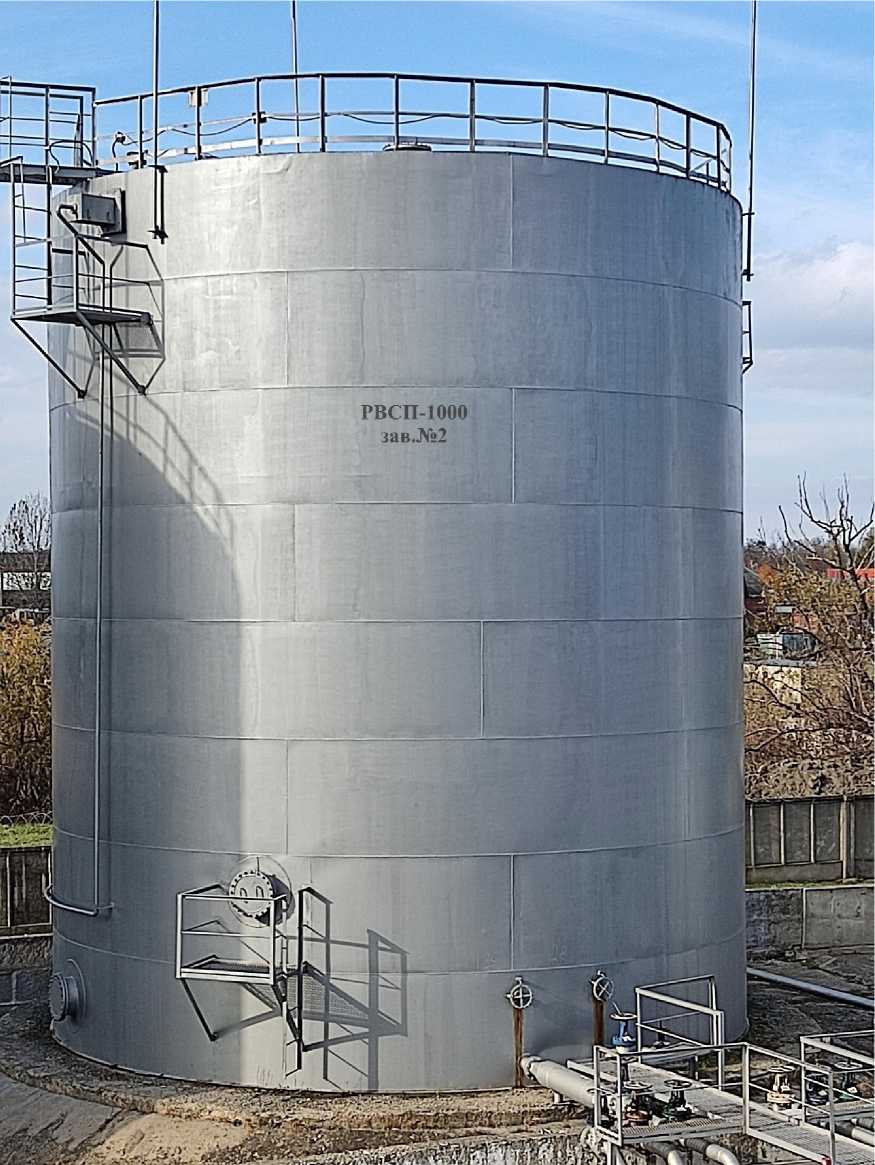

Фотографии общего вида резервуаров РВСП-1000 с обозначением заводского номера 2 и заводского номера 3, представлены на рисунках 1, 2.
Фотографии горловин замерных люков резервуаров РВСП-1000 заводской номер 2 и заводской номера 3, представлены на рисунке 3, 4.

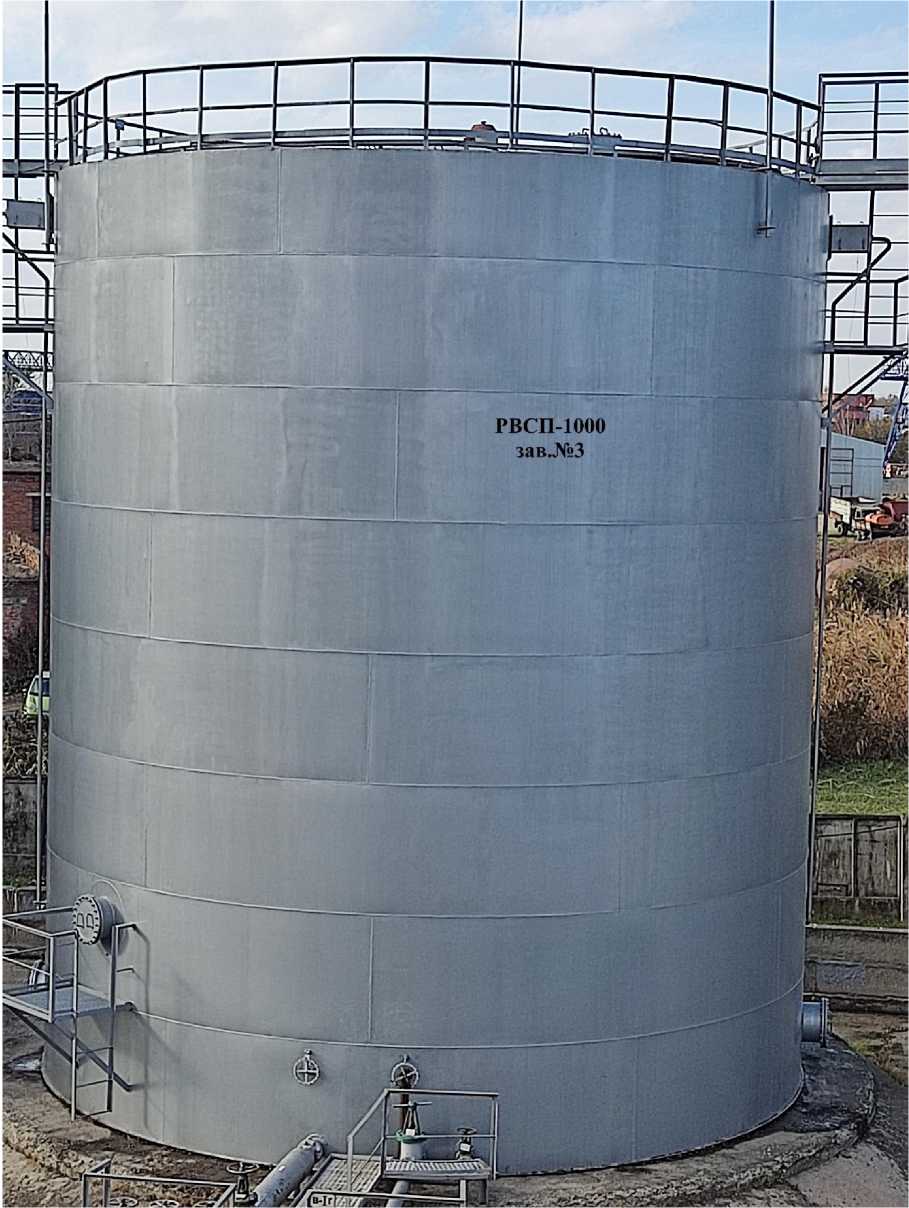

Рисунок 2 - Фотография общего вида резервуара РВСП-1000 заводской номер 3

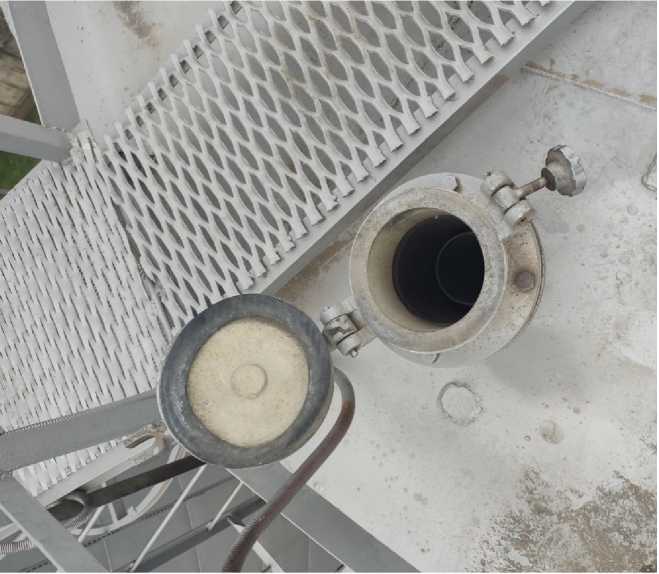

Рисунок 3 - Фотография горловины замерного люка резервуара РВСП-1000 заводской номер 2

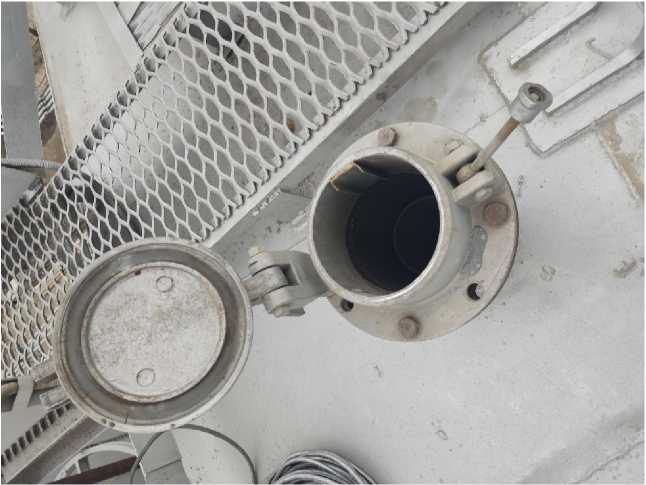

Рисунок 4 - Фотография горловины замерного люка резервуара РВСП-1000 заводской номер 3
Пломбирование (нанесение знаков поверки) резервуаров РВСП-1000 заводской № 2 и заводской № 3 не предусмотрено.
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |
| РВСП-1000 заводской № 2 | РВСП-1000 заводской № 3 | |
| Номинальная вместимость (номинальный объём) резервуаров, м3 | 1000 | |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров, % (геометрический метод) | ± 0,20 | |
Таблица 2 -Технические характеристики
| Наименование характеристики | Значение характеристики |
| РВСП-1000 РВСП-1000 заводской № 2 заводской № 3 | |
| Высота резервуаров (высота стенки) (номинальное значение), мм | 11920 |
| Внутренний диаметр резервуаров (номинальное значение), мм | 10430 |
наносится на титульный лист паспортов резервуаров типографским способом.
Таблица 3 - Комплектность резервуара РВСП-1000, заводской № 2
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический с понтоном | РВСП-1000 | 1 шт. |
| Паспорт резервуара | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
Таблица 4 - Комплектность резервуара РВСП-1000, заводской № 3
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический с понтоном | РВСП-1000 | 1 шт. |
| Паспорт резервуара | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
Инструкция. «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений с применением резервуаров стальных вертикальных цилиндрических РВС-400, РВС-1000, РВС-2000. Регистрационный номер: ФР.1.29.2022.43852.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. «Резервуары стальные вертикальные цилиндрические. Методика поверки» (Приложение И).
