Государственный реестр средств измерений

Анализаторы размеров частиц SZ-100V2, 88681-23

Анализаторы размеров частиц SZ-100V2 (далее - анализаторы) предназначены для измерений размеров частиц в суспензиях и эмульсиях.
Карточка СИ
Номер в госреестре 88681-23
Наименование СИ Анализаторы размеров частиц
Обозначение типа СИ SZ-100V2
Изготовитель HORIBA Ltd., Япония
Год регистрации 2023
Срок свидетельства 03.04.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы размеров частиц SZ-100V2 (далее - анализаторы) предназначены для измерений размеров частиц в суспензиях и эмульсиях.

Описание

Принцип действия анализаторов - оптический. Луч, формируемый источником когерентного монохроматического излучения (лазерный диод с длиной волны 532 нм), попадает в кювету, где рассеивается находящимися на его траектории частицами и регистрируется под углами 90° и 173° с помощью детекторов (фотоэлектронные умножители). При рассеянии на частицах в результате их броуновского движения происходит изменение частоты излучения в соответствии с эффектом Доплера, на основе чего осуществляется вычисление автокорреляционной функции. Обратное преобразование Фурье позволяет рассчитать спектральную плотность мощности рассеянного излучения, пропорциональную размерам анализируемых частиц.

Конструктивно анализаторы выполнены в едином блоке, в котором размещается оптикоаналитическая система, электронные и механические компоненты.

Анализаторы выпускаются в виде нескольких исполнений, отличающихся следующими техническими особенностями:

- исполнение SZ-100-S2 позволяет оценивать молекулярный вес частиц в анализируемой пробе, оснащаются лазерным диодом мощностью 10 мВт;

- исполнение SZ-100-Z2 позволяет оценивать молекулярный вес и дзета-потенциал частиц в анализируемой пробе, оснащаются лазерным диодом мощностью 10 мВт;

- исполнения SZ-100-HS2 и SZ-100-HZ2 имеют особенности базовых исполнений, а буква «Н» в наименовании исполнения обозначает оснащение лазерным диодом мощностью 100 мВт.

При работе с анализаторами применяются кюветы различного объёма и типа. Предусмотрено термостатирование кюветного отделения. Для работы с кюветами проточного типа анализаторы могут поставляться с дополнительным устройством подачи пробы (перистальтическим насосом) и автотитратором.

Управление анализаторами осуществляется с помощью специализированного программного обеспечения посредством персонального компьютера. Передача данных осуществляется по интерфейсу USB. Для управления дополнительными устройствами применяется интерфейс RS-232. Электрическое питание осуществляется от сети переменного тока. Результаты измерений представляются в виде дифференциальных и интегральных значений размеров частиц и долевом распределении частиц по размерам.

Общий вид анализаторов, места нанесения знака утверждения типа и заводского номера приведены на рисунках 1 и 2. Пломбировка корпуса и нанесение знака поверки на анализатор не предусмотрены. Идентификация анализаторов осуществляется с помощью этикетки, расположенной на корпусе. На этикетке указывается заводской номер в буквенно-цифровом формате.

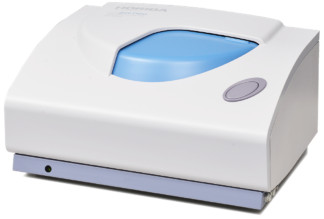

Рисунок 1 - Общий вид анализаторов

Место нанесения заводского номера (этикетка)

Место нанесения знака утверждения типа

Model SZ-1OO-Z2

“s"° имг™™Ч11И1111111|||1111

UM2FRVWG

Power   AC100-240V

150VA 50/60Hz

Mass     25kg

Jul 2021                  Г7?

KCC-REM-HOR-040SZ-100         1КЙ

HCAI0* ГРАМ2С 2Л2 'Adhorfcnd Rcpn»nnrati«e h HJ)

If. IB. >ue du Ca'ial. 01 IBS Longtrraau Coda*. France

HORIBA.Ltd 2 Miyanuhigashi. Kisshoin, Mmam-k.,. Kyoto Japan Made in Japan

Explore the future              HORIBA

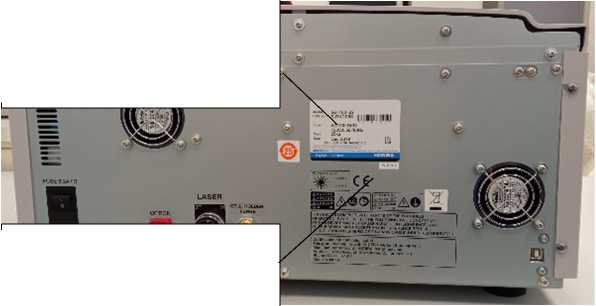

а) задняя панель анализатора

б) этикетка

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера

Программное обеспечение

Анализаторы имеют встроенное и автономное программное обеспечение (далее - ПО). Встроенное ПО используется для обеспечения функционирования анализаторов. Автономное ПО «SZ-100» используется для управления анализаторами, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. К метрологически значимой части встроенного ПО относится всё ПО; автономного ПО - файлы конфигурации в папке ПО. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Встроенное ПО

Автономное ПО

Номер версии (идентификационный номер) ПО, не ниже

1.Х

1.Х

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон показаний размеров частиц, мкм

от 0,0003 до 10

Диапазон измерений размеров частиц *), мкм

от 0,1 до 1,5

Пределы допускаемой относительной погрешности, %

±15

*)_.__    _ _  _   _             .1.  _     _ _ о    _____

) средневзвешенный арифметический диаметр частиц

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение сети переменного тока, В

230±23

- частота сети переменного тока, Г ц

50±1

Потребляемая мощность, В-А, не более

150

Габаритные размеры, мм, не более

- высота

273

- ширина

528

- длина

385

Масса, кг, не более

25

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +30

- относительная влажность воздуха, %, не более

80

- атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет

5

Средняя наработка до отказа, ч, не менее

6000

Знак утверждения типа

на корпус анализатора с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность анализаторов

Наименование

Обозначение

Количество

1

2

3

Анализатор размеров частиц

SZ-100V2

1 шт.

Автономное ПО

SZ-100

1 экз.

Комплект принадлежностей

-

1 комп.

Комплект эксплуатационной документации

-

1 экз.

Продолжение таблицы 4

Наименование

Обозначение

Количество

1

2

3

Методика поверки

-

1 экз.

Комплектность анализатора, принадлежностей и эксплуатационной документации согласовывается при заказе.

Сведения о методах измерений

приведены в руководстве по эксплуатации на анализаторы, п. 4.3 «Как выполнять измерения размера».

Нормативные документы

Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;

Стандарт предприятия HORIBA Ltd.
