| Номер в госреестре | 88691-23 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-100 |
| Изготовитель | Акционерное общество "Салаватнефтемаш" (АО "Салаватнефтемаш"), Республика Башкортостан, г. Салават |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС- 100 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти.
Резервуар представляет собой металлический сосуд в форме горизонтально лежащего цилиндра со сферическими днищами.
Принцип действия резервуаров основан на заполнении его нефтью до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары не имеют в конструкции частей влияя на которые могут быть изменены результаты измерений.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены типографским способом в паспорт резервуаров и на металлическую табличку, закрепленную на днище резервуара ударным методом.
К резервуарам данного типа относятся резервуары горизонтальные стальные цилиндрические с заводскими номерами 65518, 65524, расположенные по адресу Республика Татарстан, Мамадышский район, Нижнеошминское сельское поселение, «Пункт подготовки и сбора нефти Шийского месторождения нефти (СП «Мамадыш»)
Общий вид резервуаров с указанием места установки таблички с заводским номером приведен на рисунке 1.
Внешний вид металлических табличек с нанесенными на них заводскими номерами приведен на рисунке 2.
Нанесение знака поверки на резервуары не предусмотрено.

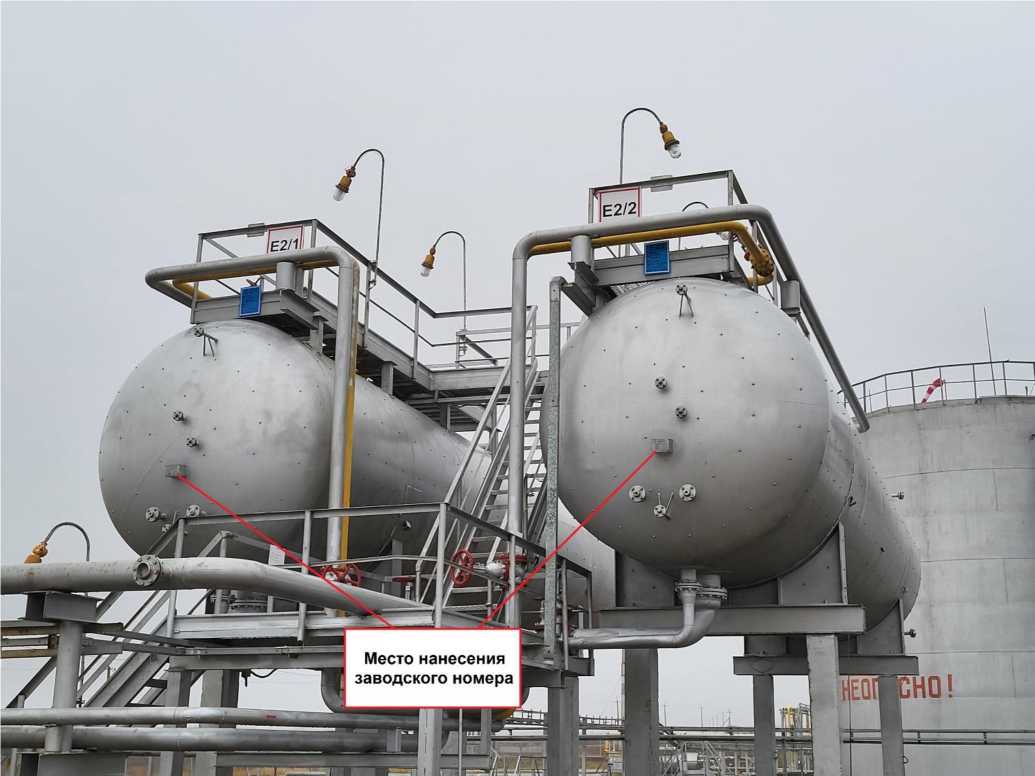

Рисунок 1 - Общий вид резервуаров горизонтальных стальных цилиндрических РГС- 100 с указанием места установки таблички с заводским номером

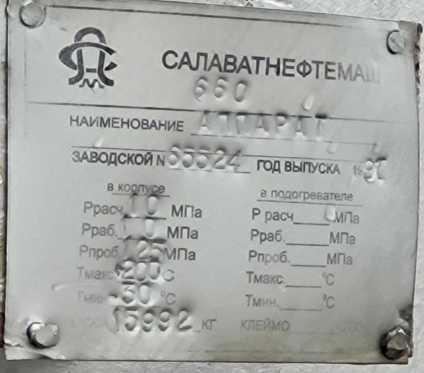

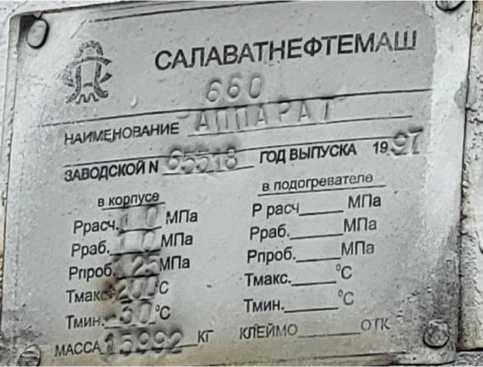

Рисунок 2 - Внешний вид металлических табличек с нанесенными на них заводскими номерами
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не более | 20 |
наносится на титульный лист паспорта типографским способом
Таблица 3
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС- 100 | 1 шт. |
| Паспорт | _ | 1 экз. |
| Градуировочная таблица | _ | 1 экз. |
приведены в разделе 1 «Техническая характеристика и параметры» паспорта резервуара
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
