| Номер в госреестре | 88693-23 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-80 |
| Изготовитель | Акционерное общество "Салаватнефтемаш" (АО "Салаватнефтемаш"), Республика Башкортостан, г. Салават |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-80 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефти.
Резервуар представляет собой металлический сосуд в форме горизонтально лежащего цилиндра с коническими днищами закрытый слоем теплоизоляции.
Теплоизоляция перед началом работ по поверке частично демонтируется для открытия доступа проведения геометрических измерений параметров резервуара.
Принцип действия резервуара основан на заполнении его нефтью до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар не имеет в конструкции частей, влияя на которые могут быть изменены результаты измерений.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт резервуара и ударным методом на металлическую табличку, закрепленную на резервуаре.
К резервуару данного типа относится резервуар горизонтальный стальной цилиндрический с заводским номером 70713, расположенный по адресу Республика Татарстан, Мамадышский район, село Старый Кумазан, Пункт подготовки и сбора нефти Шийского месторождения нефти (СП-570)
Общий вид резервуара с указанием места нанесения заводского номера приведен на рисунке 1.
Внешний вид металлической таблички с нанесенным на нее заводским номером приведен на рисунке 2.
Нанесение знака поверки на резервуар не предусмотрено.

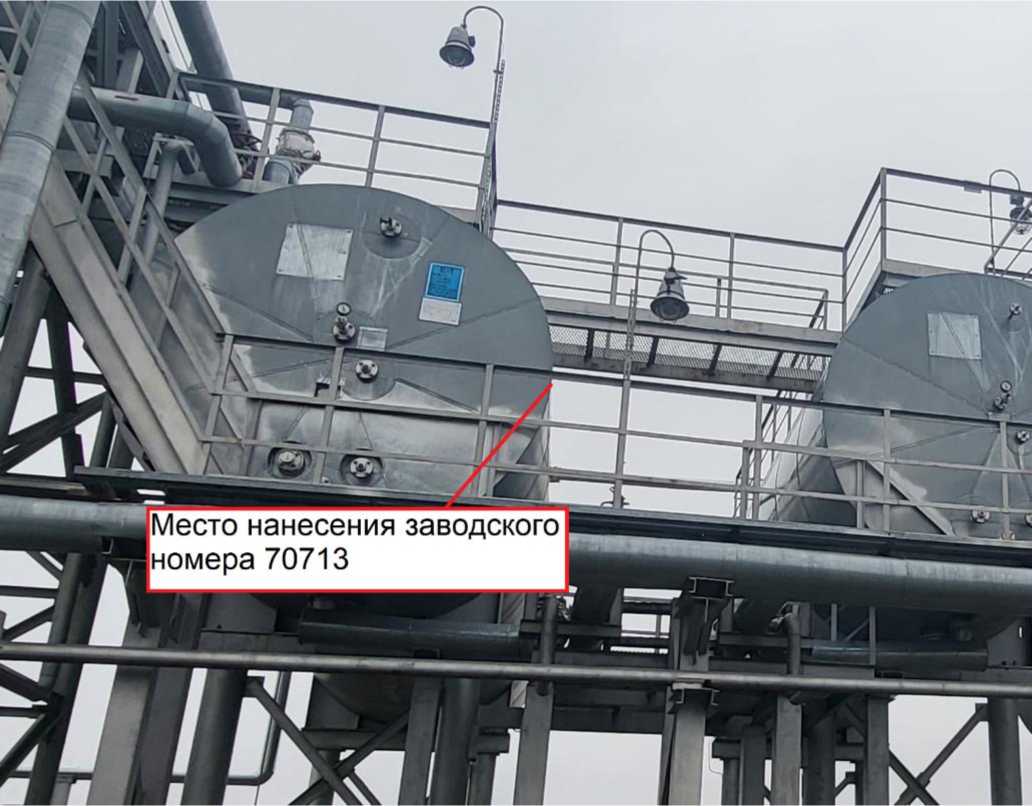

Рисунок 1 - Общий вид резервуара горизонтального стального цилиндрического РГС- 80 с указанием места нанесения заводского номера

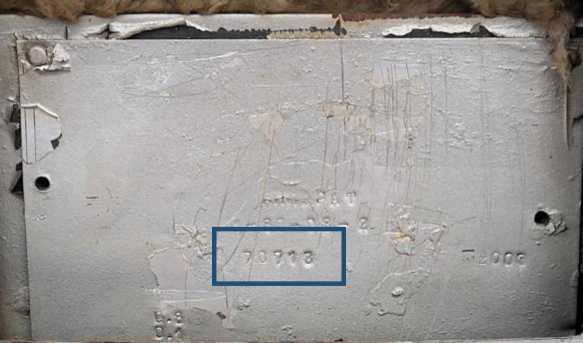

Рисунок 2 - Внешний вид металлической таблички с нанесенным на нее заводским номером
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 80 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не более | 20 |
наносится на титульный лист паспорта типографским способом.
Таблица 3
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС- 80 | 1 шт. |
| Паспорт | _ | 1 экз. |
| Градуировочная таблица | _ | 1 экз. |
приведены в разделе 1 «Техническая характеристика и параметры» паспорта резервуара.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
