| Номер в госреестре | 88694-23 |
| Наименование СИ | Аппараты испытания жидких диэлектриков |
| Обозначение типа СИ | Метерон ПТМ |
| Изготовитель | "Baoding Push Electrical Manufacturing Co., Ltd.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 04.04.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппараты испытания жидких диэлектриков Метерон ПТМ (далее по тексту - аппараты) предназначены для воспроизведения напряжения переменного тока при испытаниях электрической пробивной прочности электроизоляционных жидкостей (трансформаторные и силиконовые масла, эфиросодержащие жидкости).
Принцип действия аппаратов основан на формировании и измерении высокого напряжения переменного тока, приложенного к испытательной ячейке из органического стекла с испытуемой электроизоляционной жидкостью. При достижении пробоя приложенное высокое напряжение отключается и фиксируется. Результаты измерений индицируются на ЖК-дисплее, сохраняются во внутренней памяти аппаратов или передаются по опциональным интерфейсам связи USB, RS-232 или Bluetooth на внешний компьютер.
Аппараты обеспечивают проведение испытаний, как по стандартным, так и по индивидуальным (заданным оператором) процедурам. Испытательная ячейка и электроды конфигурируются отдельно для конкретной процедуры испытаний.
Процесс управления всеми функциями аппаратов осуществляется через систему меню с помощью функциональных клавиш. Аппараты имеют индикацию режимов работы. Для привязки результатов измерений ко времени в аппаратах имеются календарь и часы. Для контроля внешних условий испытаний аппараты имеют датчик температуры и влажности окружающего воздуха.
Аппараты имеют электронную систему, отслеживающую линейность и скорость подъема испытательного напряжения в пределах заданного допуска. Скорость подъема испытательного напряжения может регулироваться оператором.
В аппаратах предусмотрена комплексная система обеспечения безопасности: защита от перегрузки по току, от перенапряжения, от короткого замыкания, от помех, а также отключение или блокировка высокого напряжения при случайном открытии крышки.
Встроенный в аппараты матричный принтер позволяет выводить на печать протокол испытаний.
Основные узлы аппаратов: источник питания, высоковольтный трансформатор, испытательная ячейка с электродами, блок управления, клавиатура, ЖК-дисплей, принтер.
Аппараты выпускаются в пяти модификациях: Метерон ПТМ-1, Метерон ПТМ-1Л, Метерон ПТМ-1П, Метерон ПТМ-3, Метерон ПТМ-6, отличающихся количеством испытательных ячеек, формой корпуса, габаритными размерами и массой.
Конструктивно аппараты выполнены металлических корпусах с откидной крышкой и ручками для переноски.
Под откидной крышкой располагается камера для испытательных ячеек.
На лицевой панели расположены ЖК-дисплей, кнопки и регуляторы управления, индикаторы, встроенный принтер. На боковой панели расположены разъем сети питания, клемма заземления, датчик температуры и влажности, разъемы интерфейсов USB, RS-232 (опция).
Общий вид аппаратов представлен на рисунках 1 - 5.
Нанесение знака поверки на аппараты не предусмотрено.
Пломбирование аппаратов не предусмотрено.
Место нанесения заводских номеров - на табличке технических данных; способ нанесения - типографская печать; формат - буквенно-цифровой код, состоящий из букв латинского алфавита и арабских цифр.
Обозначение места нанесения заводских номеров представлено на рисунках 6 - 7.

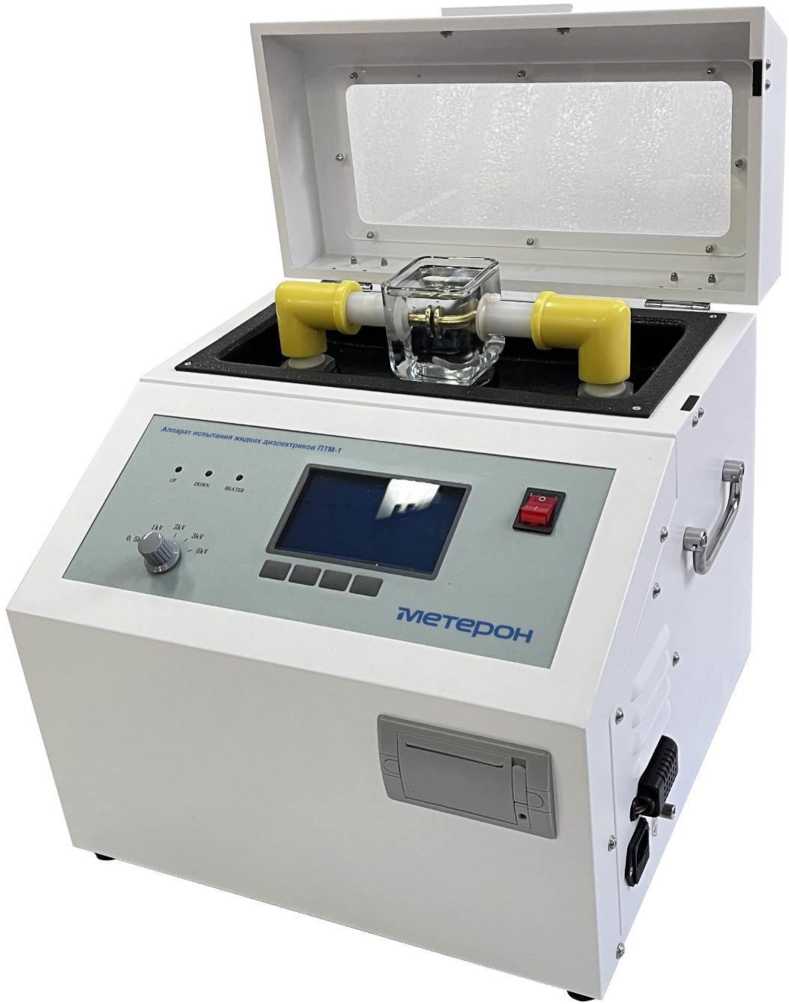

Рисунок 1 - Общий вид аппаратов испытания жидких диэлектриков Метерон ПТМ-1

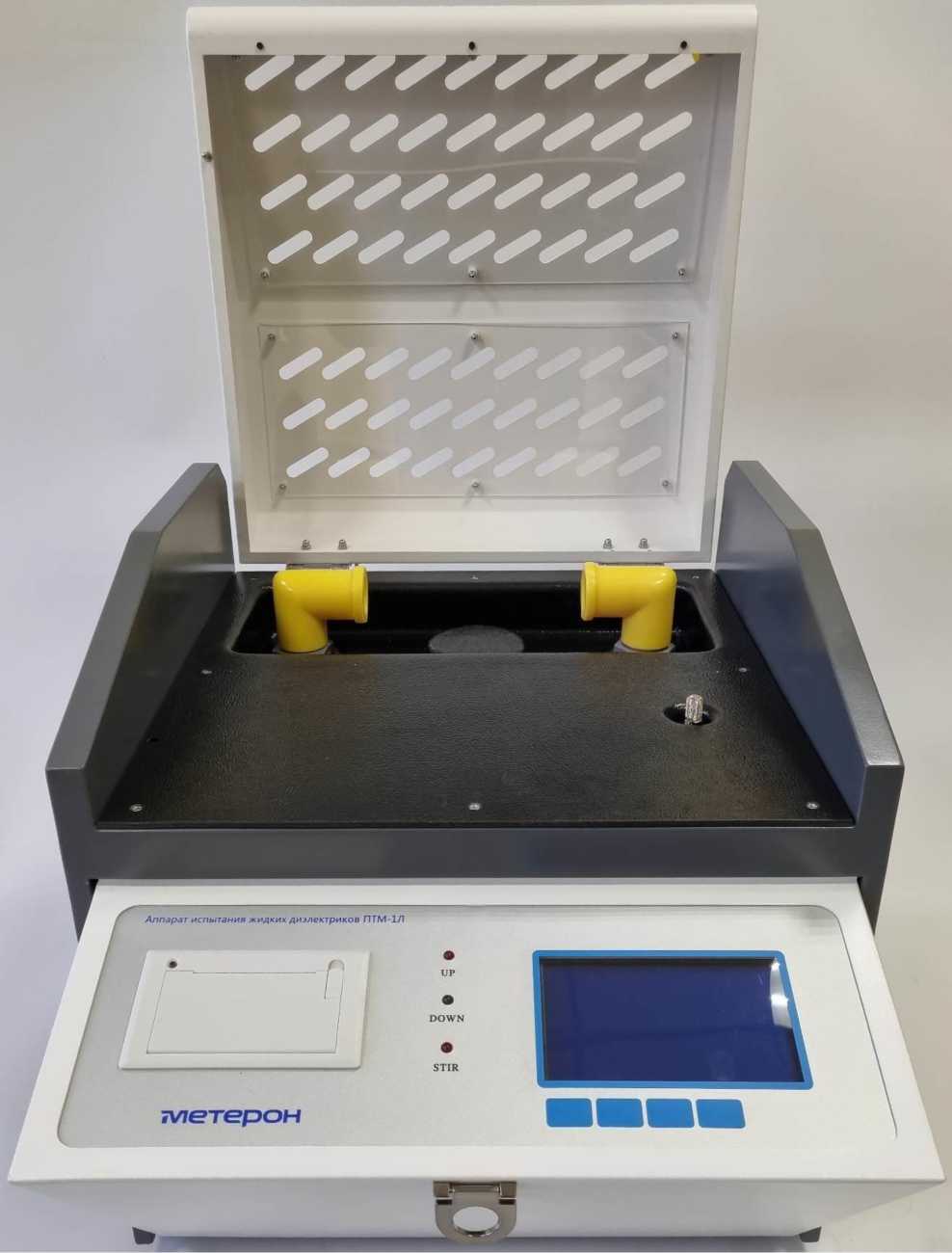

Рисунок 2 - Общий вид аппаратов испытания жидких диэлектриков Метерон ПТМ-1Л

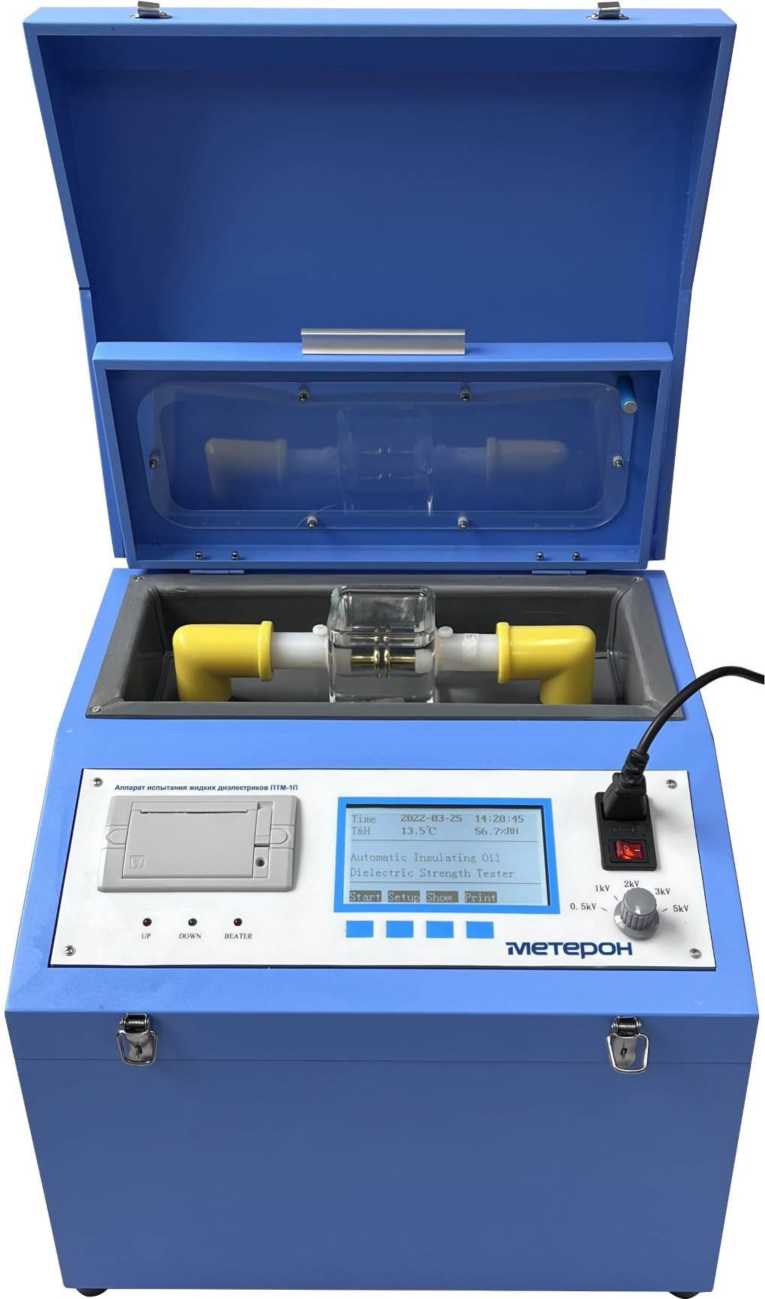

Рисунок 3 - Общий вид аппаратов испытания жидких диэлектриков Метерон ПТМ-1П

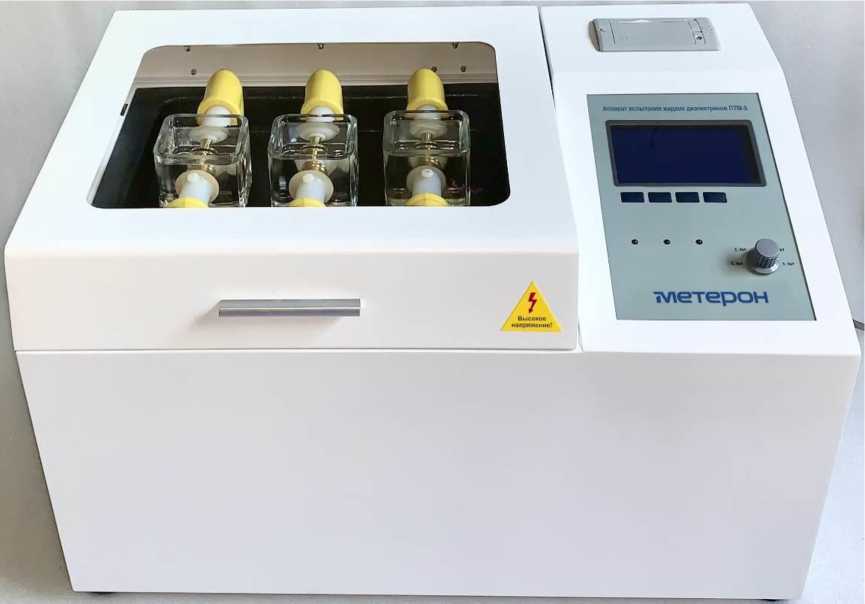

Рисунок 4 - Общий вид аппаратов испытания жидких диэлектриков Метерон ПТМ-3

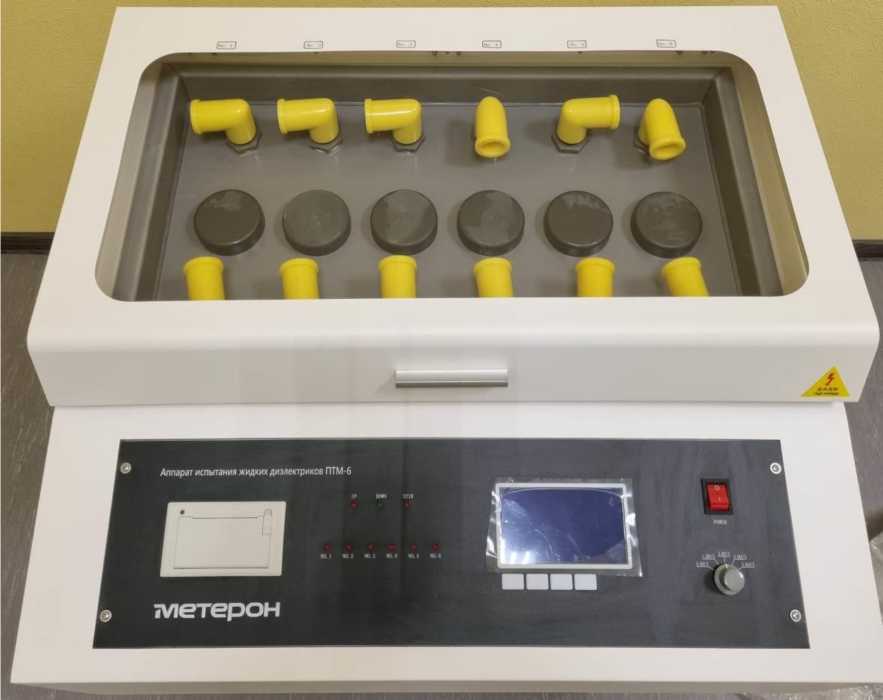

Рисунок 5 - Общий вид аппаратов испытания жидких диэлектриков Метерон ПТМ-6
Место нанесения заводских номеров

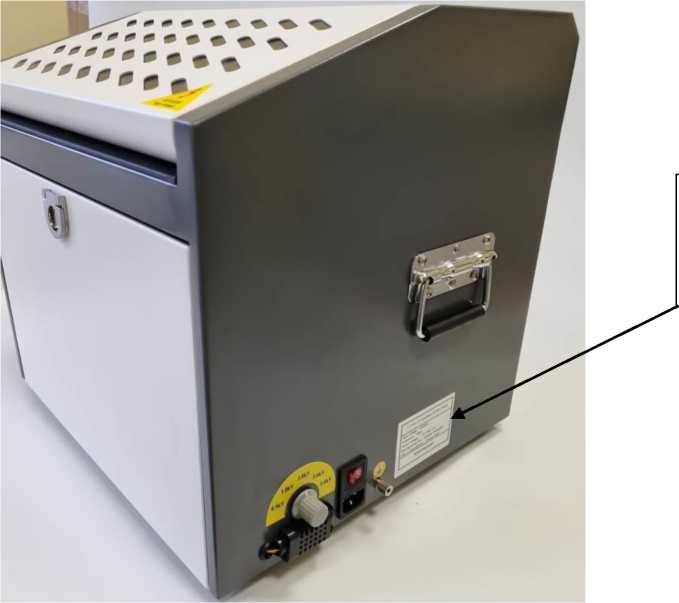

Рисунок 6 - Обозначение места нанесения заводских номеров
Место
нанесения
заводских номеров

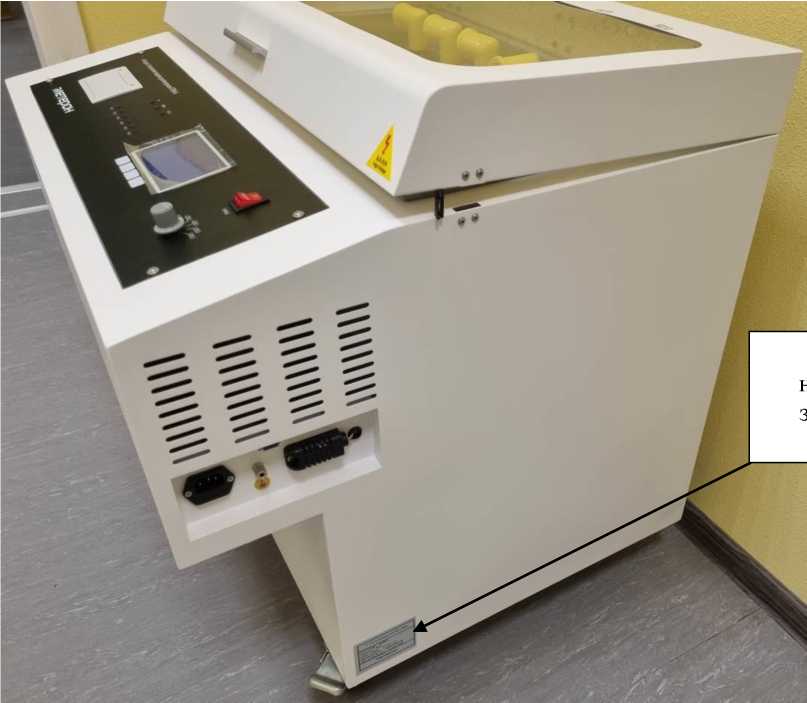

Рисунок 7 - Обозначение места нанесения заводских номеров
Встроенное программное обеспечение (ПО) аппаратов реализовано на аппаратном уровне и является метрологически значимым. Метрологические характеристики аппаратов нормированы с учетом влияния встроенного ПО. ПО заносится в программируемое постоянное запоминающее устройство аппаратов предприятием-изготовителем и недоступно для потребителя. Конструкция аппаратов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер ПО) | _ |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения напряжения переменного тока, кВ | от 0 до 80 (100) 1) |
| Пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока, % | ±3 |
| Частота напряжения переменного тока, Гц | 50 |
| Примечание - 1) опция | |
Таблица 3 - Общие технические характеристики
| Наименование характеристики | Значение |
| Количество испытательных ячеек с электродами, шт.: - модификации Метерон ПТМ-1, Метерон ПТМ-1Л, Метерон ПТМ-1П | 1 |
| - модификация Метерон ПТМ-3 | 3 |
| - модификация Метерон ПТМ-6 | 6 |
| Параметры электрического питания: - напряжение переменного тока, В | 220 |
| - частота переменного тока, Г ц | 50 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - модификация Метерон ПТМ-1 | 410x390x390 |
| - модификация Метерон ПТМ-1Л | 420x380x400 |
| - модификация Метерон ПТМ-1П | 430x395x400 |
| - модификация Метерон ПТМ-3 | 630x410x405 |
| - модификация Метерон ПТМ-6 | 765x680x750 |
| Масса, кг, не более: - модификация Метерон ПТМ-1 | 29 |
| - модификация Метерон ПТМ-1Л | 31 |
| - модификация Метерон ПТМ-1П | 31 |
| - модификация Метерон ПТМ-3 | 39 |
| - модификация Метерон ПТМ-6 | 75 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от 0 до +40 |
| - относительная влажность воздуха, % | до 85 при +30 °С |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на аппараты не предусмотрено.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппарат испытания жидких диэлектриков Метерон ПТМ (модификация по заказу) | _ | 1 шт. |
| Испытательная ячейка с электродами | _ | от 1 до 6 шт. 1) |
| Кабель питания | _ | 1 шт. |
| Кабель заземления | _ | 1 шт. |
| Бумага для принтера | _ | 1 шт. |
| Пинцет | _ | 1 шт. |
| Калибр для установки зазора между электродами | _ | 1 шт. |
| Завихритель | _ | 2 шт. |
| Предохранитель | _ | 2 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Примечание - 1) в зависимости от модификации | ||
приведены в руководстве по эксплуатации в разделе 6. «Порядок работы».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Аппараты испытания жидких диэлектриков Метерон ПТМ. Стандарт предприятия.
