| Номер в госреестре | 88699-23 |
| Наименование СИ | Комплекс измерительный |
| Обозначение типа СИ | КМБТ.141 |
| Изготовитель | Акционерное общество "Инженерно-технический центр "Континуум" (АО "ИТЦ Континуум"), г. Ярославль |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительный КМБТ.141 (далее - комплекс) предназначен для измерений напряжения и силы постоянного и переменного тока при проведении поверки комплексов измерения тока и комплексов измерения напряжения системы электропитания обмоток магнитной системы ИТЭР, включая преобразователи тока измерительные с размыкаемой оптической петлей NXCT-F3, COSI CT F3 и аналоги с цифровым выходом по МЭК 61850-9-2 и комплексы измерения напряжения КМБТ-С, КМБТ-15 с цифровым выходом по МЭК 61850-9-2 на месте их эксплуатации.
Принцип действия комплекса основан на методе емкостно-омического деления напряжения и методе измерений силы тока с помощью шунта с последующей обработкой измеренного сигнала.
Комплекс состоит из делителя напряжения ДНВ-2ИЭ (далее - делитель НН), делителя напряжения ДНВ-20ИЭ (далее - делитель СН), блока преобразования напряжения Reference VT module (далее - блок напряжения), шунта токового Current Shunt Module (далее - шунт) и блока преобразования тока Reference CT module (далее - блок тока).
Делители СН и НН выполнены в цилиндрическом электроизоляционном корпусе, заполненном кремневым наполнителем, с высоковольтным электродом для не коронирующего подключения и металлическим основанием. Внутри корпуса размещены плечи высокого и низкого напряжений. Блок напряжения, блок тока и шунт конструктивно выполнены в прямоугольных металлических корпусах.
Измерения силы постоянного и переменного тока осуществляется с помощью шунта и блока тока.
Измерения напряжения постоянного и переменного тока осуществляется с помощью делителей НН и СН и блока напряжения.
Аналоговые сигналы с делителей НН или СН и шунта обрабатываются и оцифровываются в блоках напряжения или тока, соответственно. Цифровой сигнал передается на блок связи, информация с которого поступает на компьютер со специальным ПО, в котором отображаются результаты измерений.
Каждый компонент комплекса имеет табличку с техническими данными, на которой напечатан серийный номер в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.
К комплексу данного типа относится комплекс измерительный КМБТ.141 с заводским № 01 в составе:
- делитель напряжения ДНВ-2ИЭ, заводской № 1;
- делитель напряжения ДНВ-20ИЭ, заводской № 1;
- блок преобразования напряжения Reference VT module, заводской № 001;
- шунт токовый Current Shunt Module, заводской № 001;
- блок преобразования тока Reference CT module, заводской № 001.
Все компоненты комплекса пломбируются от несанкционированного доступа нанесением специальных наклеек.
Рабочее положение - произвольное.
Нанесение знака поверки на комплекс не предусмотрено.
Общий вид средства измерений, обозначение мест нанесения заводских номеров и мест нанесения пломбировки от несанкционированного доступа приведены на рисунках с 1 по 5.

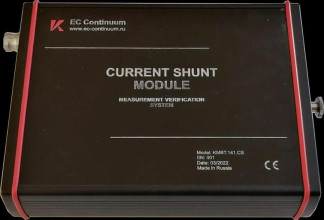

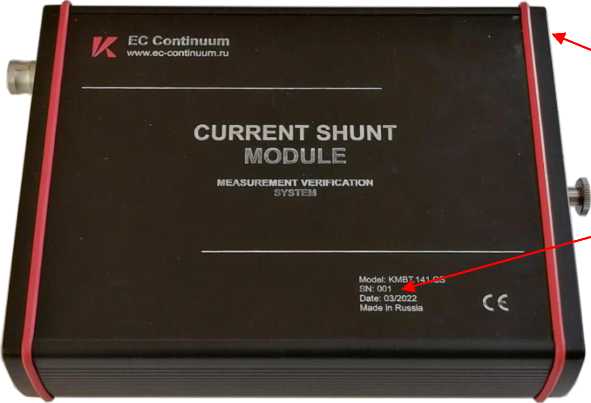

Рисунок 1 - Общий вид шунта токового Current Shunt Module
Место пломбировки
Место нанесения
заводского номера
Место
нанесения заводского номера
Место пломбировки

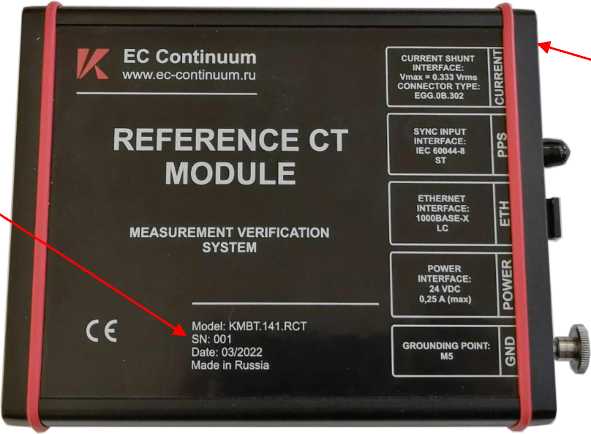

Рисунок 2 - Общий вид блока преобразования тока Reference CT module
Место
нанесения заводского номера
Место пломбировки

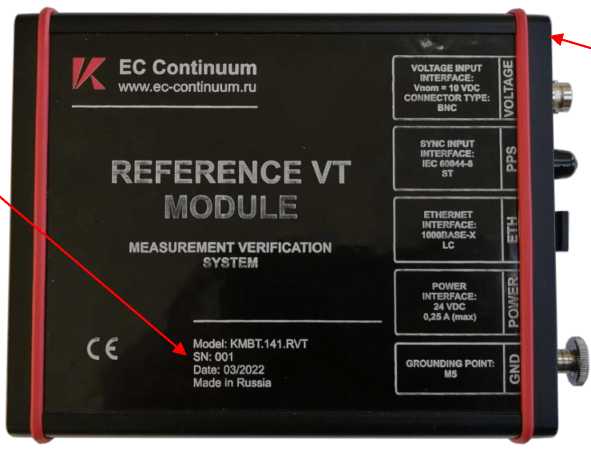

Рисунок 3 - Общий вид блока преобразования напряжения Reference VT module
Место нанесения заводского номера
Место пломбировки

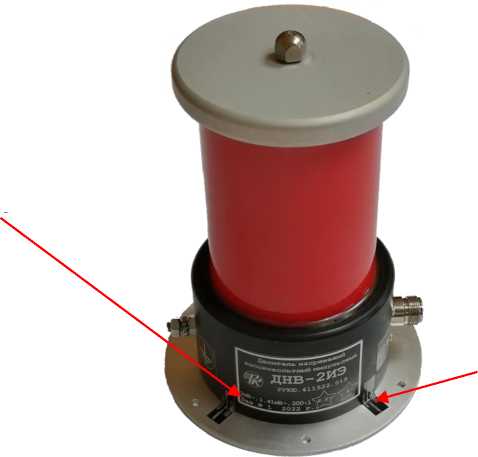

Рисунок 4 - Общий вид делителя напряжения ДНВ-2ИЭ
Место нанесения заводского номера
Место пломбировки

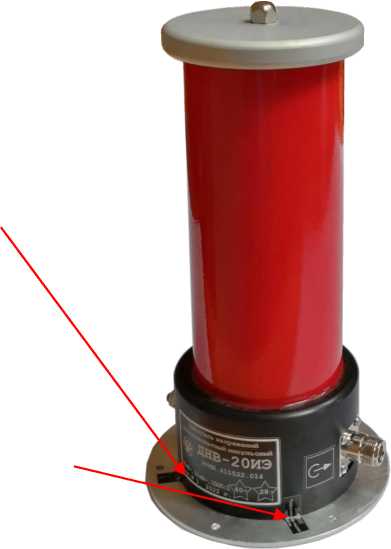

Рисунок 5 - Общий вид делителя напряжения ДНВ-20ИЭ
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Компонент ПМХ | Идентификационные данные (признаки) | Значение |
| Блока преобразования | Идентификационные данные ПО | SamuCT.ufw |
| тока Reference CT | Версия ПО | не ниже 1.2 |
| module | Цифровой идентификатор ПО | _ |
| Блока преобразования | Идентификационные данные ПО | SamuVT.ufw |
| напряжения Reference | Версия ПО | не ниже 1.2 |
| VT module | Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, А | от 2 до 18 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока, % | ±0,1 |
| Диапазон измерений силы переменного тока, А | от 2 до 17 |
| Пределы допускаемой относительной погрешности измерений силы переменного тока, % | ±0,1 |
| Диапазон измерения угла сдвига фазы силы переменного тока и опорным сигналом 1 Гц (PPS), ° | от 0 до ±180 |
| Пределы допускаемой абсолютной угловой погрешности при измерении силы переменного тока, ' | ±5 |
| Диапазоны измерений напряжения постоянного тока, В - при использовании делителя СН - при использовании делителя НН | от 15 до 18000 от 2 до 2400 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений | |
| напряжения постоянного тока, % | |
| При использовании делителя СН: | |
| - от 15 до 75 В включ. | ±2 |
| - св. 75 до 150 В включ. | ±1 |
| - св. 150 до 750 В включ. | ±0,5 |
| - св. 750 до 18000 В включ. | ±0,05 |
| При использовании делителя НН: | |
| - от 2 до 10 В включ. | ±2 |
| - св. 10 до 20 В включ. | ±1 |
| - св. 20 до 100 В включ. | ±0,5 |
| - св. 100 до 2400 В включ. | ±0,05 |
| Диапазоны измерений напряжения переменного тока, В | |
| - при использовании делителя СН | от 120 до 14400 |
| - при использовании делителя НН | от 14 до 1680 |
| Пределы допускаемой относительной погрешности измерений | |
| напряжения переменного тока, % | |
| При использовании делителя СН: | |
| - от 120 до 600 В включ. | ±0,5 |
| - св. 600 до 14400 В включ. | ±0,2 |
| При использовании делителя НН: | |
| - от 14 до 70 В включ. | ±0,5 |
| - св. 70 до 1680 В включ. | ±0,2 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50 |
| Габаритные размеры, мм, не более Глубина х Высота х Ширина - шунт токовый Current Shunt Module - блок преобразования тока Reference СТ module - блок преобразования напряжения Reference VT module Высота х Диаметр основания - делитель напряжения ДНВ-20ИЭ - делитель напряжения ДНВ-2ИЭ | 220 х 55 х 172 170 х 40 х 140 170 х 40 х 140 280 х 150 210 х 150 |
| Масса, кг, не более - шунт токовый Current Shunt Module - блок преобразования тока Reference СТ module - блок преобразования напряжения Reference VT module - делитель напряжения ДНВ-20ИЭ - делитель напряжения ДНВ-2ИЭ | 1,4 0,7 0,7 3 2 |
| Условия применения: - температура окружающей среды, °С - относительная влажность при +25°С, % - атмосферное давление, кПа | от +15 до +30 не более 90 от 84 до 106 |
| Средний срок службы, лет Средняя наработка на отказ, ч, не менее | 5 7000 |
Нанесение знака утверждения типа на систему не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Шунт токовый Current Shunt Module | KVIbT.l4l.CS | 1 |
| Блок преобразования тока Reference СТ module | KMBT.141.RCT | 1 |
| Блок преобразования напряжения Reference VT module | KMBT.141.RVT | 1 |
| Делитель напряжения ДНВ-20ИЭ | - | 1 |
| Делитель напряжения ДНВ-2ИЭ | - | 1 |
| Паспорт | КМБТ.141.001 ПС | 1 |
| Руководство по эксплуатации | КМБТ.141 РЭ | 1 |
приведены в разделе 6 «Сведения о методиках (методах) измерений» паспорта КМБТ.141.001 ПС.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344;
Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942;
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Т10-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091;
Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436;
ТУ КМБТ.141.101.001-2022. Комплекс измерительный КМБТ.141. Технические условия.
