| Номер в госреестре | 88702-23 |
| Наименование СИ | Система измерительная для стендовых испытаний осевого шарнира и РПЛ (СИУ-314) |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Национальный Центр вертолетостроения им. М.Л. Миля и Н.И. Камова" (АО "НЦВ Миль и Камов"), Московская обл., г.о. Люберцы, р.п. Томилино |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная для стендовых испытаний осевого шарнира и РПЛ (СИУ-314) (далее - система) предназначена для измерений сил сжатия и растяжения, угла, напряжения разбаланса тензомоста, частоты следования импульсов, интервалов времени и формирования на основе полученных данных сигналов управления сложными технологическими процессами и объектами, а также для регистрации и отображения результатов измерений и расчетных величин.
Функционально система состоит из измерительных каналов (ИК):
- ИК силы;
- ИК напряжения разбаланса тензомоста;
- ИК угла.
ИК системы состоят из:
а) первичных измерительных преобразователей (ПИП):
- датчики силы U, регистрационный номер средства измерений в Федеральном информационном фонде (рег. №) 64341-16, 41034-09;
- датчики силоизмерительные тензорезисторные ДСТ5002 рег. № 67554-17;
- измеритель угла ИУ-67, рег. № 65003-16.
б) вторичной электрической части ИК (ВИК), которая представляет блок нормирующих преобразователей БНП-Е (далее БНП-Е).
Принцип действия ИК силы основан на преобразовании аналогового сигнала от датчика силы в цифровой код с последующим вычислением ПЭВМ значений измеряемой силы по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК напряжения разбаланса тензомоста основан на преобразовании аналогового сигнала от тензорезисторов в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор в единицах измеряемой величины, архивируются и оформляются в виде протоколов.
Принцип действия ИК угла основан на преобразовании аналогового сигнала от датчика угла в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
В системе реализованы измерительные функции частоты следования импульсов и интервалов времени между ТТЛ-сигналами (импульсами). Принцип действия измерительных функций основан на математической обработке сигналов поступающих на аналого-цифровой преобразователь, с последующим вычислением ПЭВМ значений интервалов времени и частоты приложения нагрузки. Результаты измерений интервалов времени индицируются на монитор, архивируются и оформляются в виде протоколов.
Заводской номер системы 01.

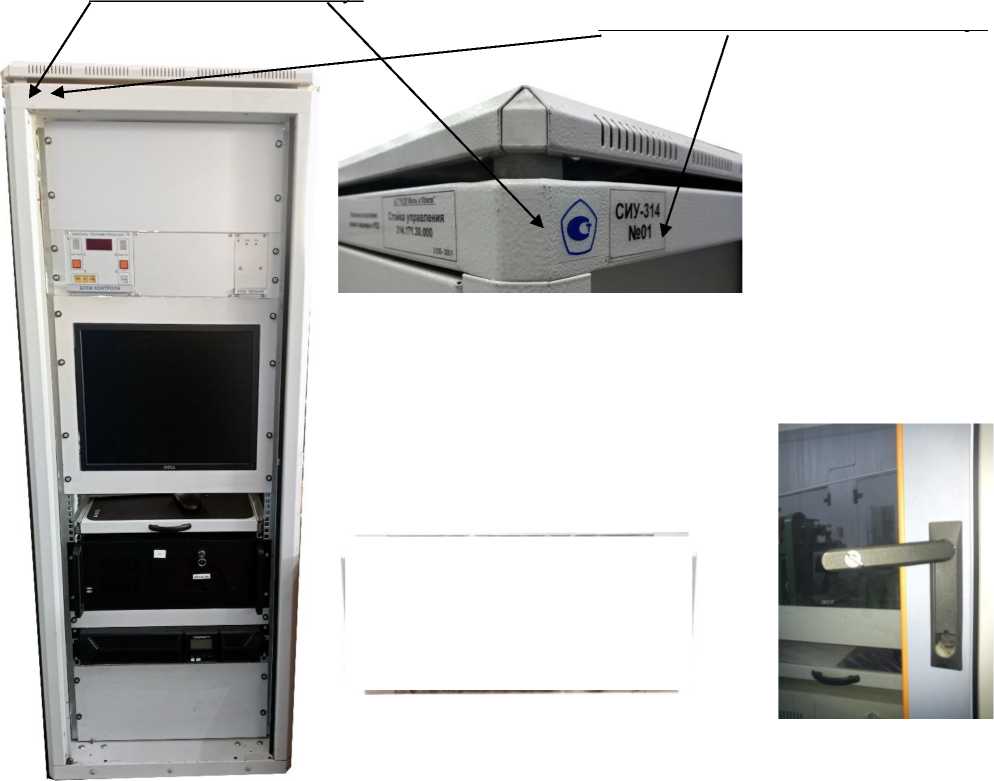

Общий вид стойки управления системы, с указанием места нанесения знака утверждения типа и места нанесения заводского номера в виде наклейки представлены на рисунке 1.
Общий вид других БНП-Е представлен на рисунке 2.
Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом в соответствии с рисунком 3.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - БНП-Е
Рисунок 1 - Стойка управления
Рисунок 3 - Внешний вид замка на дверце стойки управления
Пломбирование системы не предусмотрено.
Работа системы осуществляется под управлением специализированного программного обеспечения (ПО) Гарис в среде операционной системы «MSWindows», обеспечивающего циклический сбор измерительной информации от ИК системы; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК системы. Алгоритм вычисления цифрового идентификатора - MD5.
Уровень защиты СПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | GarisGrad.dll | GarisAspf.dll | GarisInterpreter.dll |
| Номер версии (идентификационный номер) ПО | не ниже 0.0.0.147 | не ниже 0.0.0.147 | не ниже 0.0.0.148 |
| Цифровой идентификатор ПО | 1f4635a21a99f127 3dff5e796bee6ff9 | 194871dff7167e72203291337 7f6a8a0 | 1b81ee91d1a68a1b6f 6f04c06b434198 |
| Другие идентификационные данные, если имеются | Библиотека фильтрации, градуировочных расчетов | Библиотека вычисления амплитуды, статики, фазы, частоты и других интегральных параметров сигнала | Библиотека формул вычисляемых каналов |
ПО «Гарис» обеспечивает измерения всех ИК в едином времени, синхронизируя его со временем операционной системы «MS Windows» при каждом включении, которая в свою очередь может синхронизировать время с сетевым доменом, информацию о точном времени который распространяет в сети TCP/IP, согласно протоколу NTP (Network Time Protocol).
ПО «Гарис» позволяет выполнять арифметические действия с использованием результатов измерений ИК системы между собой в любых комбинациях или с константой. Например, если ПИП установлен не в точке приложения нагрузки на объект испытаний, а через систему плеч рычагов или передаточных отношений.
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| ИК силы | |
| Номинальное значение верхнего предела ДИ ИК силы1), кН | от 5 до 250 |
| Номинальное значение верхнего предела ДП ИК силы, кгс | от 509,9 до 25492,9 |
| Пределы допускаемой приведенной к ВП погрешности ИК силы2), % | ±0,5 |
| ИК напряжения разбаланса тензомоста | |
| ДИ ИК напряжения разбаланса тензомоста, мВ/В | от - 5 до 5 |
| Пределы допускаемой приведенной к ВП погрешности ИК напряжения разбаланса тензомоста, % | ±0,3 |
| Настраиваемый ДП ИК напряжения разбаланса тензомоста3), % | от 0 до 100 |
Продолжение таблицы 2
| 1 | 2 |
| ИК угла | |
| ДИ ИК угла, ° | от -20 до +20 |
| Пределы допускаемой приведенной к ДИ погрешности ИК угла2), % | ±1,5 |
| Функция измерения частоты приложения нагрузки | |
| ДИ частоты приложения нагрузки, Гц | от 0,1 до 50,0 |
| Пределы допускаемой приведенной к ВП погрешности измерения частоты приложения нагрузки, % | ±0,5 |
| Функция измерения интервалов времени | |
| ДИ интервалов времени, с | от 0,001 до 106 |
| Пределы допускаемой приведенной к ВП погрешности измерения интервалов времени в поддиапазоне от 0,001 до 10 с включ., % | ±0,2 |
| Пределы допускаемой относительной погрешности измерения интервалов времени в поддиапазоне св. 10 до 106 с, % | ±0,2 |
| Примечание: ВП - верхний предел диапазона измерений; ДИ - диапазон измерений; ДП - диапазон показаний; 1) Диапазон измерений ИК соответствует диапазону измерения применяемого ПИП. ИК силы предназначены для работы с датчиками на сжатие и растяжение. 2) Погрешность ИК нормируется к верхнему пределу диапазона измерений применяемого ПИП; Сведения о МХ ИК, применяемых ПИП приведены в формуляре измерительной системы. 3) ДП ИК напряжения разбаланса тензомоста настраивается на показания физических величин: силы, изгибающего и крутящего момента силы, механического напряжения и т.д. Погрешность ИК нормируется к ВП настроенного ДИ. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25°С, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 97,3 до 104,6 |
наносится на стойку управления в виде наклейки.
Таблица 4 - Комплект поставки средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Стойка управления | СТ314.171.30.000 | 1 шт. |
| Комплект ПИП | - | 1 к-т. |
| БНП-Е | СТ011.90.00.000-06 | 1 шт. |
| Комплект кабелей | - | 1 к-т |
| Программное обеспечение | Гарис | 1 шт. |
| Формуляр | СТ314.171.20.000ФО | 1 экз. |
| Руководство по эксплуатации | СТ314.171.20.000РЭ | 1 экз. |
приведены в разделе «УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ» документа СТ314.171.30.000РЭ.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
