| Номер в госреестре | 88706-23 |
| Наименование СИ | Метроштоки |
| Обозначение типа СИ | МШС |
| Изготовитель | Общество с ограниченной ответственностью "Контур-М" (ООО "Контур-М"), г. Казань |
| Год регистрации | 2023 |
| Срок свидетельства | 06.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Метроштоки МШС (далее - метроштоки) предназначены для измерений уровня нефтепродуктов и других неагрессивных жидкостей в транспортных и стационарных ёмкостях.
Принцип действия метроштоков заключается в погружении их в емкость с жидкостью до соприкосновения опорной поверхности метроштока (наконечника) с поверхностью дна, и считывании высоты уровня жидкости со шкалы метроштока по верхней границе смачиваемости. На поверхность метроштока предварительно может наноситься специальная бензочувствительная или водочувствительная паста, изменяющая цвет в жидкости в течении определённого времени, и высота уровня жидкости определяется по границе с изменившей цвет пастой.
Конструктивно метроштоки являются металлическим профилем, из алюминиевого сплава АД-31 или из нержавеющей стали, состоящего из одного или нескольких звеньев, жёстко соединяющихся между собой с помощью втулок или планок. Алюминиевый профиль может быть с анодированным покрытием. Верхнее звено снабжено ручкой для удержания - кольцом. Нижнее звено снабжено латунным наконечником, жёстко прикреплённым с помощью заклёпок. Заклепки изготавливаются из цветного металла, что позволяет исключить в процессе работы искрообразование и самопроизвольное ослабление. Конструкция наконечника предусматривает возможность его замены. Метрошток имеет тавровую или круглую, с двумя выбранными сегментами, форму сечение профиля. Измерительная шкала наноситься на образующую (грань) метроштока методом лазерной гравировки или тиснения.
Метроштоки выпускаются в десяти модификациях: МШС-1,5; МШС-2,0; МШС-2,5; МШС-3,0; МШС-3,5; МШС-4,0; МШС-4,5; МШС-5,0; МШС-5,5; МШС-6,0, отличающиеся общей длиной и длиной измерительной шкалы.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки или тиснения на каждое звено метроштока.
Оттиск поверительного клейма наносится на головку заклепки, крепящую наконечник метроштока.
Пломбировка метроштоков не предусмотрена.

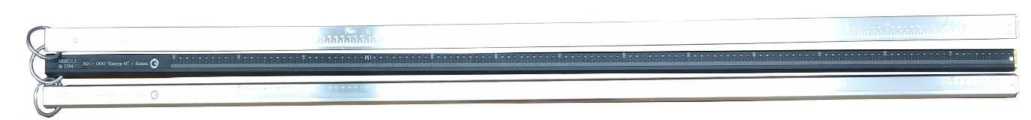

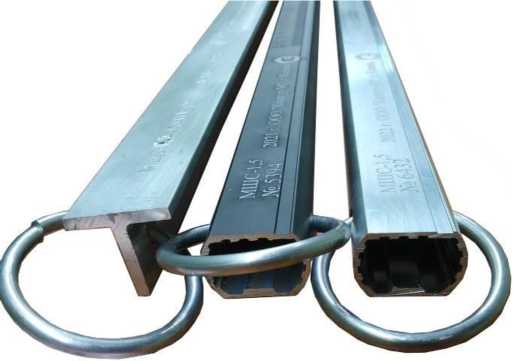

Общий вид метроштоков, места нанесения заводского номера и знака утверждения приведены на рисунке 1.
Место нанесения заводского номера средства измерений
б)

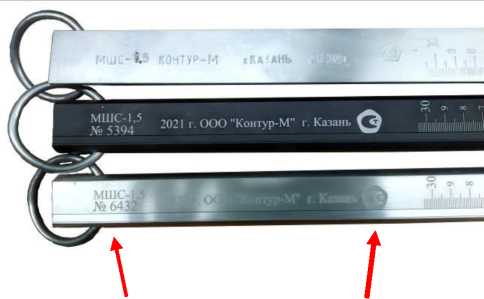

Место нанесения знака утверждения типа средства измерений в)
Соединение звеньев круглого сечения
Рисунок 1 - Общий метроштоков:
а) общий вид; б) вид с торца; в) места расположения заводского номера и знака утверждения типа средства измерений; г) соединение звеньев метроштоков
Соединение звеньев таврового сечения
г)
Места нанесения оттиска поверительного клейма приведены на рисунке 2.
а) б)
Рисунок 2 - Места нанесения оттиска поверительного клейма на метроштоки с поперечным сечением профиля: а) круглым; б) тавровым
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |||||||||
| Модификация | МШС-1,5 | МШС- 2,0 | МШС-2,5 | МШС- 3,0 | МШС-3,5 | МШС-4,0 | МШС-4,5 | МШС-5,0 | МШС-5,5 | МШС- 6,0 |
| Количество звеньев | 1, 2 | 1, 2 | 1, 2 | 1, 2 | 1, 2, 3 | 1, 2, 3 | 1, 2, 3 | 3 | 3 | 3 |
| Длина измерительной шкалы, мм, не менее 1) | 1300 | 1800 | 2300 | 2800 | 3300 | 3800 | 4300 | 4800 | 5300 | 5800 |
| Пределы допускаемых отклонений длины измерительной шкалы и её отдельных интервалов 2), мм, не более: - по всей длине шкалы - от начала до середины шкалы - для сантиметровых интервалов - для миллиметровых интервалов | ±1,0 | ±2,0 ±1,0 ±0,5 ±0,2 | ||||||||
| Пределы допускаемого отклонения от перпендикулярности торцевой поверхности наконечника к образующей (грани) метроштока, ° | 1 | |||||||||
| Пределы допускаемого отклонения от перпендикулярности отметок шкалы к оси метроштока, ° | 1 | |||||||||
| Длина отметок шкалы, мм: - миллиметровых - пятимиллиметровых - сантиметровых - дециметровых и метровых | 6±1 8±1 11±1 15±1 | |||||||||
| Ширина отметок шкалы, мм, не более | 0,4 | |||||||||
| Размеры шрифта цифр и букв отметок шкалы, мм, обозначающие: - метры | ПО6, высота 6 мм | |||||||||
| Наименование характеристики | Значение | |||||||||
| Модификация | МШС-1,5 | МШС- 2,0 | МШС-2,5 | МШС- 3,0 | МШС-3,5 | МШС-4,0 | МШС-4,5 | МШС-5,0 | МШС-5,5 | МШС- 6,0 |
| - дециметры - сантиметры | ПО5, высота 5 мм ПО3, высота 3 мм | |||||||||
| Глубина цифр, букв и отметок шкалы, мм, не более | 0,03 | |||||||||
| Пределы допускаемого несовпадения начальной отметки шкалы метроштока с торцевой поверхностью наконечника, мм | ±0,3 | |||||||||
| Параметр шероховатости Ra поверхности метроштока для нанесения шкалы, мкм, не более | 1,25 | |||||||||
| Длина метроштока, мм | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 |
| Пределы допускаемого отклонения длины метроштока, мм | ±5 | |||||||||
| Масса, кг, не более | 1,5 | 2,0 | 2,5 | 2,8 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +50 | |||||||||
| 1) Длина измерительной шкалы может быть увеличена в пределах длины метроштока 2) При температуре 20±5 °С | ||||||||||
наносится методом лазерной гравировки или тиснения на верхнее звено метроштока на расстоянии 200 мм от ручки и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Метрошток (модификация в соответствии с заказом потребителя) | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 5 «Подготовка и порядок работы» документа «Метроштоки МШС.
Паспорт.»
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 4381-001-50618805-19 «Метроштоки МШС. Технические условия».
| Зарегистрировано поверок | 10745 |
| Поверителей | 49 |
| Актуальность данных | 17.09.2024 |
