| Номер в госреестре | 88712-23 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | ИРВИС-ИТВД |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ИРВИС" (ООО НПП "ИРВИС"), г. Казань |
| Год регистрации | 2023 |
| Срок свидетельства | 06.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные ИРВИС-ИТВД (далее - преобразователи) предназначены для измерений температуры, относительной влажности, абсолютного и избыточного давления воздуха и неагрессивных газов.
Конструктивно преобразователи состоят из измерительной части, выполненной в виде цилиндрического корпуса, и несъемного датчика. Внутри корпуса размещены микроконтроллер и аналого-цифровой преобразователь. Несъемный датчик содержит чувствительный элемент. Конструкция преобразователей предназначена для установки на объекте измерения посредством резьбового соединения.
Принцип действия преобразователей основан на преобразовании измеряемых параметров в эквивалентные электрические сигналы и последующем преобразовании их в цифровой сигнал. Для измерений температуры используется чувствительный элемент, представляющий собой платиновый терморезистор. Для измерений относительной влажности и температуры используется комплексный чувствительный элемент на основе микросхемы, имеющей встроенный емкостной сенсор для измерения влажности и полупроводниковый сенсор для измерения температуры. Для измерений абсолютного и избыточного давления используется чувствительный элемент, выполненный на основе тензорезистивного моста.
Полученные значения температуры, относительной влажности и давления передаются в автоматизированную систему управления технологическими процессами (далее - АСУТП) или на персональную электронно-вычислительную машину (далее - ПЭВМ) от преобразователей посредством соединительных кабелей. В зависимости от заказа преобразователи могут быть подключены либо напрямую, либо через блок передачи данных (далее - БПД) для одновременного отображения результатов измерений на блоке индикации (далее - БИ). Способ подключения зависит от выходного интерфейса преобразователей.
К данному типу преобразователей измерительных ИРВИС-ИТВД относятся четыре модификации ДТ, ДВТ, ДА и ДИ.
Преобразователи отличаются друг от друга измеряемой величиной и конструктивным исполнением:
модификация ДТ предназначена для измерений температуры, имеет различные исполнения длины рабочей части от 140 до 1000 мм;
модификация ДВТ измеряет относительную влажность и температуру, имеет различные исполнения длины рабочей части от 50 до 1000 мм;
модификация ДА предназначена для измерений абсолютного давления;
модификация ДИ измеряет избыточное давление, выпускается в исполнениях «10к» и «30к», отличающихся между собой диапазонами измерений.
Преобразователи модификаций ДТ, ДВТ, ДА и ДИ имеют разные исполнения в зависимости от диапазона измерений, точности, выходного интерфейса, способа подключения к АСУТП и конструктивных отличий. Структура обозначения исполнений приведена ниже:
ИРВИС-ИТВД мод. ДТ-XX-X-X-X-XXX-XXXX ▲ ▲ ▲ ▲ ▲ ▲
T1__________________________________
диапазон измерений температуры -
от 0 ° C до +60 °C
1_______________________’___________________________________________________
погрешность измерений температуры ±0,2 °C
X_______________________________
обозначение типа электрического присоединения
X_________________________________
обозначение выходного интерфейса и способа
подключения (напрямую или через БПД в
комплекте с БИ)
XXX_________________________________
обозначение резьбового соединения
XXXX___________________________________
обозначение длины рабочей части - от 140 до 1000 мм
ИРВИС-ИТВД мод. ДВТ-XX-XX-X-X-XXX-XXXX ▲ ▲ ▲ ▲ ▲ ▲
В1__________________________________
погрешность измерений относительной
влажности в основном диапазоне - ±3 %
Т1______________________________________
диапазон и погрешность измерений
температуры - от 0 °C до +50 °C, ±0,5 °C
X_________________________________
обозначение типа электрического присоединения
X__________________________________
обозначение выходного интерфейса и способа
подключения (напрямую или через БПД в
комплекте с БИ)
XXX__________________________________
обозначение резьбового соединения
XXXX____________________________________
обозначение длины рабочей части - от 50 до 1000 мм
ИРВИС-ИТВД мод. ДА-XX-X-XX-X-X-XXX ▲ ▲ ▲ ▲ ▲ ▲
0,1_________________________________________________
верхний предел измерений абсолютного
давления -0,13 МПа
4
основная погрешность, приведенная к верхнему
пределу измерений - ±0,15 %
T1
диапазон рабочих температур - от +10 °C до +30 °C
X
обозначение типа электрического присоединения
X
обозначение выходного интерфейса и способа подключения
(напрямую или через БПД в комплекте с БИ)
XXX____________________________________
обозначение резьбового соединения
ИРВИС-ИТВД мод. ДИ-XXX-X-XX-X-X-XXX ▲ ▲ ▲ ▲ ▲ ▲
10к;30к
диапазон измерений избыточного давления:
10к - ±10 кПа;
30к - ±30 кПа
3
основная погрешность, приведенная к диапазону
измерений - ±0,25 %
T1
диапазон рабочих температур - от +10 °C до +30 °C
X
обозначение типа электрического присоединения
X
обозначение выходного интерфейса и способа подключения
(напрямую или через БПД в комплекте с БИ)
XXX
обозначение резьбового соединения
Обозначения типа электрического присоединения, выходного интерфейса и способа подключения, а также резьбового соединения приведены в эксплуатационной документации и зависят от заказа.
Нанесение знака поверки на преобразователи не предусмотрено.
Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке и имеет цифровое обозначение.
Рисунок 1 - Общий вид преобразователя измерительного модификации ДТ
Рисунок 2 - Общий вид преобразователя измерительного модификации ДВТ
Рисунок 3 - Общий вид преобразователя измерительного модификации ДА
Рисунок 4 - Общий вид преобразователя измерительного модификации ДИ

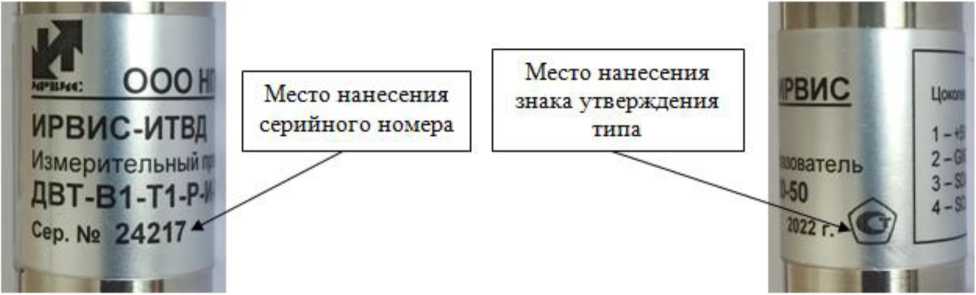

Рисунок 6 - Место нанесения знака утверждения типа
Рисунок 5 - Место нанесения серийного номера
Внешний вид преобразователей может отличаться от представленных на рисунках 1-4 в зависимости от типа электрического присоединения и параметров резьбы.
Пломбирование преобразователей не предусмотрено.
Программное обеспечение (ПО) состоит из встроенного ПО преобразователей и внешних метрологически незначимых ПО, устанавливаемых на БПД и персональный компьютер (ПК).
На ПК устанавливается ПО «ИРВИС-ТП.ИТВД», входящее в комплект поставки, предназначенное для считывания результатов измерений, конфигурирования и диагностики преобразователей.
Защита встроенного ПО преобразователя от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем выделения метрологически значимой части, идентификации и защиты от несанкционированного доступа.
Защита встроенного ПО от несанкционированного доступа осуществляется путем записи бита защиты при программировании микроконтроллеров в процессе производства преобразователей.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Рекомендациями Р 50.2.077-2014.
Идентификация встроенного ПО осуществляется путем отображения номера версии (идентификационного номера) на БИ или на внешнем устройстве с цифровым интерфейсом, поддерживающим протокол преобразователя. Идентификационные данные встроенного ПО для каждой модификации преобразователя приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения____________
| Идентификационные данные (признаки) | Значение | |||
| ПО ДТ | ПО ДВТ | ПО ДА | ПО ДИ | |
| Идентификационное наименование ПО | DT.hex | DVT.hex | DA.hex | Dl.hex |
| Номер версии (идентификационный номер) ПО* | 12.Х | 1.Х | 21.Х | 21.Х |
| Цифровой идентификатор ПО | _ | _ | _ | _ |
| * В номере версии ПО: первое число - метрологически значимая часть; остальная часть метрологически незначима. | ||||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Преобразователь измерительный модификации ДТ | |
| Диапазон измерений температуры, °С | от 0 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 |
| Преобразователь измерительный модификации ДВТ | |
| Диапазон измерений относительной влажности, % | от 5 до 98* |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % | ±3 (свыше 10 % до 90 % включ.) ±4 (от 5 % до 10 % включ. и свыше 90 % до 98 %) |
| Диапазон измерений температуры, °С | от 0 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
| Преобразователь измерительный модификации ДА | |
| Диапазон измерений абсолютного давления, кПа | от 70 до 130 |
| Пределы допускаемой приведенной основной погрешности измерений абсолютного давления, приведенной к верхнему пределу измерений, при температуре эксплуатации плюс 20 °С, % | ±0,15 |
| Пределы допускаемой дополнительной приведенной погрешности измерений абсолютного давления при изменении температуры среды в диапазоне рабочих температур на каждые 10 °С от плюс 20 °С, % | ±0,1 |
| Предельно допускаемое рабочее абсолютное давление, кПа, не более | 200 |
| Наименование характеристики | Значение |
| Преобразователь измерительный модификации ДИ | |
| Диапазон измерений избыточного давления, кПа: - исполнение «10к» - исполнение «30к» | ±10 ±30 |
| Пределы допускаемой приведенной основной погрешности измерений избыточного давления, приведенной к диапазону измерений, при температуре эксплуатации плюс 20 °С, % | ±0,25 |
| Пределы допускаемой дополнительной приведенной погрешности измерений избыточного давления при изменении температуры среды в диапазоне рабочих температур на каждые 10 °С от плюс 20 °С, % | ±0,1 |
| Предельно допускаемое рабочее избыточное давление, кПа, не более: - исполнение «10к» - исполнение «30к» | 50 100 |
| * Метрологические характеристики преобразователя модификации ДВТ при относительной влажности выше 90 % обеспечиваются только при его кратковременном нахождении (не более 2 часов) при этих условиях. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон и номинальное значение напряжения питания, В | от 12 до 30, 24 |
| Габаритные размеры, мм, не более: | |
| - преобразователь измерительный мод. ДТ (диаметр х длина) | 28 х 1090 |
| - преобразователь измерительный мод. ДВТ (диаметр х длина) | 28 х 1095 |
| - преобразователи измерительные мод. ДА, ДИ (диаметр х длина) | 28 х 100 |
| Масса, кг, не более: | |
| - преобразователь измерительный мод. ДТ | 0,5 |
| - преобразователь измерительный мод. ДВТ | 0,7 |
| - преобразователи измерительные мод. ДА, ДИ | 0,2 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С: | |
| - преобразователь измерительный мод. ДТ | от 0 до +60 |
| - преобразователь измерительный мод. ДВТ | от 0 до +50 |
| - преобразователи измерительные мод. ДА, ДИ | от +10 до +30 |
| - относительная влажность (без конденсации влаги), %: | |
| - преобразователи измерительные мод. ДТ, ДА, ДИ | от 0 до 95 при температуре до +35 °С |
| - преобразователь измерительный мод. ДВТ | от 0 до 98 |
| - атмосферное давление, кПа: | |
| - преобразователи измерительные мод. ДТ, ДВТ, ДА, ДИ | от 84 до 106,7 |
наносится печатным способом на титульный лист руководства по эксплуатации, паспорта и на этикетку на корпусе преобразователей.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Преобразователь измерительный ИРВИС-ИТВД | В соответствии с заказом | 1 шт. | _ |
| Соединительный кабель | РСВФ 2403.0300.000 | 1 шт. | Длина кабеля выбирается при заказе |
| Блок передачи данных | РСВФ 2403.0100.000 | В соответствии с заказом | _ |
| Блок индикации | РСВФ 2403.0200.000 | В соответствии с заказом | _ |
| Кабель для подключения к АСУТП или ПЭВМ | В соответствии с заказом | В соответствии с заказом | Длина кабеля выбирается при заказе |
| Программное обеспечение | «ИРВИС-ТП.ИТВД» | В соответствии с заказом | Диск или USB-накопитель |
| Преобразователи измерительные ИРВИС-ИТВД. Руководство по эксплуатации | РСВФ 2403.0000.000 РЭ | 1 экз. | Допускается предоставлять в электронном виде |
| Преобразователи измерительные ИРВИС-ИТВД. Паспорт | РСВФ 2403.0000.000 ПС | 1 экз. | _ |
приведены в разделе 3 «Использование по назначению» руководства по эксплуатации.
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - '1107 Па»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
РСВФ 2403.0000.000 ТУ. Преобразователи измерительные ИРВИС-ИТВД. Технические условия.
