| Номер в госреестре | 88713-23 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ДД-2500 |
| Изготовитель | Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП"), г. Рязань |
| Год регистрации | 2023 |
| Срок свидетельства | 06.04.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления ДД-2500 (далее - датчики) предназначены для измерений и непрерывного преобразования значений измеряемого параметра - абсолютного давления и разности (перепада) давления в выходной цифровой сигнал по интерфейсу RS-485 используемого в качестве входного сигнала в системах сбора данных, автоматического контроля, регулирования и управления на обитаемых подводных аппаратах, работающих на глубине до 2500 м.
Принцип действия датчиков основан на явлении тензоэффекта в полупроводниках. Первичным преобразователем служит металлическая мембрана, на которой жестко закреплен полупроводниковый чувствительный элемент, состоящий из тензорезисторов, соединенных в мостовую схему Уитстона.
Под действием давления измеряемой среды мембрана деформируется, вызывая изменение сопротивления тензорезисторов, что приводит к разбалансу моста Уитстона и изменению напряжения выходного сигнала моста, пропорционально измеряемому давлению.
Электронный блок (вторичный преобразователь) питает стабилизированным напряжением мостовую схему и преобразует выходной сигнал моста в цифровой выходной сигнал.
Конструктивно датчики выполнены в цилиндрическом корпусе из сплава титана, внутри которого расположены первичный преобразователь и электронный блок. В нижней части датчиков для подачи измеряемого давления расположен резьбовой штуцер (штуцеры для датчиков разности давления). В верхней части датчика для присоединения внешних электрических цепей расположен электрический соединитель.
Датчики выпускаются в четырех модификациях:
- ДАД-УЗС;
- ДАД-ВВД;
- ДПД-УЗС;
- ДПД-СГ.
Датчики ДАД-УЗС и ДАД-ВВД предназначены для измерений абсолютного давления, различаются погрешностью и диапазонами измерений. Датчики ДПД-УЗС и ДПД-СГ предназначены для измерений разности (перепада) давления и отличаются диапазонами измерений.
Все датчики имеют цифровой выходной сигнал и оснащены резервным каналом вывода измерительной информации.
Общий вид датчиков, место нанесения заводского номера и места пломбировки приведены на рисунках 1-4.

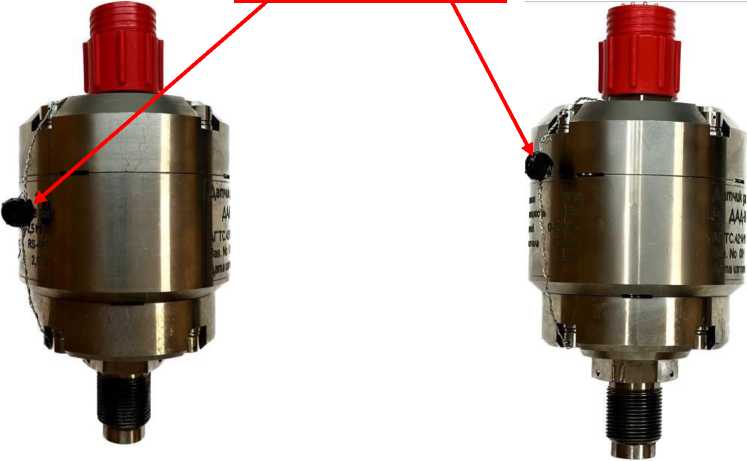

Место пломбировки
Рисунок 1 - Общий вид датчика давления Рисунок 2 - Общий вид датчика давления ДАД-УЗС и место нанесения пломбы ДАД-ВВД и место нанесения пломбы
Место нанесения
заводского номера

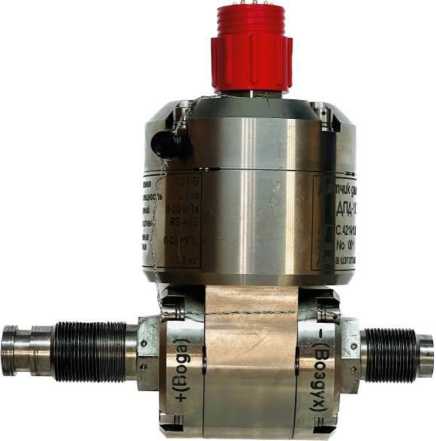

Рисунок 3 - Общий вид датчика давления ДПД-СГ и место нанесения заводского номера
Рисунок 4 - Общий вид датчика давления ДПД-УЗС
Предотвращение несанкционированного доступа к узлам настройки (регулировки) датчиков давления осуществляется с помощью пломбировочной проволоки и пластиковой (свинцовой) пломбы с нанесенным оттиском отдела технического контроля изготовителя.
Заводской номер датчика наносится на корпус методом гравировки.
Конструкция не предусматривает нанесение знака поверки на датчики.
Датчики имеют встроенное и внешнее программное обеспечение (далее - ПО). Встроенное ПО является метрологически значимым и предназначено для преобразования и передачи измеренных значений. Внешнее ПО не является метрологически значимым и предназначено для вывода информации о датчике и измеренных значениях.
Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OPA_Combat.hex |
| Номер версии ПО, не ниже | 1.0.1.1 |
| Цифровой идентификатор ПО | 37A6C51D |
Метрологические и основные технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений давления, кПа - абсолютного давления - ДАД-УЗС - ДАД-ВВД - разности (перепада) давления - ДПД-УЗС - ДПД-сг | от 0 до 2500 от 0 до 25000 от 0 до 20 от 0 до 17000 |
| Пределы допускаемой приведенной погрешности, % от ВПИ1 - ДАД-УЗС - ДАД-ВВД - ДПД-УЗС - ДПД-сг | ± 0,5 ± 1,0 ± 1,0 ± 1,0 |
| 1 ВПИ - Верхний предел измерений. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной цифровой сигнал | Modbus (посредством интерфейса RS-485) |
| Напряжение питания постоянного тока, В | от 18 до 34 |
| Потребляемая мощность, Вт, не более | 3 |
| Давление перегрузки, % от ВПИ1 - ДАД-УЗС - ДАД-ВВД - ДПД-УЗС - ДПД-сг | 200 % 150 % 150 % (в камеру «+» и «-») 150 % (в камеру «+») |
| Максимальное статическое давление датчиков ДПД-УЗС и ДПД-СГ, МПа | 26 МПа |
| Масса, кг, не более - ДАД-УЗС - ДАД-ВВД - ДПД-УЗС - ДПД-СГ | 3,0 3,0 4,0 4,0 |
| Габаритные размеры датчиков давления, мм, не более: - ДАД-УЗС - ДАД-ВВД - ДПД-УЗС - ДПД-СГ | 96 х 191 х 96 96 х 193 х 96 186 х 193 х 96 211 х 192 х 96 |
| Условия эксплуатации: - температура окружающей среды, °С | от -30 до +50 |
| 1 ВПИ - Верхний предел измерений. | |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество | Примечания |
| Датчики давления | ДАД-УЗС (АГТС.421411.006); ДАД-ВВД (АГТС.421411.007); ДПД-УЗС (АГТС.421411.008); ДПД-СГ (АГТС.421411.009) | 1 шт. | В соответствии с заказом |
| Паспорт | АГТС.421411.006 ПС | 1 экз. | - |
| Ведомость эксплуатационных документов | АГТС.421411.006 ВЭ | 1 экз. | На партию |
| Руководство по эксплуатации | АГТС.421411.006 РЭ | 1 экз. | На партию |
| Методика поверки | МП 202-012-2022 | 1 экз. | На партию |
| ПО на оптическом носителе для ПК | RU.АГТС.06005-01 12 01 «DOPA» | 1 экз. | На партию |
приведены в разделе 1.4 руководства по эксплуатации АГТС.421411.006 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1 • 107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давления до Ь105 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Технические условия АГТС.421411.006ТУ «Датчики давления ДД-2500. Технические условия».
