Весы автомобильные SCZ/ZCS (VTS) 60-(3x21), 88714-23

Назначение

Весы автомобильные SCZ/ZCS (VTS) 60-(3x21) (далее-весы) предназначены для измерений массы в статическом режиме автомобилей, прицепов, полуприцепов и автопоездов из них.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе груза.

Цифровые сигналы с датчиков поступают в терминал, где сигналы суммируются. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели терминала вместе с функциональной клавиатурой.

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего четыре весовые платформы, опирающиеся на датчики MTX производства «Mettler Toledo (Changzhou) Measurement Technology Ltd», и терминала IND780 производства «Mettler Toledo (Changzhou) Measurement Technology Ltd».

Управление весами осуществляется с помощью функциональной клавиатуры терминала. Информация о массе взвешиваемого груза по последовательному интерфейсу (интерфейс обмена информации) RS-232, RS-485 и другим интерфейсам связи может быть передана на внешние устройства (ПЭВМ, принтер и т.п.).

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:

- устройство индикации отклонения от нуля (п. 4.5.5.);

- устройство первоначальной установки на нуль (п. Т.2.7.2.4);

- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

- устройство слежения за нулем (п. Т.2.7.3);

- устройство выборки массы тары (п. Т.2.7.4);

- устройство тарирования (п. Т.2.7.4).

В весах предусмотрено устройство сигнализации о перегрузке.

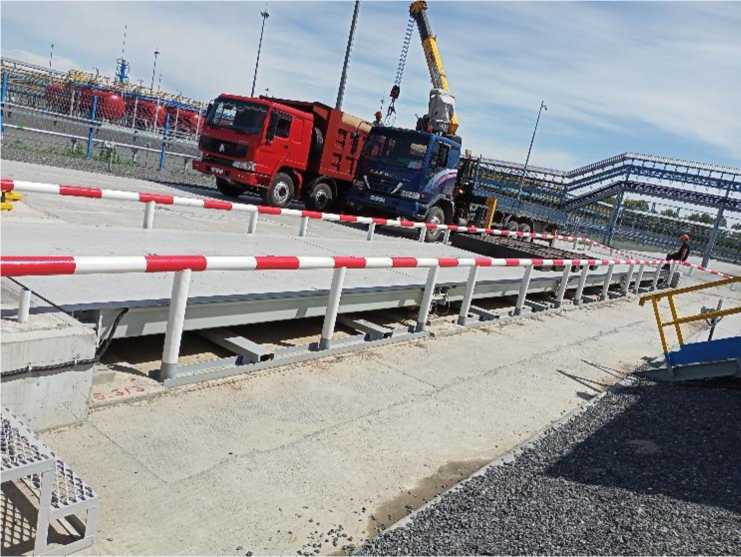

Общий вид ГПУ весов представлен на рисунке 1.

Рисунок 1 - Общий вид ГПУ весов.

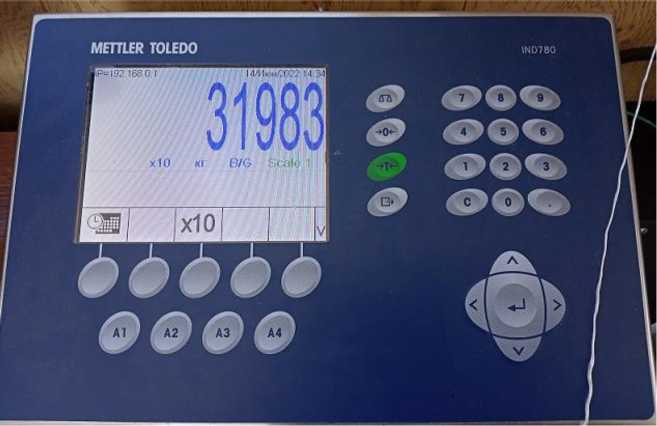

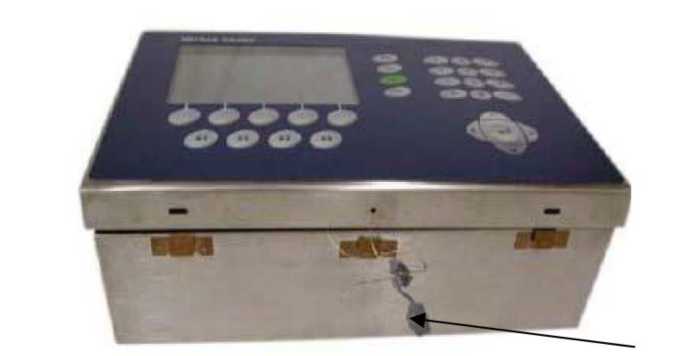

Общий вид и схема пломбировки от несанкционированного доступа терминала IND780 представлены на рисунке 2.

Место нанесения пломбы

Рисунок 2 - Общий вид и схема пломбировки терминала IND780.

На ГПУ весов прикрепляется табличка, содержащая следующую информацию:

- знак утверждения типа средств измерений

- наименование предприятия-изготовителя;

- условное обозначение весов;

- класс точности;

- значение максимальной нагрузки (Max);

- значение максимальной нагрузки (Min);

- значения поверочного деления (e) и действительной цены деления (d);

- особый диапазон рабочих температур для ГПУ весов;

- заводской номер, состоящий из 9 цифр и букв разделенных тире;

- год выпуска.

Знак поверки на весы не наносится.

К весам данного типа относятся весы автомобильные SCS/ZCS (VTS) 60-(3х21) зав. №Q00828-6ER.

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным и привязано к электрической схеме весов, что соответствует требованиям п.5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств с встроенным ПО. Для предотвращения воздействий на терминал, ПО выполнено с применением современных технологий в области контроля целостности, обеспечивающей невозможность изменения данных.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО_________________________________________

Уровень защиты встроенного ПО терминала в соответствии с Р 50.2.077-2014 - «высокий».

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011                                средний (III)

Максимальная нагрузки (Max), минимальная нагрузка (Min), поверочный интервал (е), действительная цена деления (d), число поверочных интервалов (n), интервалы нагрузок (m) и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Таблица 2 - Метрологические характеристики весов

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.

Таблица 3 - Технические характеристики

Знак утверждения типа

типографским способом на титульный лист руководства по эксплуатации, и методом лазерной гравировки на маркировочную табличку, закрепленную на ГПУ.

Комплектность

Таблица 4 - Комплектность весов

Сведения о методах измерений

изложены в разделе 2 «Использование по назначению» документа «Весы автомобильные SCZ/ZCS (VTS) 60-(3х21). Руководство по эксплуатации».

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622.
