Толщиномеры цинкового покрытия RM 310 EC, 88719-23

Назначение

Толщиномеры цинкового покрытия RM 310 ЕС (далее - толщиномеры) предназначены для бесконтактных измерений поверхностной плотности цинкового покрытия рентгеновским методом по всей ширине полосы в холодной зоне линии горячего погружного цинкования.

Описание

Принцип действия толщиномеров основан на методе рентгенофлуоресцентного анализа.

Интенсивность флуоресцентного излучения зависит от характеристики первичного излучения, от материала покрытия и материала основания, их способности возбуждения и поглощения первичного и флуоресцентного излучения.

Интенсивность флуоресцентного излучения измеряется ионизационными камерами, усиливается и передается в аналитическое электронное устройство, которое по заданному алгоритму рассчитывает поверхностную плотность покрытия.

Толщиномеры состоят из двух однотипных измерительных головок (верхней и нижней), смонтированных на О-образной раме, электронного аналитического оборудования, смонтированного в отдельном шкафу, станции оператора и блока охлаждения измерительных головок.

Измерительные головки, представляющие собой сканирующие рентгенофлуоресцентные головки, предназначены для измерений поверхностной плотности цинкового покрытия с обеих сторон листа. В корпусе каждой измерительной головки находятся источник рентгеновского излучения, состоящий из рентгеновской трубки, высоковольтного оборудования, затвора, экранирующих устройств и два детекторных устройства. Два детекторных устройства располагаются под разными углами к измеряемому участку поверхности. В каждом из них имеется камера с двойной изоляцией и различными фильтрами, позволяющими селективно измерять вторичное характеристическое излучение. Для охлаждения измерительных головок предусмотрен специальный узел, состоящий из электронного автоматического регулятора температуры, прямоточного регулятора расхода, водяного резервуара и насоса для подачи охлаждающей жидкости.

Электронное аналитическое оборудование для управления сканирующим устройством смонтировано в отдельном шкафу. Толщиномеры работают с различными программами сканирования, которые выбирает оператор в меню на экране монитора станции оператора.

К толщиномерам цинкового покрытия RM 310 ЕС относятся толщиномеры цинкового покрытия RM 310 EC с зав. № SP7475/860, № SP9028, № SP7890 и № SP8229.

Заводской номер, обеспечивающий идентификацию толщиномеров, имеет буквенноцифровой формат, и наносится на табличку (шильд) методом наклейки, установленную на боковую поверхность. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид толщиномеров с указанием места нанесения заводского номера представлен на рисунке 1.

Место нанесения

заводского номера толщиномеров

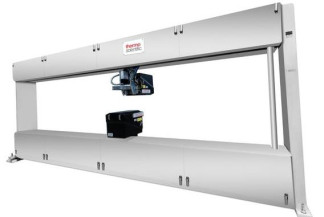

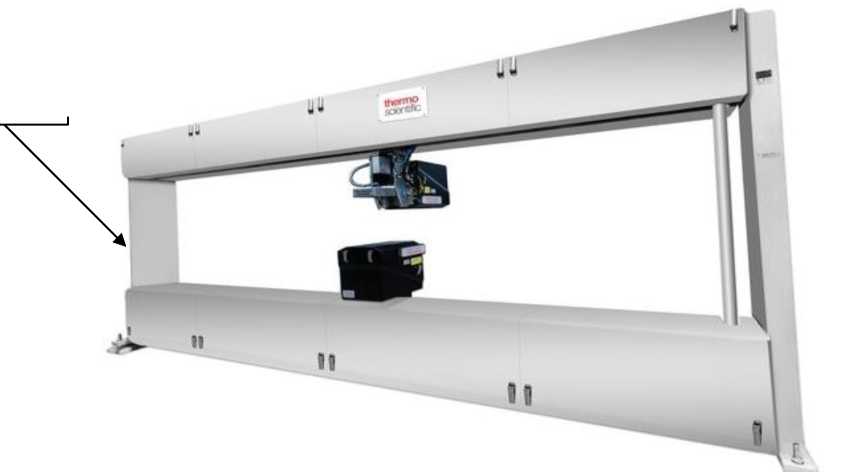

Рисунок 1 - Общий вид толщиномеров с указанием места нанесения заводского номера

Пломбирование толщиномеров не предусмотрено.

Программное обеспечение

Станция оператора каждого толщиномера имеет программное обеспечение (ПО) EPOS, идентификационные данные которого приведены в таблице 1. ПО позволяет управлять процессом измерений, а также осуществляет обработку, хранение и визуализацию результатов измерения.

ПО EPOS представляет собой интерфейс между оператором и толщиномером, работает на ПК с операционной системой Windows, соединенном через сеть Ethernet с электронно аналитическим оборудованием толщиномера.

Статистические данные результатов измерений поверхностной плотности покрытия рулонов сохраняются в базе данных в виде протоколов, могут представляться в числовом и в графическом виде, а также отображаться на мониторе в режиме текущего времени.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 -2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в главах руководства оператора 2 Система и конструкция, 3 Установка, запуск, 4 Функции и эксплуатация.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2089 «Об утверждении государственной поверочной схемы для измерений поверхностной плотности и массовой доли элементов в покрытиях».
