| Номер в госреестре | 88721-23 |
| Наименование СИ | Датчики комбинированные электронные тока и напряжения |
| Обозначение типа СИ | SMT |
| Изготовитель | TESMEC AUTOMATION S.R.L, Италия |
| Год регистрации | 2023 |
| Срок свидетельства | 10.04.2028 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики комбинированные электронные тока и напряжения SMT (далее - датчики) предназначены для масштабного преобразования силы и напряжения переменного тока высокого фазного напряжения в напряжение переменного тока, пригодное для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.
Принцип действия датчиков основан на использовании катушки Роговского для измерения силы тока и методе емкостного деления для измерения напряжения с последующим усилением измеренных сигналов.
Датчики состоят из преобразователей тока и напряжения, блока усилителей и проводов, находящихся в пластиковом гофрированном шланге. Преобразователи тока и напряжения и блок усилителей всторены в корпус, покрытый кремнийорганической резиной с оребрением для получения требуемой длины пути утечки.
Провод, по которому протекает измеряемый ток, находящийся под высоким напряжением, помещается вверху датчика в специальном разъеме. Равномерное дистанцирование провода от стенок разъема обеспечивают специальные втулки. Измеренные сигналы тока и напряжения усиливаются на выходе с помощью встроенных в датчик операционных усилителей, питание которых осуществляется от внешнего источника напряжения постоянного тока ±15 В.
К настоящему типу средств измерений относятся датчики следующих модификаций SMT-75A и SMT-750A, которые отличаются друг от друга номинальными первичными токами.
Заводской номер в формате цифро-буквенного обозначения наносится на кабель датчика методом наклеивания этикетки.
Общий вид средства измерений с указанием места пломбировки от несанкционированного доступа и нанесения знака поверки приведен на рисунке 1.
Место нанесения заводского номера приведено на рисунке 2.

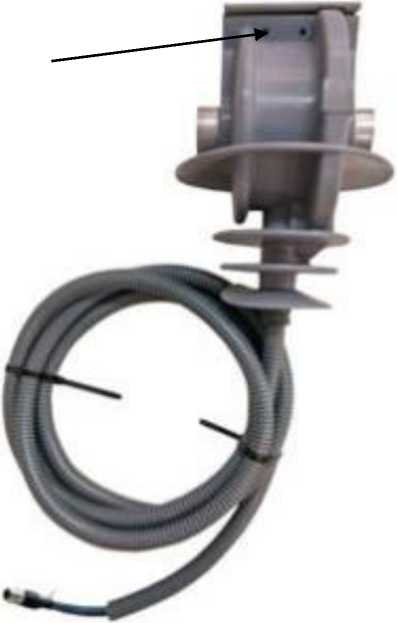

Место пломбировки и нанесения знака поверки
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки от несанкционированного доступа и нанесения знака поверки
Место нанесения заводского
Рисунок 2- Место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Номинальные первичные напряжения Uihom , кВ | 6/\3 -10Л/3 |
| Номинальный коэффициент напряжения Ки | 1,2 |
| Номинальные вторичные напряжения U2hom, В | 0,6Л/3-1Л/3 |
| Номинальный коэффициент масштабного преобразования датчика напряжения Кином, В/В | 10000/1 |
| Допустимое отклонение коэффициента масштабного преобразования датчика напряжения от номинального, % | ±20 |
| Допустимое отклонение угла фазового сдвига датчика напряжения от нуля, мин | ±120 |
| Класс точности датчика напряжения | 0,5 |
| Номинальный первичный ток 11ном, А - для модификации SMT-75A - для модификации SMT-750A | 10 100 |
Продолжение таблицы 1
| Параметр | Значения |
| Номинальный уровень вторичного сигнала датчика тока, В | 1 |
| Номинальный коэффициент масштабного преобразования датчика тока к , А/В - для модификации SMT-75A - для модификации SMT-750A | 10/1 100/1 |
| Допустимое отклонение коэффициента масштабного преобразования датчика тока от номинального, % | ±20 |
| Допустимое отклонение угла фазового сдвига датчика тока от нуля, мин | ±60 |
| Класс точности датчика тока | 0,5S |
| Наибольший рабочий первичный ток, А - для модификации SMT-75A - для модификации SMT-750A | 90 900 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - двухполярное напряжение постоянного тока, В | ±(15±0,75) |
| Потребляемая мощность, В^А, не более | 0,15 |
| Нормированный ток длительного нагрева Icto | 12^ 11ном |
| Номинальный ток динамической стойкости (в течении 10 мс), кА | 31,5 |
| Номинальный ток термической стойкости Itohom , кА | 12,5 |
| Электрическая прочность изоляции: - при приложении напряжения промышленной частоты, кВ - при приложении напряжения полного грозового импульса, кВ | 28 75 |
| Габаритные размеры прибора (высота; ширина; длина), мм, не более | 320;230;230 |
| Масса, кг, не более | 5,5 |
| Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность - атмосферное давление, кПа | от -40 до +60 наружная установка от 90 до 106 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 25 500000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Датчик комбинированный электронный тока и напряжения | SMT | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1 экз. на партию, но не менее 1 экз. на 6 датчиков |
Методика (методы) измерений приведены в пункте 3.2 руководства по эксплуатации «Руководство по эксплуатации комбинированных датчиков тока и напряжения SMT-75A и SMT-750A».
ГОСТ Р МЭК 60044-7-2010 «Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения>;
ГОСТ Р МЭК 60044-8-2010 «Трансформаторы измерительные. Часть 8. Электронные трансформаторы тока>;
ГОСТ Р 59408-2021 (МЭК 61869-10:2017) «Трансформаторы измерительные. Часть 10. Дополнительные требования к маломощным пассивным трансформаторам (преобразователям) тока>;
ГОСТ Р 59409-2021 (МЭК 61869-11:2017) «Трансформаторы измерительные. Часть 11. Дополнительные требования к маломощным пассивным трансформаторам (преобразователям) напряжения>;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ>;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока>.
