| Номер в госреестре | 88727-23 |
| Наименование СИ | Камеры тепловизионные |
| Обозначение типа СИ | RF |
| Изготовитель | BEIJING RADIFEEL TECHNOLOGY CO., LTD, КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 10.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Камеры тепловизионные RF (далее по тексту - камеры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на персональном жидкокристаллическом экране.
Принцип действия камер основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на персональном жидкокристаллическом экране. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Камеры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред. Камеры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Камеры изготавливаются в шести моделях RF630, RF636, RFT630, RFT640, RFT640F, RFT1024, отличающихся метрологическими и основными техническими характеристиками.
Конструктивно камеры выполнены в пластиковом корпусе, на лицевой стороне которого находятся вращающийся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель и фонарь. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположены кнопки управления, видеоискатель, кнопка включения/выключения и переключатель режимов.
Серийные номера в виде цифрового или буквенно-цифрового обозначения наносятся типографским способом на этикетку камеры.
Место нанесения знака поверки на камеру и пломбирование камер не предусмотрено.
Общий вид камер и места нанесения заводских номеров представлены на рисунках 1-2.

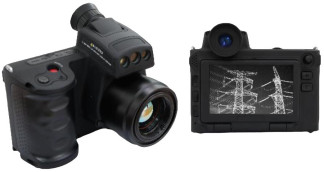

Рисунок 1 - Общий вид камер моделей RFT640, RFT1024

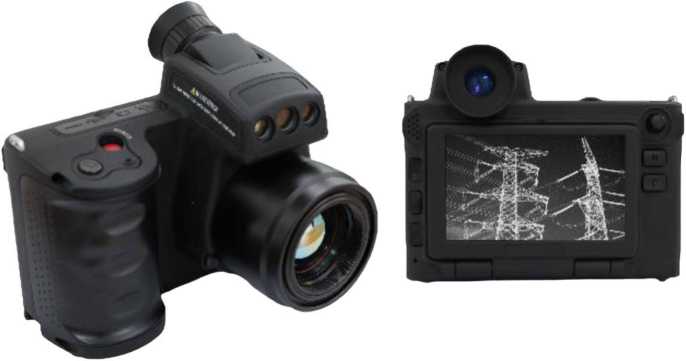

Рисунок 2 - Общий вид камер моделей RF630, RF636, RFT630

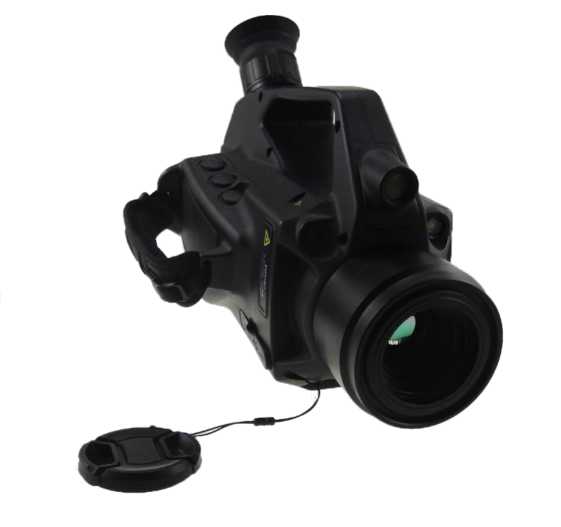

Рисунок 3 - Общий вид камер моделей RFT640F
Программное обеспечение (далее - ПО) камер состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в микропроцессоре, размещенном внутри корпуса камера, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Сведения о программном обеспечении
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО | не ниже 2.1.471 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение 'в зависимости от модификации) | ||||
| RF630 RF636 | RFT630 | RFT640 | RFT640F | RFT1024 | |
| Диапазон измерений температура, °С | от -40 до +350 | от -20 до +1200 | от -20 до +650 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне значений от tmin до +150 °С включ., °С | ±3 | ||||
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне значений св. +150 °С до tмах, % | ±2 | ||||
| Углы поля зрения, градус по горизонталихградус по вертикали (в зависимости от заказа объектива) | 24°х19° 14°х11° | 25°х18° 14°х11° | 25°х20° 15°х12° 45°х36° | 25°х20° 15°х12° 45°х36° | 28°х21° 12°х9° 45°х34° |
| Коэффициент излучаемой способности (изменяемый) | от 0,01 до 1 | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение (в зависимости от модификации) | |||||
| PF630 | PF636 | PFT630 | PFT640 | RFT640F | PFT1024 | |
| Спектральный диапазон, мкм | от 3,2 до 3,5 | от 10,3 до 10,7 | с 7 до 14 | от 7,5 до 14 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -20 до +50 95 | от -20 до +40 95 | от -20 до +50 80 | от -15 до +50 80 | от -20 до +55 80 | от -15 до +50 80 |
Окончание таблицы 3
| Наименование характеристики | Значение (в зависимости от модификации) | |||||
| PF63O | PF636 | PFT63O | PFT64O | RFT64OF | PFT1O24 | |
| Габаритные размеры, мм, не более: - длина - высота - ширина | 310 175 150 | 166 78 71 | 180 143 150 | 202 92 95 | 180 136 150 | |
| Масса, кг, не более | 2,8 | 1,0 | 1,7 | 2,8 | 1,7 | |
| Средняя наработка на отказ, ч, не менее | 8000 | |||||
| Средний срок службы, лет | 10 | |||||
наносится на титульный лист руководства по эксплуатации типографским способом
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Камера тепловизионная | RF | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Подробная инструкция применения» руководства по эксплуатации».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. Техническая документация фирмы-изготовителя;
Стандарт предприятия BEIJING RADIFEEL TECHNOLOGY CO., LTD.
| Зарегистрировано поверок | 10 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
