| Номер в госреестре | 88728-23 |
| Наименование СИ | Анализаторы общего органического углерода |
| Обозначение типа СИ | ТОС-2000 |
| Изготовитель | Shanghai Metash Instruments Co. Ltd., КНР |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы общего органического углерода ТОС-2000 (далее - анализаторы) предназначены для измерений массовой концентрации органического, а также неорганического и общего углерода в воде и водных средах.
Принцип измерений анализаторов основан на количественном определении углерода в виде СО2, получаемого в результате высокотемпературного сжигания пробы (общий углерод -ТС) или удаляемого после подкисления пробы (общий неорганический углерод - TIC), методом инфракрасной спектроскопии. Подкисление пробы для последующего определения TIC проводят в автоматическом режиме в специальном сосуде внутри анализатора. Значение массовой концентрации общего органического углерода (ТОС) определяют по разности ТС и TIC. Предусмотрены измерения в режиме неотдуваемого органического углерода (NPOC). При этом перед проведением измерений в пробу добавляют кислоту, отдувают диоксид углерода (вместе с летучими компонентами), после этого проводят термическое разложение пробы с определением нелетучих органических компонентов.
Анализатор является индивидуально калибруемым средством измерений.
Конструктивно анализатор выполнен в едином корпусе, в котором расположены высокотемпературный реактор, газовая и электрическая схема, система подачи жидкой пробы, оптический блок, блок питания и электронный блок с процессором.
На задней панели анализатора расположена табличка с нанесенной методом лазерной печати информацией, содержащей сведения об изготовителе, наименование анализатора, модели, серийного номера, даты производства, номера версии ПО и параметров электрического питания. Предусмотрено нанесение серийного номера в буквенно-цифровом формате.
Общий вид анализаторов общего органического углерода ТОС-2000 представлен на рисунке 1. Пломбирование не предусмотрено.
К анализаторам данного типа относятся анализаторы общего органического углерода TOC-2000 с серийными номерами MS-TOC-221115, MS-TOC-221116.

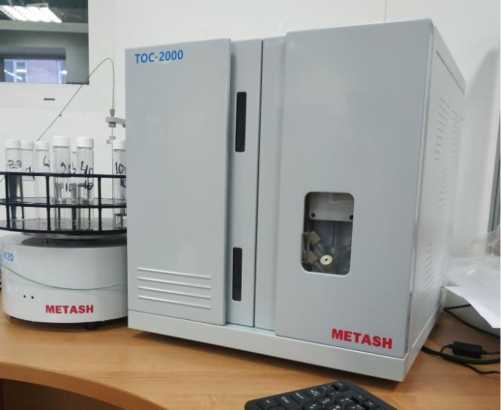

Рисунок 1 - Общий вид анализаторов общего органического углерода ТОС-2000

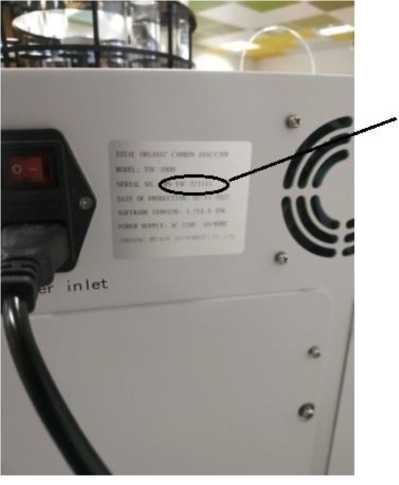

Серийный номер
Рисунок 2 - Место нанесения серийного номера
Анализаторы общего органического углерода ТОС-2000 функционируют под управлением программного обеспечения (ПО) ТОС, устанавливаемого на персональный компьютер (ПК).
Функции ПО ТОС: управление анализатором и контроль функционирования его систем, настройка параметров и последовательностей аналитического определения и служебных программ обслуживания прибора, а также управление выполнением измерений, хранение и обработка результатов анализа.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТОС |
| Номер версии (идентификационный номер) ПО | не ниже 1.214.4.104 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение |
| Диапазон показаний, мгС/дм3, не менее | от 0 до 30000 |
| Предел обнаружения, мгС/дм3, не более | 0,05 |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала (площади пика), % | 3,0 |
| Примечание - мгС/дм3 - единица массовой концентрации в пересчете на углерод (С) | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон объема дозируемой пробы, мкл | от 100 до 500 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50/60 |
| Потребляемая мощность, Вт, не более | 1000 |
| Габаритные размеры, мм, не более: | |
| - ширина | 430 |
| - высота | 445 |
| - глубина | 460 |
| Масса, кг, не более | 35 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, % | от 10 до 85 |
наносится типографским способом на титульный лист руководства по эксплуатации.
| Таблица 4 - Комплектность анализатора общего органического углерода ТОС-2000 | ||
| Наименование | Обозначение | Количество |
| Анализатор общего органического углерода | ТОС-2000 | 1 комплект |
| Автоматический пробоотборник | AS-W20 | по заказу |
| Модуль печи | - | 1 комплект |
| Модуль охлаждающего змеевика | - | 1 комплект |
| Трубка сжигания типа С | - | по заказу |
| Расходные материалы | - | по заказу |
| Комплект принадлежностей и ЗИП | - | по заказу |
| Сосуд для подачи образцов | - | 1 шт. |
| Сосуд для кислоты | - | 1 шт. |
| Сосуд для отработанной жидкости | - | 1 шт. |
Окончание таблицы 4
| Наименование | Обозначение | Количество |
| Кислородный регулятор | - | по заказу |
| Кабель питания | - | 1 шт. |
| Соединительный кабель USB | - | 1 шт. |
| ПО на внешнем носителе (CD) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 1.2 «Принцип измерения» Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
