Танки наливных судов ПЗС-50, 88730-23

Назначение

Танки наливных судов ПЗС-50 (далее - танки) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Танки представляют собой прямоугольные стальные сосуды, расположенные в корпусе плавучей заправочной станции, разделенные друг от друга герметичной переборкой.

Принцип действия танков основан на заполнении их нефтепродуктом до произвольного уровня, соответствующего определенным объемам (вместимостям), приведенным в градуировочных таблицах танков.

Заполнение и опорожнение танков осуществляется через приемо-раздаточные патрубки, расположенные в верхней части танков.

Танки не имеют в конструкции частей влияя на которые могут быть изменены результаты измерений.

Регистровые номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены типографским способом в паспорт танков, методом аэрографии на металлическую табличку, закрепленную при помощи заклепок на наружную стену помещения оператора заправочной станции, расположенного на палубе.

Нумерация танков начинается с носа плавучей заправочной станции ПЗС-50.

К танкам данного типа относятся танки, изготовленные по проекту № 50.1-100-051 и расположенные на плавучих заправочных станциях «Балтика - 5» регистровый номер 236059, «Балтика - 6» регистровый номер 236035, «Балтика - 7» регистровый номер 236019, «Балтика - 9» регистровый номер 236108, «Балтика - 10» регистровый номер 236109.

Проект плавучей заправочной станции ПЗС-50 приведен на рисунке 1. Общий вид плавучих заправочных станций, на которых расположены танки с указанием места крепления таблички с регистровым номером, приведены на рисунках 2, 3, 4, 5, 6.

Регистровые номера, нанесенные на металлические таблички приведены на рисунке 7

Нанесение знака поверки на танки не предусмотрено.

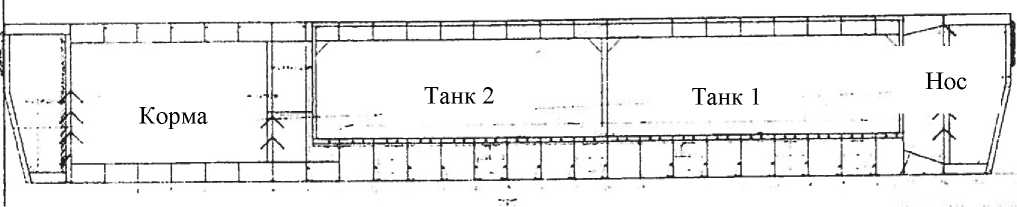

Рисунок 1 - Проект плавучей заправочной станции ПЗС-50

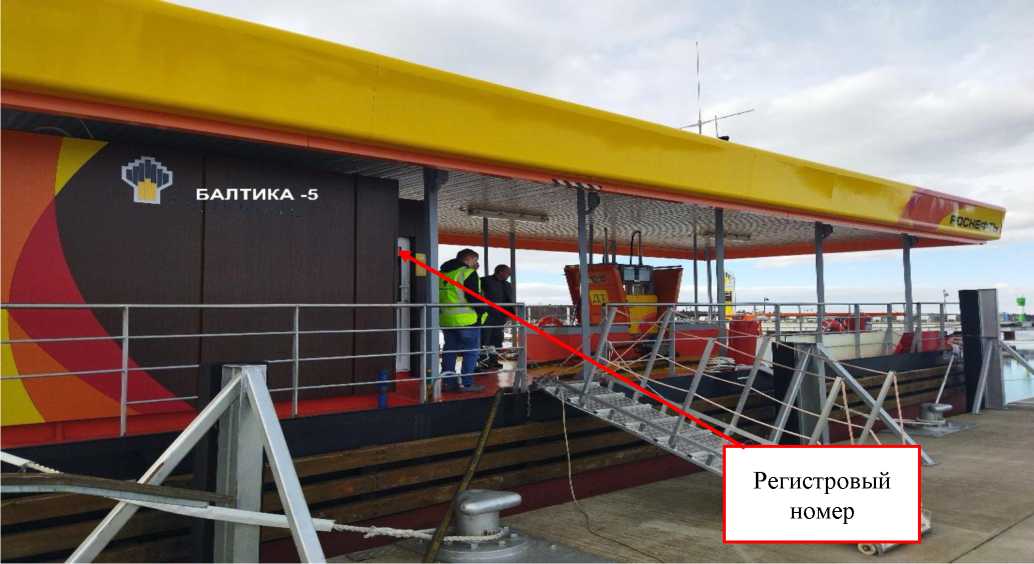

Рисунок 2 - Общий вид плавучей заправочной станции «Балтика - 5» с указанием расположения регистрового номера

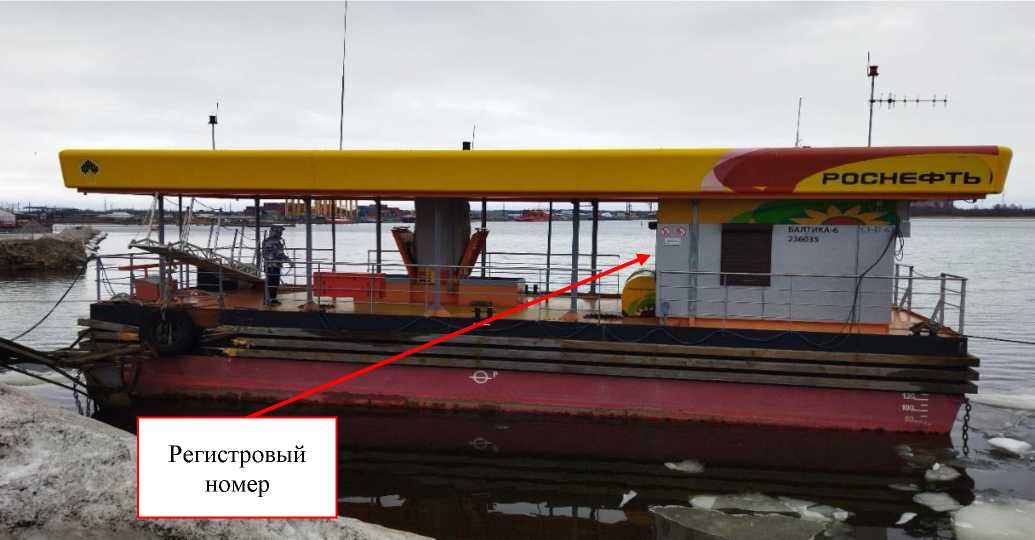

БАЛТИКА-6

Регистровый номер

6» с указанием расположения

Рисунок 3 - Общий вид плавучей заправочной станции «Балтика

регистрового номера

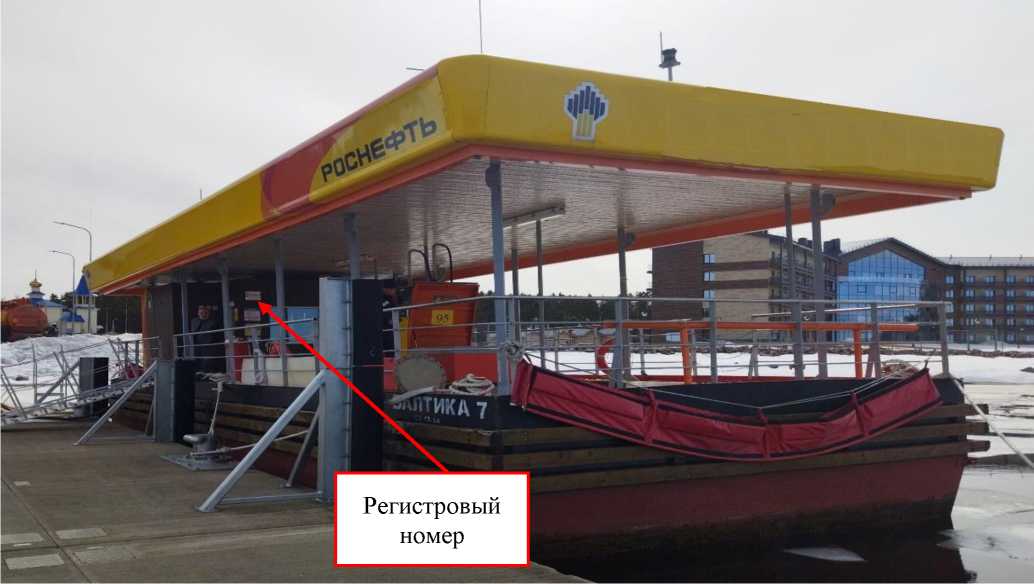

Рисунок 4 - Общий вид плавучей заправочной станции «Балтика - 7» с указанием расположения регистрового номера

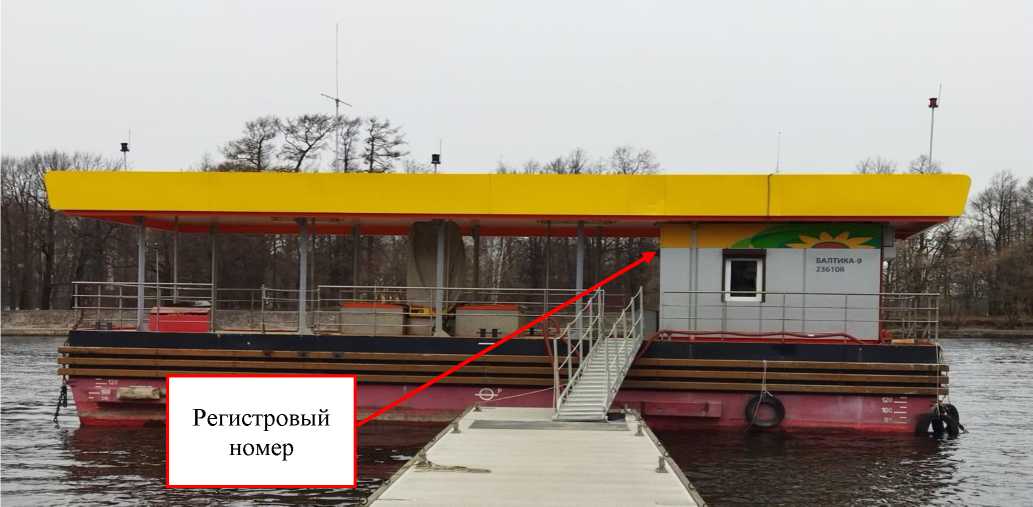

Рисунок 5 - Общий вид плавучей заправочной станции «Балтика - 9» с указанием расположения регистрового номера

Рисунок 6 - Общий вид плавучей заправочной станции «Балтика - 10» с указанием расположения регистрового номера

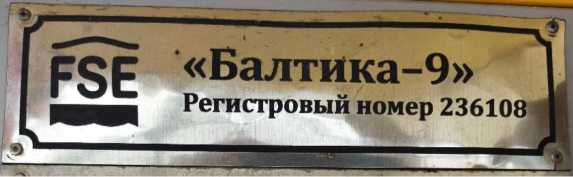

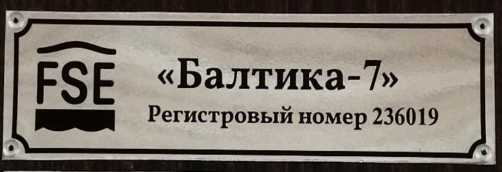

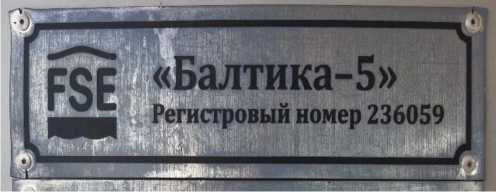

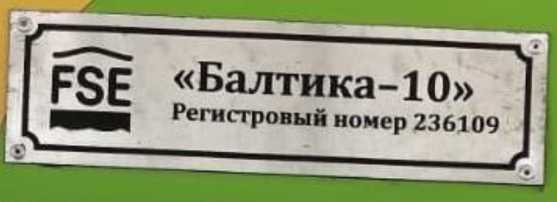

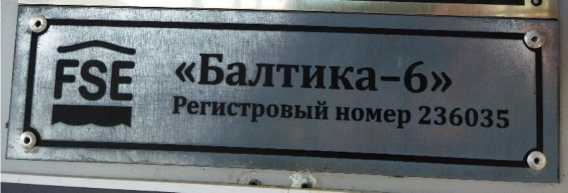

Рисунок 7 - Регистровые номера, нанесенные на металлические таблички

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в п. 7.5 «Метод измерений» паспорта танков

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
