Измерители перемещений (деформаций) навесные ТС704, 88731-23

88731-23
Измерители перемещений (деформаций) навесные ТС704 (далее по тексту - измерители) предназначены для измерений продольной деформации образцов и изделий из различных материалов (металлов, пластмасс, композитов и др.) в процессе испытания их на растяжение или сжатие статической силой.
Карточка СИ
Номер в госреестре 88731-23
Наименование СИ Измерители перемещений (деформаций) навесные
Обозначение типа СИ ТС704
Изготовитель Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы"), г. Иваново
Год регистрации 2023
Срок свидетельства 10.04.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Измерители перемещений (деформаций) навесные ТС704 (далее по тексту - измерители) предназначены для измерений продольной деформации образцов и изделий из различных материалов (металлов, пластмасс, композитов и др.) в процессе испытания их на растяжение или сжатие статической силой.

Описание

Принцип действия измерителей основан на преобразовании изменения длины испытываемого образца в процессе нагружения в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается, и результаты измерений перемещений (деформаций) выводятся на экран модуля управления.

Конструктивно измеритель состоит из следующих составных частей:

- модуль измерений перемещений (деформаций);

- модуль управления.

Измеритель представляет собой конструкцию, состоящую из верхней и нижней траверс, жестко соединенных с тягами. На нижней части тяг закреплены планки с установленными на них преобразователями линейных перемещений и соответствующими упорами. На верхней и нижней траверсах установлены вкладыши, которые служат для установки измерителя на испытываемый образец. Возможно применение вкладышей с кернами. При изменении длины испытываемого образца происходит линейное перемещение верхней траверсы относительно нижней соответствующее деформации испытываемого образца, результаты измерений деформации отображаются на экране модуля управления. Измерение деформации могут производиться на образцах с начальной расчётной длиной от 10 до 100 мм.

Модуль управления представляет собой микропроцессорный блок, который осуществляет прием, обработку и отображение информации от преобразователей линейных перемещений, а также передаёт измерительную информацию на внешние устройства. Модуль управления может иметь различные варианты исполнений внешнего вида отличающихся формой, габаритными размерами и цветом корпуса. На передней панели модуля управления расположен экран, с помощью которого в диалоговом режиме задаются параметры испытания.

Измерители могут иметь вариант исполнения, в котором прием, обработка и отображение измерительной информации, а также ввод параметров испытания осуществляется при помощи пульта оператора испытательной машины.

Измерители могут оснащаться различными преобразователями линейных перемещений. По принципу измерений они могут быть индуктивными с аналоговым и цифровым выходом, тензорезисторными, инкрементальными, оптическими. В зависимости от назначения они могут отличаться диапазонами измерений, отвечающими требованиям испытаний образцов.

Измерители выпускаются в модификациях, которые могут отличаться количеством преобразователей линейных перемещений, диапазоном измерений, классом точности, габаритными размерами и массой.

Модификации измерителей имеют обозначение:

ТС704 - N - Х - Y

"T T т:__________ь- „„„ „ _

Класс точности

---------------Наибольший предел измерений (далее - НИИ) -------------------Количество преобразователей линейных перемеще

ний: 1 или 2

Иример обозначения измерителей при заказе:

Измеритель перемещений (деформаций) навесной ТС704: 1 преобразователь линейных перемещений, диапазон измерений перемещений (деформаций) 12,5 мм, класс точности 0,5:

Измеритель перемещений (деформаций) навесной ТС704-1-12,5-0,5 УХЛ 4.2 ТУ 26.51.66-040-99369822-2022.

Измеритель перемещений (деформаций) навесной ТС704: 2 преобразователя линейных перемещений, диапазон измерений перемещений (деформаций) 40 мм, класс точности 1,0:

Измеритель перемещений (деформаций) навесной ТС704-2-40-1,0 УХЛ 4.2 ТУ 26.51.66-040-99369822-2022.

Внешний вид измерителей представлен на рисунках 1 - 4.

а) Измеритель с одним индуктивным преобразователем линейных перемещений

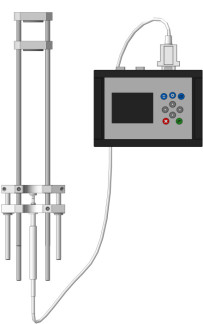

Рисунок 1 - Общий вид измерителей перемещений (деформаций) навесных TC704-1-X-Y

б) Измеритель с одним инкрементальным преобразователем линейных перемещений

а) Измеритель с одним тензорезисторным преобразователем линейных перемещений

Рисунок 2 - Общий вид измерителей перемещений (деформаций) навесных TC704-1-X-Y

а) Измеритель с двумя индуктивными преобразователями линейных перемещений

б) Измеритель с двумя инкрементальными преобразователями линейных перемещений

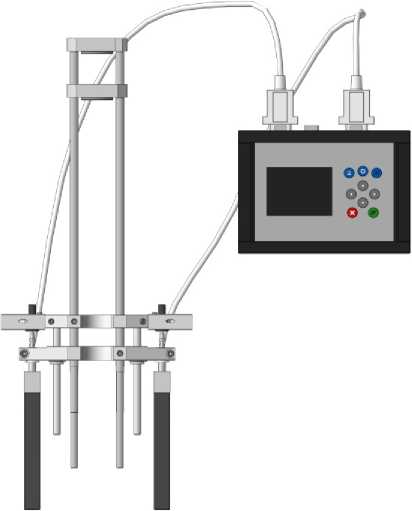

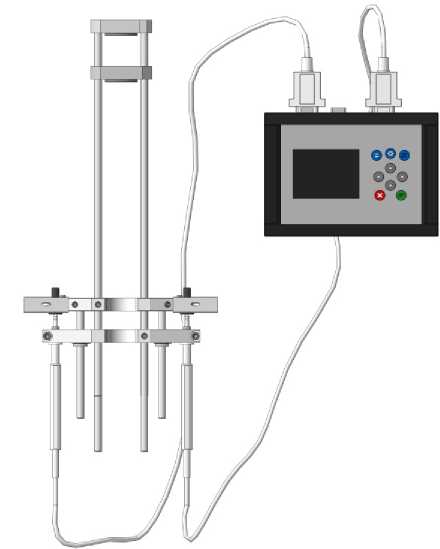

Рисунок 3 - Общий вид измерителей перемещений (деформаций) навесных TC704-2-X-Y

а) Измеритель с двумя тензорезисторными преобразователями линейных перемещений

Рисунок 4 - Общий вид измерителей перемещений (деформаций) навесных TC704-2-X-Y

Пломбировка от несанкционированного доступа не предусмотрена.

Заводской номер в числовом формате наносится на маркировочную табличку методом офсетной печати, прикрепляемую на тыльную сторону планки измерителя и заднюю панель модуля управления. Место нанесения маркировочной таблички на примере измерителя ТС704-1-X-Y и TC7O4-2-X-Y представлено на рисунках 5 и 6.

таблички

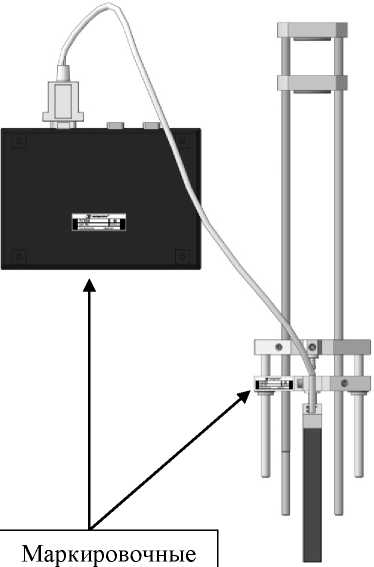

Рисунок 5 - Место нанесения маркировочной таблички на примере измерителя TC704-1-X-Y

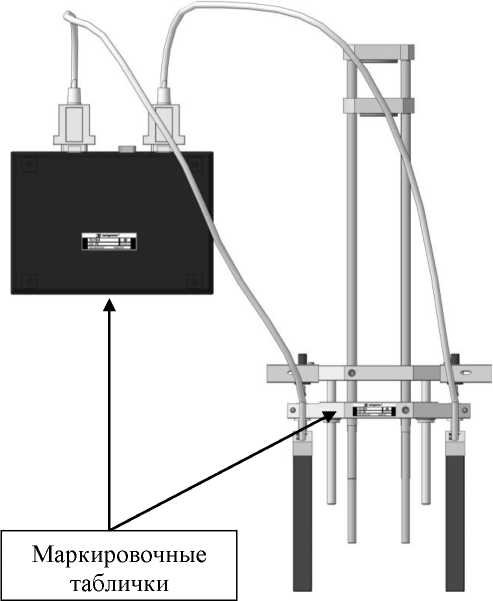

Рисунок 6 - Место нанесения маркировочной таблички на примере измерителя TC704-2-X-Y

Обозначение мест нанесения знака утверждения типа и заводского номера на маркиро-

Рисунок 7 - Обозначение мест нанесения знака утверждения типа и заводского номера

Нанесение знака поверки на измеритель не предусмотрено.

Программное обеспечение

Измерители функционируют под управлением встроенного программного обеспечения (далее - ПО), которое является его неотъемлемой частью. ПО осуществляет функции сбора, хранения, обработки и представления измерительной информации.

Влияние программного обеспечения учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Наименование ПО

Р_1.01.Т

Идентификационное наименование ПО

1.01 T.XX*

Номер версии (идентификационный номер) ПО

не ниже 0x5417

Цифровой идентификатор ПО

CRC16

* 1.01Т. - метрологически значимая часть ПО, ХХ - метрологически не значимая часть ПО, метрологически не значимая часть ПО является сервисной частью, её объём и конфигурация оговариваются при заказе.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение для классов точности

0,5

1,0

* Диапазон измерений перемещений (деформаций), мм

от 0 до 40

Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне от 0 до 300 мкм включ., мкм

±1,5

±3

Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне св. 300 мкм до 40 мм, %

±0,5

±1

* Минимально и максимально возможные значения в зависимости от установленных преобразователей линейных перемещений. Диапазон измерений перемещений (деформаций) указан в индивидуальных паспортах на измерители.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- длина

300

- глубина

150

- высота

1200

Масса, кг, не более

4,5

Параметры электрического питания:

- напряжение переменного тока, В

от 207 до 253

- частота переменного тока, Гц

от 49 до 51

Условия эксплуатации:

- температура окружающего воздуха, °С

от +10 до +35

- относительная влажность воздуха (без конденсации), %

от 10 до 90

Полный средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на маркировочную табличку, прикрепляемую на тыльную сторону планки измерителя и заднюю стенку корпуса модуля управления, методом офсетной печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Измеритель перемещений (деформаций) навесной ТС704

Модификация в соответствии с договором поставки

1 шт.

Преобразователь линейных перемещений

Модификация в соответствии с договором поставки

* шт.

Модуль управления

-

**1 шт.

Вкладыши

-

*** шт.

Руководство по эксплуатации

ТС704.000.000 РЭ

1 экз.

Паспорт

ТС704.000.000 ПС

1 экз.

Инструкция оператору

ТС704.000.000 ИО

1 экз.

Методика поверки

-

1 экз.

* Количество в зависимости от модификации.

* * Наличие в зависимости от договора поставки.

* ** Количество в зависимости от договора поставки.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

ТУ 26.51.66-040-99369822-2022 «Измерители перемещений (деформаций) навесные ТС704. Технические условия».

Зарегистрировано поверок 14
Поверителей 2
Актуальность данных 07.11.2024
88731-23
Номер в ГРСИ РФ:
88731-23
Производитель / заявитель:
Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы"), г. Иваново
Год регистрации:
2023
Cрок действия реестра:
10.04.2028
