| Номер в госреестре | 88733-23 |
| Наименование СИ | Расходомеры-счетчики ультразвуковые |
| Обозначение типа СИ | URM |
| Изготовитель | Общество с ограниченной ответственностью "УЛЬТРА-АВТОМАТИКА" (ООО "УЛЬТРА-АВТОМАТИКА"), с.п. Верхняя Подстепновка, Самарская обл. |
| Год регистрации | 2023 |
| Срок свидетельства | 10.04.2028 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики ультразвуковые URM (далее - расходомеры) предназначены для измерения объемного расхода и накопленного объема жидкости в прямом и обратном (реверсивном) направлениях расхода в системах водоснабжения при выполнении технологических и учетно-расчетных операций.
Принцип работы расходомеров основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Возникающая при этом разность временных интервалов, пропорциональная скорости жидкости, преобразуется в измеряемый объемный расход и объем, которые передаются различными интерфейсами передачи информации.
Детали расходомеров, соприкасающиеся с водой, сделаны из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Расходомер представляет собой единый блок, состоящий из:
- преобразователя расхода первичного (далее - ПРП), представляющий собой моноблок с внутренним каналом для прохода измеряемой жидкости;
- преобразователя сигналов (далее - ПС), представляющий собой электронный блок, закрепленный на корпусе ПРП.
Полость ПРП оснащена сенсорами с пьезоэлектрическими преобразователями (далее - ПП), преобразующие электрический сигнал в ультразвуковой и обратно. Сенсоры, расположенные друг напротив друга, образуют попарно три акустических канала измерения. Преобразователь сигналов на основе информации, полученной от ПРП, реализует функции расчета скоростей потока, направление потока. Далее определяется объёмный расход и объем. ПРП изготавливаются цельнометаллическими или сварными (исполнение СВ).
Измеренные значения могут преобразовываться и передаваться с помощью модулей-интерфейсов: импульсный/частотный выход, токовая петля, M-Bus или LoRaWAN. Частот-ный/импульсный/логический выход конфигурируется программным обеспечением (далее ПО) (физически это один выход) и присутствует во всех модификациях ПС. Преобразователь сигналов может быть выполнен с внешним блоком питания или с внутренним блоком питания. Корпус ПРП герметизирован с внутренней стороны, с внешней - имеет металлический защитный кожух.
Управление и настройка расходомеров осуществляется посредством мобильного приложения «URM», работающего на устройствах с операционной системой Android.

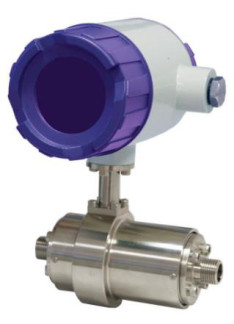

Общий вид расходомеров представлен на рисунке 1.
Пломбировка от несанкционированного доступа, путем установки наклейки на места соединений крышки корпуса ПС расходомера (см. Рисунок 1).
Серийные номера расходомеров имеют буквенно-цифровой формат, наносятся на маркировочную табличку типографическим методом в соответствии с рисунком 2.

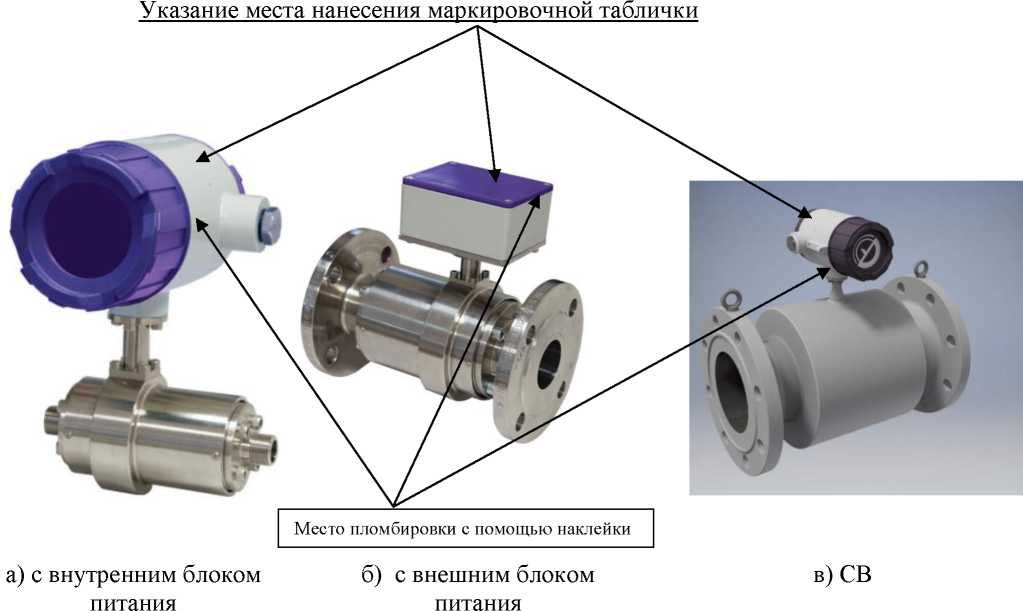

Рисунок 1 - Внешний вид расходомера.
Место нанесения знака утверждения типа и серийного номера
Сер. №: 1000001D64C1
Дата изг.: 07.2022
CG001D64C1
Информацию по входам и выходам см. на крышке БПиКИ
IP66/IP67
Постоянная расходомера GK: 1,7563
Рисунок 2 - Пример маркировочной таблички
Расходомеры имеют встроенное программное обеспечение (далее ПО), устанавливаемое в электронный блок ПС. Встроенное ПО устанавливается в энергонезависимую память электронного блока ПС предприятием-изготовителем с помощью программатора. Доступ к нему после установки невозможен. ПО выполняет функции обработки измерительной информации, преобразования ее в нормированные сигналы.
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Таблица 1 - Идентификационные данные программного обеспечения | |
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | URM |
| Номер версии ПО | Х.Х.1 |
| Обозначение Х в записи номера версии ПО заменяет символы, чески незначимую часть. | отвечающие за метрологи- |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014:
- «высокий» при пломбировке преобразователя сигналов;
- «средний» без пломбировки преобразователя сигналов.
Таблица 2 - Метрологические характеристики._________________________________________
| Наименование характеристики | Значение |
| Диапазоны измерений объемного расхода | См. таблицу 4 |
| Пределы основной допускаемой относительной погрешности измерений объемного расхода и объема, % | См. таблицу 3 |
| Пределы дополнительной допускаемой приведенной к диапазону токового выхода погрешности при преобразовании измеренных значений объемного расхода в сигнал постоянного тока, % | ±0,03 |
| Пределы дополнительной допускаемой относительной погрешности при преобразовании измеренных значений объемного расхода и объема в частотно-импульсный сигнал, % | ±0,03 |
| Коэффициент температурного дрейфа токового выхода, 10’6/°С | ±30,0 |
Таблица 3 - Пределы основной допускаемой относительной погрешности измерений объемного расхода и объема._________________________________________________________________
| Класс точности | Пределы основной допускаемой относительной погрешности измерений объема и объемного расхода в зависимости от скоростей потока, % | ||||
| v<0,1 | 0,1<v<0,28 | 0,28<v<1,0 | 1,0<v<5,0 | 5,0<v<15 | |
| КТ0,3 | ±(0,3 + 0,2/v) | ±0,3 | |||
| КТ0,5 | ±(0,3 + 0,2/v) | ±0,5 | |||
| КТ1,0 | ±(0,3 + 0,2/v) | ±1,0 | |||
| КТ2,0 | ±(0,3 + 0,2/v) | ±2,0 | |||
| Примечание v - скорость потока, м/с | |||||
| Таблица 4 -Диапазоны изме | рений объемного | расхода. | |||
| Диаметр условного прохода DN, мм | Значение расхода, соответствующее скорости потока 0,1 м/с, м3/ч | Значение расхода, соответствующее скорости потока 0,28 м/с, м3/ч | Значение расхода, соответствующее скорости потока 1,0 м/с, м3/ч | Значение расхода, соответствующее скорости потока 5,0 м/с, м3/ч | Максимальное значение расхода, Qmax, м3/ч |
| 15 | 0,06 | 0,18 | 0,64 | 3,18 | 9,54 |
| 25 | 0,18 | 0,49 | 1,77 | 8,84 | 26,5 |
| 32 | 0,29 | 0,81 | 2,90 | 14,5 | 43,4 |
| 40 | 0,45 | 1,27 | 4,52 | 22,6 | 67,9 |
| 50 | 0,71 | 1,98 | 7,07 | 35,3 | 106,0 |
Продолжение таблицы 4 -Диапазоны измерений объемного расхода.
| Диаметр условного прохода DN, мм | Значение расхода, соответствующее скорости потока 0,1 м/с, м3/ч | Значение расхода, соответствующее скорости потока 0,28 м/с, м3/ч | Значение расхода, соответствующее скорости потока 1,0 м/с, м3/ч | Значение расхода, соответствующее скорости потока 5,0 м/с, м3/ч | Максимальное значение расхода, Qmax, м3/ч |
| 65 | 1,19 | 3,34 | 11,9 | 59,7 | 179,2 |
| 80 | 1,81 | 5,07 | 18,1 | 90,5 | 271,4 |
| 100 | 2,83 | 7,9 | 28,3 | 141,4 | 424,1 |
| 150 | 6,36 | 17,8 | 63,6 | 318,1 | 954,3 |
| 200 | 11,3 | 31,7 | 113,1 | 565,5 | 1696 |
| 250 | 17,7 | 49,5 | 176,7 | 883,6 | 2651 |
| 300 | 25,4 | 71,3 | 254,5 | 1272 | 3817 |
| 350 | 34,6 | 97,0 | 346,4 | 1732 | 5195 |
| 400 | 45,2 | 126,7 | 452,4 | 2262 | 6786 |
| 450 | 57,3 | 160,3 | 572,6 | 2863 | 8588 |
| 500 | 70,7 | 197,9 | 706,9 | 3534 | 10603 |
| 600 | 101,8 | 285,0 | 1018 | 5089 | 15268 |
| 700 | 138,5 | 387,9 | 1385 | 6927 | 20782 |
| 800 | 181,0 | 506,7 | 1810 | 9048 | 27143 |
| 900 | 229,0 | 641,3 | 2290 | 11451 | 34353 |
| 1000 | 282,7 | 791,7 | 2827 | 14137 | 42412 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений выходных сигналов: токового, мА частотного, Гц импульсного, имп. | от 4 до 20 от 0 до 4000 не ограничено |
| Степень защиты IP | IP66/IP67; IP66/IP68 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В Напряжение питания встроенной литиевой батареи, В | от 100 до 230 (-15 % / +10 %) 50/60 24 (-80%/ +67%) 3,6 |
| Потребляемая мощность, не более: -переменного тока, В А -постоянного, Вт | 0,2 0,1 |
| Условия эксплуатации: - Максимальное давление измеряемой среды, МПа - Температура измеряемой среды, °С - Температура окружающей среды, °С - Атмосферное давление, кПа - Относительная влажность воздуха при 35 °С, %, не более | 2,5 от +1 до +50 (от +1 до +140)1) от -30 до +50 от 84 до 106,7 95 |
| Масса, кг, не более | 705 |
| Средняя наработка на отказ, ч | 90000 |
| Средний срок службы, лет | 14 |
| Примечание: 1) исполнение СВ | |
наносится на маркировочную табличку расходомеров методом печати, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Количество |
| Расходомер (ПРП и ПС) | 1 шт. в соответствии с заказом |
| Блок питания, совмещенный с клеммами интерфейсов | * 1 шт. |
| Межблочный FTP кабель | * 1 шт. |
| Литиевые батареи (2 шт.), с соединительным разъемом | * 1 шт. |
| Руководство по монтажу, эксплуатации и техническому обслуживанию | * ** 1 шт. |
| Паспорт | 1 шт. |
| * в зависимости от интерфейса и типа преобразователя сигналов * * допускается комплектовать на бумажном или электронном носителе | |
Изложены в разделе 1.3.2 «Принцип действия» руководства по монтажу, эксплуатации и техническому обслуживанию «Расходомеры-счетчики ультразвуковые URM».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ТУ 26.51.63-001-98747340-2022 Расходомеры-счетчики ультразвуковые URM. Технические условия
