| Номер в госреестре | 88736-23 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | DS70000 |
| Изготовитель | Компания Rigol Technologies Co., Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 10.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые DS70000 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее с сенсорным управлением в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника.
Осциллографы имеют две модификации DS70304 и DS70504, отличающиеся верхней частотой полосы пропускания.
Четыре аналоговых канала имеют BNC-совместимые высокочастотные разъемы, к которым могут подключаться пробники различного типа. Осциллографы имеют функции частотомера с разрешением от 3 до 8 разрядов и цифрового вольтметра с разрешением 3 разряда для каждого аналогового канала. Дополнительно по заказу могут быть установлены опция анализатора спектра реального времени DS70000-RTSA и опция глазковой диаграммы с анализом джиттера DS70000-JITTA, а также ряд других функционально-программых опций.
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet.
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении.

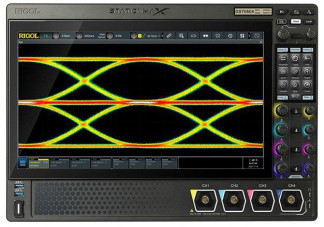

Общий вид передней панели осциллографов представлен на рисунках 1 , вид задней панели осциллографов с указанием схемы пломбирования от несанкционированного доступа (на винте) - на рисунке 2. Фрагмент задней панели с указанием обозначения осциллографа и его заводского (серийного) номера на самоклеющейся этикетке показан на рисунке 3.
вши
• Ф
место нанесения знака утверждения типа схема пломбирования (стикер-наклейка)
место нанесения знака поверки
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | DS70000 Firmware |
| Номер версии (идентификационный номер) | не ниже 00.02.01 |
Метрологические и основные технические характеристики осциллографов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество каналов | 4 |
| Верхняя частота полосы пропускания, ГГц 1) | |
| DS70304 | 3 |
| DS70504 | 5 |
| Коэффициент развертки, с/дел | |
| DS70304 | от 100-10-9 до 1-103 |
| DS70504 | от 50-10-9 до 1 •lO3 |
| Входное сопротивление Явх (по выбору) | (1,00 ±0,01) МОм (50,0 ±1,25) Ом |
| Количество делений вертикальной шкалы | 10 (±5 от центра) |
| Коэффициент отклонения Ко, в последовательности 1-2-5, или Ивх = 1 МОм Явх = 50 Ом | произвольно по выбору от 1 мВ/дел 2) до 10 В/дел от 1 мВ/дел до 1 В/дел |
| 1 | 2 |
| Пределы допускаемой относительной погрешности | |
| коэффициента отклонения, приведенной к полной шкале | ±2,0 |
| напряжения, % 3,4) | |
| Допускаемый уровень собственных шумов (среднеквадратические значения), мВ, не более | |
| Rвх = 1 МОм | |
| ^ = 1 мВ/дел | 0,50 |
| ^ = 2 мВ/дел | 0,50 |
| ^ = 5 мВ/дел | 0,60 |
| ^ = 10 мВ/дел | 0,90 |
| = 20 мВ/дел | 2,0 |
| = 50 мВ/дел | 4,0 |
| ^ = 100 мВ/дел | 8,0 |
| ^ = 200 мВ/дел | 25 |
| ^ = 500 мВ/дел | 30 |
| ^ = 1 В/дел | 60 |
| ^ = 2 В/дел | 110 |
| ^ = 5 В/дел | 300 |
| ^ = 10 В/дел | 600 |
| Rвх = 50 Ом, DS70304 | |
| Kо = 1 мВ/дел | 0,40 |
| ^ = 2 мВ/дел | 0,40 |
| ^ = 5 мВ/дел | 0,60 |
| ^ = 10 мВ/дел | 0,68 |
| Kо = 20 мВ/дел | 1,4 |
| ^ = 50 мВ/дел | 3,5 |
| ^ = 100 мВ/дел | 5,6 |
| ^ = 200 мВ/дел | 15 |
| ^ = 500 мВ/дел | 28 |
| Kо = 1 В/дел | 35 |
| Rвх = 50 Ом, DS70304 | |
| Kо = 1 мВ/дел | 0,50 |
| ^ = 2 мВ/дел | 0,50 |
| ^ = 5 мВ/дел | 0,80 |
| ^ = 10 мВ/дел | 0,90 |
| Kо = 20 мВ/дел | 2,0 |
| ^ = 50 мВ/дел | 5,0 |
| ^ = 100 мВ/дел | 8,0 |
| ^ = 200 мВ/дел | 20 |
| ^ = 500 мВ/дел | 40 |
| Kо = 1 В/дел | 60 |
| 1 | 2 |
| Диапазон установки постоянного напряжения смещения Uof, В | |
| Явх = 1 МОм | |
| 1 мВ/дел < ^ < 50 мВ/дел | ±1,0 |
| 51 мВ/дел < ^ < 260 мВ/дел 265 мВ/дел < ^ < 10 В/дел Явх = 50 Ом | ±30 ±100 |
| 1 мВ/дел < ^ < 100 мВ/дел | ±1,0 |
| 102 мВ/дел < ^ < 1 В/дел | ±4,0 |
| Пределы допускаемой абсолютной погрешности установки пос смещения, В Uof < 200 мВ Uof > 200 мВ | гоянного напряжения (0,1-Ко\дел + 0,002 + 0,0'15HUof1) (0,1-Ко-дел + 0,002+ 0,010-IUofl) |
| Пределы допускаемой относительной погрешности частоты 10 МГц опорного генератора при выпуске из производства или после подстройки в рабочем диапазоне температур | ±5 10-7 |
| Пределы допускаемого относительного дрейфа частоты 10 МГц опорного генератора за один год 5n | ±110-6 |
| 1) По уровню напряжения 0,707 (-3 дБ) при входном сопротивлении 50 Ом. 2) Коэффициенты отклонения 1 мВ/дел и 2 мВ/дел являются цифровым масштабным увеличением коэффициента отклонения 4 мВ/дел. 3) После выполнения процедуры автоподстройки (Self-calibration). 4) Напряжение полной шкалы составляет 8 делений по вертикали для всех коэффициентов отклонения, кроме 1 мВ/дел и 2 мВ/дел. Для коэффициентов отклонения 1 мВ/дел и 2 мВ/дел напряжение полной шкалы равно 32 мВ. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение сети питания частотой 50 Гц, В | от 100 до 240 |
| Потребляемая мощность, Вт, не более | 500 |
| Габаритные размеры, мм | |
| ширина | 439 |
| глубина | 491 |
| высота | 310 |
| Масса, кг, не более | 22,5 |
| Рабочие условия применения | |
| температура окружающего воздуха, °C | от 0 до +50 |
| относительная влажность воздуха, % | |
| при температуре ниже +30 °C | до 90 |
| при температуре от +30 до +40 °C | до 75 |
| при температуре свыше +50 °C | до 45 |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель корпуса в виде самоклеющейся этикетки (Рис. 2).
представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Осциллограф цифровой | DS70304/DS70504 | 1 |
| Пассивный пробник напряжения 500 МГц | RP3500A | 4 |
| Кабель сетевой | - | 1 |
| Кабель USB | - | - |
| Опции и принадлежности | по заказу | по заказу |
| Руководство по эксплуатации | август 2021 | 1 |
приведены в главе 3 «Измерения» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц».
| Зарегистрировано поверок | 85 |
| Поверителей | 11 |
| Актуальность данных | 07.11.2024 |
