| Номер в госреестре | 88738-23 |
| Наименование СИ | Калибраторы токовой петли |
| Обозначение типа СИ | АКИП-7306 |
| Изготовитель | "Double King Industrial Holdings Co., Limited", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 10.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы токовой петли АКИП-7306 (далее - калибраторы) предназначены для измерения напряжения и силы постоянного тока, а также воспроизведения силы постоянного тока.
Принцип действия калибраторов заключается в преобразовании входных аналоговых сигналов в цифровую форму с помощью аналого-цифрового преобразователя и преобразовании выходных дискретных сигналов в аналоговую форму с помощью цифро-аналогового преобразователя с последующей индикацией на жидкокристаллическом дисплее.
Калибраторы исполняются в одной модификации: АКИП-7306.
Конструктивно калибраторы выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием.
На лицевой панели калибраторов расположены жидкокристаллический дисплей, органы управления, входные и выходные разъемы для подключения измерительных проводов.
На задней панели калибраторов расположены батарейный отсек, упор-подставка и серийный номер. Серийный номер состоит из арабских цифр; наносится на корпус в виде наклейки.
Опломбирование калибраторов не предусмотрено.
Конструкция калибраторов не предусматривает нанесения знаков поверки.

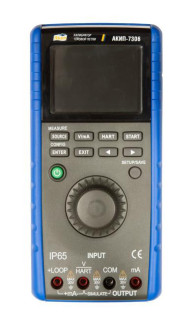

На рисунке 1 представлен общий вид калибраторов, места нанесения знака утверждения типа и серийного номера.
Рисунок 1 - Общий вид калибраторов, места нанесения знака утверждения типа (А) и
серийного номера (Б)
Программное обеспечение калибраторов встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения калибраторов представлены в таблице 1.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО) | не ниже 0.01 |
Метрологические и технические характеристики калибраторов
представлены в таблицах 2 - 5.
Таблица 2 - Измерение напряжения постоянного тока
| Диапазон измерений, В | Разрешение, В | Пределы допускаемой абсолютной погрешности, В |
| от -5 до +28 включ. | 0,001 | ±(0,0001 иизм+0,0028) |
| Примечание: Иизм - измеренное значение напряжения. | ||
| Диапазон измерений, мА | Разрешение, мА | Пределы допускаемой абсолютной погрешности, мА |
| от -4 до +33 включ. | 0,001 | ±(0,0001 1изм+0,0033) |
| Примечание: 1изм - измеренное значение силы тока. | ||
| Таблица 4 - Воспроизведение силы постоянного тока | ||
| Диапазон измерений, мА | Разрешение, мА | Пределы допускаемой абсолютной погрешности, мА |
| от 0 до +22 включ. | 0,001 | ±(0,0001 1уст+0,0033) |
Примечание:
1уст - установленное значение силы тока.
Таблица 5 - Технические характеристики калибраторов
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 75 от 84,0 до 106,7 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +30 °С), %, не более - атмосферное давление, кПа | от 0 до +50 80 от 84,0 до 106,7 |
| Масса, кг, не более | 0,600 |
| Габаритные размеры (ширинахвысотахглубина), мм | 206х97х60 |
наносится на переднюю панель калибраторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность калибраторов
| Наименование | Обозначение | Количество, шт. |
| Калибратор токовой петли | АКИП-7306 | 1 |
| Измерительные провода, комплект | - | 2 |
| Зажим типа «крокодил» | - | 4 |
| Щуп-наконечник с зажимом «крокодил» | - | 2 |
| Предохранитель | - | 2 |
| Источник питания (тип AAA) | - | 4 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе «Назначение» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»;
Стандарт предприятия «Double King Industrial Holdings Co., Limited», Китай на калибраторы токовой петли АКИП-7306.
| Зарегистрировано поверок | 65 |
| Поверителей | 11 |
| Актуальность данных | 17.09.2024 |
