Государственный реестр средств измерений

Панели терминальные Т437 АI 08 211, 88739-23

88739-23
Панели терминальные Т437 AI 08 211 (далее - панели) предназначены для преобразований унифицированных сигналов силы постоянного тока, поступающих от активных или пассивных датчиков аналоговых параметров, в сигналы напряжения постоянного тока.
Карточка СИ
Номер в госреестре 88739-23
Наименование СИ Панели терминальные
Обозначение типа СИ Т437 АI 08 211
Изготовитель Общество с ограниченной ответственностью "Прософт-Системы" (ООО "Прософт-Системы"), г. Екатеринбург
Год регистрации 2023
Срок свидетельства 10.04.2028
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Панели терминальные Т437 AI 08 211 (далее - панели) предназначены для преобразований унифицированных сигналов силы постоянного тока, поступающих от активных или пассивных датчиков аналоговых параметров, в сигналы напряжения постоянного тока.

Описание

Принцип действия панелей заключается в том, что выходной ток первичного измерительного преобразователя, подключенного к входным клеммам панели, протекает через прецизионный резистор. Падение напряжения на прецизионном резисторе пропорционально выходному току измерительного преобразователя. Коэффициент преобразования равен сопротивлению прецизионного резистора. Напряжение с прецизионного резистора поступает на выходные разъемы панели.

Конструктивно панели представляют собой плату, установленную в пластиковый корпус, предназначенный для крепления на DIN-рейку. На плате установлены прецизионные резисторы на каждый канал, светодиодные индикаторы наличия напряжения питания, преобразователи постоянного напряжения для питания пассивных датчиков, перемычки для изменения схемы подключения конкретного канала, входные клеммы и выходные разъемы.

Заводской номер, состоящий из восьми цифр, наносится типографским методом на маркировочную наклейку, расположенную на тыльной стороне входной клеммной колодки.

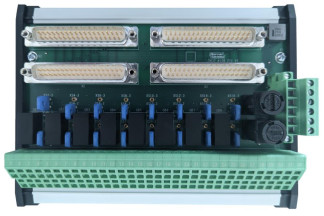

Общий вид панелей с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 1. Нанесение знака поверки на панели в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) панелей не предусмотрено.

Место нанесения знака утверждения типа и заводского номера

Рисунок 1 - Общий вид панелей с указанием места нанесения знака утверждения типа и

заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон силы постоянного тока входного сигнала, мА

от 4 до 20

Диапазон напряжения постоянного тока выходного сигнала, В

от 1 до 5

Пределы допускаемой приведенной к диапазону преобразований основной погрешности преобразований силы постоянного тока в напряжение постоянного тока, %

±0,02

Пределы допускаемой приведенной к диапазону преобразований дополнительной погрешности преобразований силы постоянного тока в напряжение постоянного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур на 1 °С, %

±0,0005

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +35 от 5 до 80 от 84,0 до 106,7

Наименование характеристики

Значение

Количество каналов преобразований

8

Номинальное входное сопротивление постоянному току каналов преобразований, Ом

250

Параметры электрического питания: - напряжение постоянного тока, В

от 20 до 30

Потребляемая сила электрического тока, А, не более

2

Габаритные размеры (ширинахвысотахглубина), мм, не более

192х62х128

Масса, кг, не более

0,5

Рабочие условия измерений:

-    температура окружающей среды, °С

-    относительная влажность (без образования конденсата), %

-    атмосферное давление, кПа

от +1 до +60 до 98 от 84,0 до 106,7

Средняя наработка на отказ, ч

200000

Средний срок службы, лет

20

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Панель терминальная Т437 AI 08 211

ПБКМ.424359.033-428

1 шт.

Паспорт

ПБКМ.424359.033-428 ПС

1 экз.

Руководство по эксплуатации

ПБКМ.424359.033-428 РЭ

1 экз.*

Системный кабель

С37 UU 32 1xx

4 шт.**

* Предоставляется по требованию Заказчика.

** Не входит в основной комплект поставки панели и заказывается отдельно.

Сведения о методах измерений

приведены в разделе 1.4.2 «Описание работы» руководства по эксплуатации ПБКМ.424359.033-428 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»; ПБКМ.424359.033 ТУ «Панели терминальные T, TS. Технические условия».

88739-23
Номер в ГРСИ РФ:
88739-23
Производитель / заявитель:
Общество с ограниченной ответственностью "Прософт-Системы" (ООО "Прософт-Системы"), г. Екатеринбург
Год регистрации:
2023
Cрок действия реестра:
10.04.2028
