| Номер в госреестре | 88742-23 |
| Наименование СИ | Модули контроля изоляции |
| Обозначение типа СИ | МКИ |
| Изготовитель | Общество с ограниченной ответственностью "Научно-исследовательский и проектно-конструкторский институт электроагрегатов и передвижных электростанций с опытным производством" (ООО "НИИЭлектроагрегат"), г. Курск |
| Год регистрации | 2023 |
| Срок свидетельства | 10.04.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули контроля изоляции МКИ (далее - МКИ) предназначены для измерений электрического сопротивления изоляции относительно корпуса (земли) в электрических трехфазных или однофазных сетях с изолированной нейтралью с номинальными междуфазными напряжениями 230 В или 400 В частотой 50 Гц или 400 Гц.
Принцип действия МКИ основан на измерении напряжения в диагонали измерительного моста из высокоомных прецизионных резисторов, одним из плеч которого является сопротивление изоляции, питающегося от источника постоянного тока. При снижении сопротивления изоляции ниже установленного в микроконтроллере значения формируется сигнал «АВАРИЯ» и включается сигнальное реле (замыкается «сухой контакт»).
МКИ выпускается в 2 модификациях, БЦЖИ.424311.312-01 и БЦЖИ.424311.312-02, которые отличаются значением установленного электрического сопротивления порога срабатывания (аварийного) сопротивления изоляции, а также значением частоты контролируемой сети (50 Гц или 400 Гц).
МКИ конструктивно выполнены в едином пластмассовом корпусе. В состав МКИ входят: устройство сопряжения с электрической сетью, опорное электрическое сопротивление, микроконтроллер для обработки измерений и реализации алгоритма управления, релейная плата, элементы ручного управления, индикаторы «АВАРИЯ» и «НОРМА». На лицевой панели МКИ расположены кнопка «КОНТРОЛЬ» и светодиодные индикаторы «АВАРИЯ» и «НОРМА». На задней панели расположен разъем для соединения с сетью и выходными контактами реле. МКИ являются цифровым устройством. Схема построена на базе микроконтроллера, определяющего минимально допустимое сопротивление изоляции сети с изолированной нейтралью. Значение электрического сопротивления порога срабатывания задается при регулировке МКИ на заводе -изготовителе. Возможны два варианта оформления лицевой панели управления с нанесёнными названием и логотипом предприятия изготовителя: вертикальное и горизонтальное.
Рабочее положение МКИ - произвольное.
Основная область применения МКИ: для контроля изоляции в составе передвижных электроагрегатов и электростанций или в электрических сетях с изолированной нейтралью.
МКИ имеют заводские номера в цифровом формате, обеспечивающие идентификацию каждого экземпляра. Заводской номер и модификация МКИ наносятся на самоклеящуюся этикетку, которая крепится на корпусе МКИ.

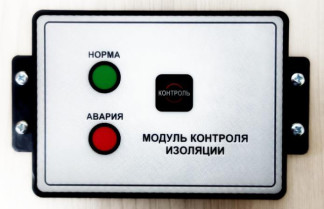

Общий вид МКИ с местом нанесения знака утверждения типа и заводского номера представлен на рисунке 1.
Пломбирование от несанкционированного доступа осуществляется наклеиванием к крышке корпуса лицевой панели, ограничивающей доступ к крепёжным элементам конструкции. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения знака утверждения типа
а) лицевая панель МКИ в горизонтальном исполнении б) задняя панель МКИ
в) лицевая панель МКИ в вертикальном исполнении
отсутствует.
Таблица 1 - Метрологические характеристики
| Характеристика | Значение |
| Номинальное междуфазное напряжение контролируемой сети переменного тока, В: | 230; 400 |
| Номинальная частота контролируемой сети переменного тока, Г ц, для модификации: - БЦЖИ.424311.312-01 - БЦЖИ.424311.312-02 | 50 400 |
| Номинальное значение установленного электрического сопротивления порога срабатывания Ян , кОм, для модификации: - БЦЖИ.424311.312-01 - БЦЖИ.424311.312-02 | 26 75 |
| Пределы допускаемой основной относительной погрешности измерений установленного электрического сопротивления порога срабатывания, %, не более | ±10 |
| Допускаемое изменение значения сопротивления изоляции сети, при котором после сигнала «Авария» индицируется сигнал «Норма», AR^ кОм, не более | 1 з' Rh |
| Пределы допускаемой дополнительной абсолютной погрешности измерений установленного электрического сопротивления порога срабатывания: - при изменении напряжения питания от 130 до 320 В, кОм, не более - при изменении температуры окружающего воздуха от -50 до +60 °С, кОм , не более | ±0,15 • Rh ±0,5- Rh |
| Время между понижением электрического сопротивления менее установленного порога срабатывания и моментом включения индикатора «АВАРИЯ», с, не более | 3 |
Таблица 2 - Основные технические характеристики
| Характеристика | Значение |
| Потребляемая мощность, Вт, не более | 2 |
| - Параметры электрического питания: - напряжение питания от сети переменного тока, В - частота питающей сети, Гц, для модификации: БЦЖИ.424311.312-01 БЦЖИ.424311.312-02 | от 130 до 320 50 400 |
| Характеристика | Значение |
| Максимальная сила оперативного тока, мкА | 25 |
| Максимальное напряжение оперативного тока, В | 38 |
| Класс защиты | ip 30 |
| Г абаритные размеры, мм, не более длина (с разъемом) ширина высота | 120 75 38 |
| Масса, кг, не более | 0,2 |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа - номинальное значение напряжения питания от сети переменного тока, В | от +15 до +25 от 30 до 80 от 84 до 106 230 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа | от -50 до +60 95 от 84,0 до 106,7 |
| Г арантийная наработка на отказ, ч | 10000 |
| Срок службы, лет, не менее | 12 |
наносится на заднюю панель МКИ и на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Модуль контроля изоляции МКИ модификации | БЦЖИ.424311.312-01 или БЦЖИ.424311.312-02 | 1 шт. | - |
| Кабельный соединитель | - | 1 шт. | установлен на МКИ |
| Крепежный комплект МКИ | - | 1 комплект | установлен на МКИ |
| Руководство по эксплуатации | БЦЖИ.424311.312-01 РЭ БЦЖИ.424311.312-02 РЭ | 1 экз. | - |
| Паспорт | БЦЖИ.424311.312-01 ПС БЦЖИ.424311.312-02 ПС | 1 экз. | - |
| Упаковка | - | 1 шт. | - |
приведены в разделе 2 руководства по эксплуатации БЦЖИ.424311.312-01 РЭ, БЦЖИ.424311.312-02 РЭ.
Нормативные документы, устанавливающие требования средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
БЦЖИ.424311.312 ТУ «Модули контроля изоляции МКИ. Технические условия».
