| Номер в госреестре | 88743-23 |
| Наименование СИ | Анализаторы пыли |
| Обозначение типа СИ | LCD-80 |
| Изготовитель | DXG Ltd., Республика Корея |
| Год регистрации | 2023 |
| Срок свидетельства | 10.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы пыли LCD-80 (далее - анализаторы) предназначены для измерений массовой концентрации взвешенных частиц в пылегазовых потоках стационарных источников загрязнения окружающей среды.
Принцип действия анализаторов - оптико-абсорбционный. Излучение от источника проходит через анализируемый пылегазовый поток со взвешенными частицами пыли, отражается в обратном направлении от отражателя и регистрируется фотоприёмником. Изменение интенсивности зарегистрированного излучения, обусловленное наличием частиц пыли, пропорционально массовой концентрации пыли в потоке.
Конструктивно анализаторы состоят из 3-х блоков: приёмопередатчика, отражателя и контроллера.
Приёмопередатчик включается в себя источник оптического излучения (лазерный диод с длинной волны 650 нм), приёмник, оптические и электронные компоненты, обеспечивающие функционирование приёмопередатчика. Отражатель выполнен на основе триппель-призмы, заключенной в защитный корпус. Приёмопередатчик и отражатель оснащены фланцами, позволяющими осуществлять их монтаж на газоходах диаметром от 1 до 10 м. Фланцы имеют патрубки (штуцеры) для подключения внешней системы обдува оптических поверхностей блоков. В качестве системы обдува может применяться магистральная линия сжатого воздуха или дополнительный блок обдува.
Управление анализаторами осуществляется с помощью контроллера со специализированным программным обеспечением посредством сенсорного дисплея. Контроллер выполнен в виде металлического шкафа с защитой от воздействия окружающей среды и снабжён ключевым замком. Передача данных осуществляется по интерфейсу связи RS-422. Реализована возможность сигнализации с помощью релейного выхода. Предусмотрено оснащение цифровыми и аналоговыми выходами, а также цифровым входом для дистанционного управления. Электрическое питание осуществляется от сети переменного тока. Результаты измерений представляются в виде значений массовой концентрации пыли.
Общий вид анализаторов, места нанесения знака утверждения типа и заводского номера приведены на рисунках 1 и 2. Пломбировка корпуса и нанесение знака поверки на анализатор не предусмотрены. Идентификация анализаторов осуществляется с помощью этикетки, расположенной на контроллере. На этикетке указывается заводской номер в буквенно-цифровом формате и дата выпуска.

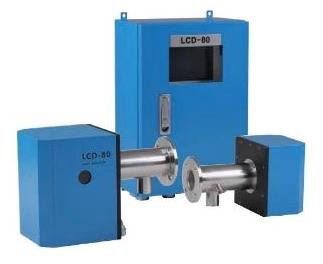

Рисунок 1 - Общий вид анализаторов
Место нанесения знака утверждения типа (передняя панель контроллера)
Место нанесения заводского номера (этикетка)
Анализаторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. К метрологически значимой части встроенного ПО относится всё ПО. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Номер версии (идентификационный номер) ПО, не ниже | 11000-ХХ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовой концентрации пыли, мг/м3 | от 0 до 2300 |
| Диапазон измерений массовой концентрации пыли мг/м3 | от 0 до 2000 |
| Поддиапазоны измерений массовой концентрации пыли, мг/м3 | от 0 до 100 включ. св. 100 до 2000 |
| Пределы допускаемой приведённой погрешности 2) измерений массовой концентрации пыли 3) в поддиапазоне от 0 до 100 включ. мг/м3, % | ±20 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации пыли 3) в поддиапазоне св. 100 до 2000 мг/м3, % | ±20 |
| 1) Для газохода диаметром 1 м (оптическая длина пути 2 м). 2) К верхней границе поддиапазона измерений. 3) После проведения градуировки на анализируемой среде. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение сети переменного тока, В | 230±23 |
| - частота сети переменного тока, Г ц | 50±1 |
| Потребляемая мощность, В-А, не более | 200 |
| Габаритные размеры, мм, не более | |
| - приёмопередатчик | |
| - высота | 270 |
| - ширина | 200 |
| - длина | 400 |
| - отражатель | |
| - высота | 200 |
| - ширина | 200 |
| - длина | 320 |
| - контроллер | |
| - высота | 500 |
| - ширина | 330 |
| - длина | 210 |
| Масса, кг, не более | |
| - приёмопередатчик | 8 |
| - отражатель | 6 |
| - контроллер | 16 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +5 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч, не менее | 24000 |
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор пыли | LCD-80 | 1 шт. |
| Комплект принадлежностей | - | 1 комп. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| Комплектность анализатора и принадлежностей согласовывается при заказе. | ||
приведены в руководстве по эксплуатации на анализаторы, глава 4 «Работа программного обеспечения».
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;
Стандарт предприятия DONGWOO OPTRON Co. Ltd.
