| Номер в госреестре | 88746-23 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 246 на ПСП "Байтуган" ООО "БайТекс" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ"), Московская обл., г. Щелково |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 246 на ПСП «Байтуган»
ООО «БайТекс» (далее - СИКН) предназначена для автоматизированных измерений массы нефти.
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти.
При прямом методе динамических измерений массу брутто нефти определяют с применением преобразователей массового расхода. Выходные электрические сигналы преобразователей поступают на соответствующие входы контроллера измерительновычислительного, который преобразуют их и вычисляет массу нефти по реализованному в нем алгоритму.
Массу нетто нефти вычисляет контроллер измерительно-вычислительный, как разность массы брутто нефти и массы балласта, используя результаты определения массовых долей воды, механических примесей и массовой концентрации хлористых солей в испытательной лаборатории.
СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока фильтров (БФ), блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее - БИК); системы обработки информации. В указанные технологические блоки входят средства измерений, приведенные в таблице 1, по своему функционалу участвующие в измерениях массы брутто нефти, контроле и измерении показателей качества нефти, а также контроле технологических режимов работы СИКН.
Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
Т а б л и ц а 1 - Состав СИКН
| Наименование измерительного компонента | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФ ОЕИ) |
| Счетчик-расходомер массовый Micro Motion модификации CMF* | 45115-10 |
| Наименование измерительного компонента | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФ ОЕИ) |
| Счетчики-расходомеры массовые Micro Motion модели CMF* | 45115-16 |
| Датчики температуры Rosemount 3144Р | 63889-16 |
| Преобразователи давления измерительные 3051 | 14061-15 |
| Расходомер-счетчик ультразвуковой Prosonic Flow модели 92F | 29674-12 |
| Преобразователи плотности и расхода CDM модификации CDM 100P | 63515-16 |
| Преобразователи плотности и вязкости FVM | 62129-15 |
| Влагомеры нефти поточные УДВН-1пм | 14557-15 |
| Комплекс измерительно-вычислительный ИМЦ-07** | 75139-19 |
| *Далее по тексту - СРМ. “Далее по тексту - ИВК. |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих основных функций:
- автоматизированные измерения массы нефти прямым методом динамических измерений в рабочем диапазоне расхода;
- автоматические измерения температуры, давления (избыточное, дифференциальное), плотности, вязкости нефти, объемной доли воды в нефти;
- измерения температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;
- проведение контроля метрологических характеристик и поверки СРМ с применением трубопоршневой установки;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушения установленных границ;
- вычисление массы нетто нефти;
- автоматическое регулирование расхода нефти через БИК для обеспечения требований ГОСТ 2517 - 2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический и ручной отбор проб нефти;
- защита информации от несанкционированного доступа;
- регистрация и хранение результатов измерений, формирование отчетов.
Заводской номер 663/2019, состоящий из трех цифр и указанных через косую черту
четырех цифр года изготовления, наносится на табличку, установленную на стене технологического блока СИКН (рисунок 1), методом лазерной гравировки.
Пломбировка СИКН не предусмотрена.
| ' ООО "СНГ ^ 141100, Московская обл.. г. Щелково, ул. Заводская, д.1, корп. 1 Тел.: 8 (495) 995-01-53 Тел./факс: 8 (495) 741-21-18 e-mail: office@ooosng.ru | ||
| Система измерений количества и показателей качества нефти (СИКН) №246 на ПСП «Байтуган» ООО «БайТекс» | ЕН[ | |
| ПРЕДПРИЯТИЕ изготовитель | ООО "СНГ ___ | |
| • :АИМЕНОВАНИЕ изделия | Блок технолотчеспй i --——'—" | |
| ОБОЗНАЧЕНИЕ | 0015.11.00.0CCL—..... | |
| ЗАВОДСКОЙ НОМЕР | 663/2019“ | |
| ДАТА ИЗГОТОВЛЕНИЯ | 10.2019 | |
| МАССА, кг | 27350 | У* |

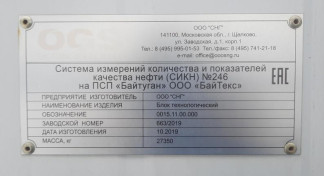

Рисунок 1 - Табличка с указанием места нанесения заводского номера
Место
нанесения
заводского
номера
СИКН имеет программное обеспечение (ПО), реализованное в ИВК и компьютерах автоматизированного рабочего места (АРМ) оператора и обеспечивает реализацию функций СИКН. Идентификационные данные ПО СИКН указаны в таблице 2. Метрологические характеристики СИКН указаны с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
| Таблица 2 - Идентификационные данные ПО | ||||
| Идентификационные данные (признаки) | Значение | |||
| ИВК (основной, резервный) | АРМ оператора «ФОРВАРД Pro» (основное, резервное) | |||
| Идентификационное наименование ПО | EMC07.Metrology.dll | ArmA.dll | ArmMX.dll | ArmF.dll |
| Номер версии (идентификационный номер ПО) | PX.7000.01.08 | 4.0.0.2 | 4.0.0.4 | 4.0.0.2 |
| Цифровой идентификатор ПО | 6CFE8968 | 1D7C7BA0 | E0881512 | 96ED4C9B |
Метрологические и основные технические характеристики СИКН и показатели измеряемой среды приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода нефти*, т/ч | от 15,00 до 91,32 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
| *Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений | |
Таблица 4 - Основные технические характеристики СИКН и физико-химические показатели измеряемой среды_
| Наименование характеристики | Значение |
| Количество измерительных линий, шт. | 3 (две рабочие, одна контрольно-резервная) |
| Избыточное давление нефти, МПа | |
| - рабочее | 0,5 |
| - минимально допустимое | 0,3 |
| -максимально допустимое | 1,6 |
| Режим работы СИКН | непрерывный |
| Показатели измеряемой среды: | |
| - измеряемая среда | нефть по ГОСТ Р 51858 «Нефть. Общие технические условия» |
| - температура, °С | от +5 до +40 |
| - плотность в рабочем диапазоне температуры, кг/м3 | от 879 до 910 |
| - вязкость кинематическая в рабочем диапазоне | |
| температуры, мм2/с (сСт), не более | 40 |
| - массовая доля воды, %, не более | 0,5 |
| - массовая доля механических примесей, %, не более | 0,05 |
| - массовая концентрация хлористых солей, мг/дм3, не более | 100 |
| - давление насыщенных паров, кПа (мм рт. ст.), не более | 66,7 (500) |
| - содержание свободного газа | не допускается |
| Параметры электрического питания: - напряжение переменного тока, В | 380±38, трехфазное 220±22, однофазное |
| - частота переменного тока, Гц | 50±1 |
| Условия эксплуатации | |
| - температура окружающего воздуха в блоках БФ, БИЛ, БИК, оС | от +5 до +18 |
| - температура окружающего воздуха в | |
| помещении операторной, оС | от +15 до +25 |
| Средний срок службы, лет, не менее | 10 |
Комплектность СИКН приведена в таблице 5.
аблица 5 - Комплектность СИКН
| Наименование | Обозначение | Количество, шт./ экз. |
| Система измерений количества и показателей качества нефти № 246 на ПСП «Байтуган» ООО «БайТекс» | 1 | |
| Инструкция по эксплуатации | - | 1 |
приведены в документе «Инструкция. 0015.01.00.000 ИС. МИ. ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 246 на ПСП «Байтуган» ООО «БайТекс», регистрационный номер в ФИФ ОЕИ ФР.1.29.2020.38312.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
