| Номер в госреестре | 88747-23 |
| Наименование СИ | Преобразователи напряжения измерительные |
| Обозначение типа СИ | ИПН МИР |
| Изготовитель | Общество с ограниченной ответственностью "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ МИР ИННОВАЦИОННЫХ РЕШЕНИЙ" (ООО "НПК МИР"), г. Екатеринбург |
| Год регистрации | 2023 |
| Срок свидетельства | 11.04.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи напряжения измерительные ИПН МИР (далее - преобразователи) предназначены для масштабных преобразований напряжения переменного тока и передачи сигнала измерительной информации приборам измерения, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия преобразователя основан на методе емкостного деления, с последующим усилением выходного сигнала усилителем, питаемого от этого же емкостного делителя напряжения.
Преобразователи состоят из делителя напряжения и блока усиления сигнала, помещенные в единый корпус.
Преобразователи являются однофазными, заземляемыми, литыми. Корпус преобразователей выполнен из полимерной изоляции. На корпусе расположены элементы крепления и разъёмные соединения для подключения первичной и вторичных цепей. Преобразователи выполнены с одной вторичной обмоткой.
На боковой части преобразователи имеет табличку с техническими данными, на которой напечатан заводской номер в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.
Преобразователи изготавливаются в следующих модификациях, которые отличаются видом установки, габаритными размерам, массой и номинальным значением напряжения первичной обмотки:
ИПН МИР - ХХ / Х У2
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Вид установки:
1 - отдельная; 2 - в кабельных адаптерах
Класс напряжения первичной обмотки 6, 10 или 11 кВ
Фирменное обозначение
Преобразователи вида установки 1 выполнены в виде опорных изоляторов с оребрением для увеличения длины пути утечки, а вида установки 2 - в виде заглушки для кабельного адаптера.
Рабочее положение преобразователей в пространстве - любое.
Нанесение знака поверки на преобразователи не предусмотрено.

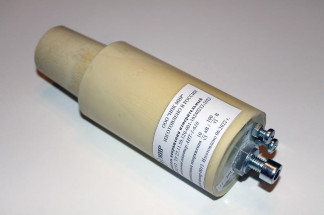

Общий вид средства измерений, места нанесения заводского номера (А), обозначение мест нанесения пломбировки от несанкционированного доступа (В) и знака утверждения типа (С) приведены на рисунках 1, 2.
Рисунок 2 - Общий вид преобразователей вида установки 2
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения первичного напряжения переменного тока Ином1, кВ | 6/V3, 10/V3 или 11/V3 |
| Диапазон значений первичного напряжения переменного тока, кВ | от 0,8ином1 до 1,2 • ином1 |
| Номинальное значение напряжения вторичной обмотки, В | 100/V3 |
| Класс точности вторичной обмотки по ГОСТ 1983-2015 | 0,5 |
| Номинальные мощности вторичной обмотки в диапазоне cos9 от 0,8 до 1,0, ВА | от 0 до 2,5 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (Высота х Максимальный диаметр), мм, не более - для преобразователей вида установки 1 - для преобразователей вида установки 2 | 122 х 132 187 х 122 |
| Масса, кг, не более - для преобразователей вида установки 1 - для преобразователей вида установки 2 | 3,8 4,6 |
| Условия эксплуатации У2 по ГОСТ 15150-69 в диапазоне температур, оС | от -40 до +40 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 20 175200 |
Знак утверждения типа наносится на информационную табличку методом флексографической печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Преобразователь напряжения измерительный | ИПН МИР | 1 |
| Паспорт | МИР.04.00.00 ПС | 1 |
| Руководство по эксплуатации | МИР.04.00.00 РЭ | 1 |
приведены в разделе 2 документа МИР.04.00.00 РЭ «Преобразователи напряжения измерительные ИПН МИР. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия; Государственная поверочная схема, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3453 «Государственный первичный специальный эталон и государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока
промышленной частоты в диапазоне от 0,1/ л/3 до 750/ л/3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ТУ 27.11.50.120-001-16240232-2022 Преобразователи напряжения измерительные ИПН МИР. Технические условия.
| Зарегистрировано поверок | 51 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
