| Номер в госреестре | 88748-23 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-80 |
| Изготовитель | Акционерное общество "Салаватнефтемаш" (АО "Салаватнефтемаш"), Республика Башкортостан, г. Салават |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС- 80 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти.
Резервуар представляет собой металлический сосуд в форме горизонтально лежащего цилиндра с коническими днищами закрытые теплоизоляцией.
Теплоизоляция перед началом работ по поверке частично демонтируется для открытия доступа проведения геометрических измерений параметров резервуаров.
Принцип действия резервуаров основан на заполнении его нефтью до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары не имеют в конструкции частей, влияя на которые могут быть изменены результаты измерений.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены типографским способом в паспорт резервуаров и на металлическую табличку, закрепленную на днище резервуара ударным методом.
К резервуарам данного типа относятся резервуары горизонтальные стальные цилиндрические с заводскими номерами 70355, 70356, 70360 расположенные по адресу РТ, Мамадышский район, село Средние Кирмени, Пункт подготовки и сбора нефти Шийского месторождения нефти (СП-53).

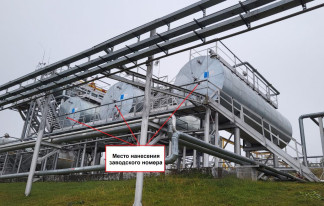

Общий вид резервуаров с указанием места установки таблички с заводским номером приведен на рисунке 1 .
Внешний вид металлических табличек с нанесенными на них заводскими номерами приведен на рисунке 2.
Нанесение знака поверки на резервуары не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 80 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не более | 20 |
Таблица 3
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС- 80 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в разделе 1 «Техническая характеристика и параметры» паспорта резервуара
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
