Государственный реестр средств измерений

Резервуар стальной горизонтальный цилиндрический ЕП-5-1600-1700, 88760-23

88760-23
Резервуар стальной горизонтальный цилиндрический ЕП-5-1600-1700 (далее -резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 88760-23
Наименование СИ Резервуар стальной горизонтальный цилиндрический
Обозначение типа СИ ЕП-5-1600-1700
Изготовитель Акционерное общество "Ремонтно-механический завод "Енисей" (АО "РМЗ "Енисей"), г. Красноярск
Год регистрации 2023
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар стальной горизонтальный цилиндрический ЕП-5-1600-1700 (далее -резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 5 м3 подземного расположения.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен на маркировочную табличку резервуара (рисунок 1).

Резервуар ЕП-5-1600-1700 с заводским номером 6697, расположен на территории ЛПДС «Омск» по адресу: Омская область, г. Омск.

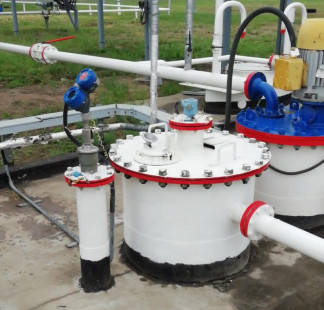

Эскиз общего вида резервуара приведен на рисунке 2. Фотография горловин и измерительного люка приведена на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

»

Ремонтко-механичесхий за(>о<! Емкость ЕП 5^1600 1700•J CO'X.

I\орябкоЬь’^ №    -

Рсгчепно^. счйлеиие, мПа

и i*nj eL f>j' П^бюу -</■

Л.^,уСГ'!Мг1' .

'-Ь it, ■>

-а- Т1ем

., I ‘

M.iU

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

5

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

30

Таблица 3- Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

ЕП-5-1600-1700

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методах измерений

приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
