Дальномеры лазерные Dimetix, 88761-23

Дальномеры лазерные Dimetix (далее - дальномеры) предназначены для измерения расстояний.

Документы

Карточка СИ

Номер в госреестре	88761-23
Наименование СИ	Дальномеры лазерные
Обозначение типа СИ	Dimetix
Изготовитель	"Dimetix AG", Швейцария
Год регистрации	2023
Срок свидетельства	11.04.2028
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Дальномеры лазерные Dimetix (далее - дальномеры) предназначены для измерения расстояний.

Описание

Принцип действия дальномеров основан на определении разности фаз и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние

Нулевой (начальной) точкой отсчёта дальномеров является передний торец корпуса. Результаты измерений выводятся на дисплее персонального компьютера и регистрируются в памяти персонального компьютера.

Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами осуществляется при помощи персонального компьютера.

Питание осуществляется от внешнего адаптера питания.

Обозначение дальномеров приведено на рисунке 1.

D A B- CD- EFG

Верхняя граница диапазона измерений (с отражательной пластиной), м:

- 050 - 50 метров

- 150 - 150 метров

- 500 - 500 метров

Предел допускаемой средней квадратической погрешности измерений расстояний, мм:

10 - 1 мм 30 - 3 мм 50 - 5 мм

Диапазон рабочих температур, °С: E - от минус 40 до 60 H - от минус 10 до 60 N - от минус 10 до 50

Функция автоматизации измерений (не влияет на метрологические характеристики): P - профессиональная E - расширенная A - продвинутая B - базовая

Для защиты от несанкционированного доступа к элементам схемы дальномеры имеют защитную пломбу завода-изготовителя, разрушающуюся при вскрытии корпуса. Пломбируется один из винтов, удерживающих переднюю панель корпуса.

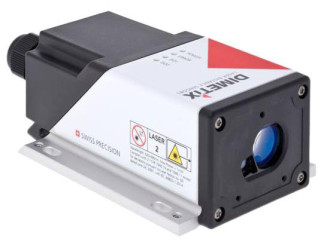

Общий вид дальномеров, место пломбирования, место нанесения знака поверки, место нанесения знака утверждения типа представлены на рисунке 2. Место нанесения заводского номера представлено на рисунке 3. Заводской номер дальномера наносится на информационную табличку на боковой панели дальномера фотохимическим методом и имеет формат восьмизначного числа.

Место нанесения знака утверждения типа

Место пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение разработано специально для дальномеров лазерных Dimetix и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

В программном обеспечении предусмотрена защита от несанкционированного доступа к параметрам настройки с помощью пароля и предупредительных сообщений об испорченной или скорректированной информации.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные	Значение
Идентификационные данные (признаки)	Laser Sensor Utility
Идентификационное наименование ПО	Laser_Utility.exe
Номер версии (идентификационный номер) ПО, не ниже	2.2.0
Цифровой идентификатор ПО	C974012E
Алгоритм вычисления цифрового идентификатора	CRC32

Таблица 2 - Метрологические характеристики

Наименование характеристики					Значение характеристики
	DPE-10-500	DEN-10-500	DPE-30-500	DEH-30-500	DAN-10-150	DAN-30-150	DAE-10-050	DBN-50-050
Модель

Диапазон измерений расстояний, м: - без отражательной пластины1)		от 0,05 до 100			от 0,05 до 100		от 0,05 до 50
- с отражательной пластиной2		от 0,5 до 500			от 40 до 150		от 40 до 50
Граница допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95) 3), мм: - расстояние от 0,05 до 30 м включительно	2,0		6,0		2,0	6,0	2,0	10,0
- расстояние свыше 30 м до верхнего предела диапазона измерений включительно	2,0+0,04-D4)		6,0+0,04D4)		2,0+0,04-D4)	6,0+0,04D4)	2,0+0,04-D4)	10,0+0,04 D4)
Предел допускаемой средней квадратической погрешности измерений расстояний3), мм: - расстояние от 0,05 до 30 м включительно	1,0		3,0		1,0	3,0	1,0	5,0
- расстояние свыше 30 м до верхнего предела диапазона измерений включительно	1,0+0,02-D4)		3,0+0,02-D4)		1,0+0,02D4)	3,0+0,02-D4)	1,0+0,02-D4)	5,0+0,02-D4)

Примечания:

1) измерения на отражающую поверхность белого цвета с коэффициентом отражения не менее 90% по ГОСТ 8.557-2007;

2) измерения на отражающую пластину с коэффициентом отражения не менее 90% по ГОСТ 8.557-2007;

3) максимальная скорость измерения 10 Гц. Температура воздуха 20±5°С, относительная влажность не более 60%, давление от 84 до 107 кПа;

4) D - измеряемое расстояние, м.

1Л

Модель

со

СО

Рч

Дискретность отсчета, мм

Лазерное излучение:

0,1

- мощность, мВт, не более

от 620 до 690 2

- длина волны, нм

- класс по ГОСТ 31581-2012

Диаметр лазерной точки, мм, не более:

- на расстоянии 5 м

- на расстоянии 10 м

- на расстоянии 30 м_

Напряжение питания от сети постоянного тока, В

от 12 до 30

Диапазон рабочих температур^, °С

Габаритные размеры (длина х ширина х высота) мм, не более

140х78х48

Масса, кг, не более

0,35

1) в случаях постоянных измерений (в режиме трекинга) максимально допустимая температура окружения 45 °С.

Знак утверждения типа

наносится на маркировочную табличку фотохимическим методом для последующего крепления на корпус дальномера и типографским способом на титульный лист Руководста по эксплуатации дальномера.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Дальномер лазерный	в зависимости от модели	1 шт.
Формуляр	-	1 экз.
Руководство по эксплуатации	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методах измерений

приведены в разделе «Работа» «Дальномеры лазерные Dimetix. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для координатно-временных средств измерений. утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;

ГОСТ 31581-2012. Лазерная безопасность. Общие требования безопасности при разработке и эксплуатации лазерных изделий.
