| Номер в госреестре | 88764-23 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-40 |
| Изготовитель | Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга"), г. Нижний Новгород |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-40 (далее - резервуары) предназначены для измерения объёма нефти при приёме, хранении и отпуске.
Принцип действия резервуаров основан на заполнении их нефтью до определённого уровня, соответствующего заданному значению объёма.
Резервуары представляют собой стальные горизонтальные конструкции, состоящие из цилиндрической стенки, днища и крышки. Расположение резервуаров - подземное.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуары с заводскими номерами 36635 и 36656 расположены по адресу: Нижегородская область, Кстовский район, деревня Мешиха, НПС «Горький».
Заводские номера нанесены методом аэрографии непосредственно на крышки резервуаров в виде цифрового кода.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуара.

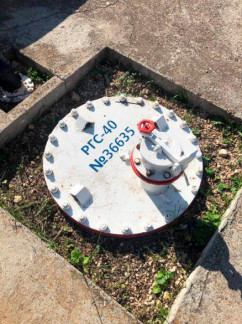

Общий вид крышек резервуаров представлен на рисунке 1, эскиз резервуаров представлен на рисунке 2.
Рисунок 2 - Эскиз резервуаров
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 40 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), % | ± 0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-40 | 1 шт. |
| Паспорт на резервуар | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
