| Номер в госреестре | 88765-23 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | 6Ta1 |
| Изготовитель | Акционерное общество "Производственное Объединение "Уральский оптико-механический завод" имени Э.С. Яламова" (АО "ПО "УОМЗ"), г. Екатеринбург |
| Год регистрации | 2023 |
| Срок свидетельства | 12.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные 6Ta1 (далее - тахеометры) предназначены для измерений расстояний, горизонтальных и вертикальных углов.
Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.
Конструктивно тахеометры электронные 6Ta1 выполнены единым блоком. На передней панели тахеометров расположены клавиши включения и выключения тахеометра, управления измерением, изменения настроек. На боковой панели расположен аккумуляторный отсек. Слот для подключения карты памяти формата SD объёмом до 2 Гбайт расположен в боковой части передней панели. Наводящие и закрепительные винты расположены на корпусе тахеометра.
Результаты измерений записываются во внутреннюю память тахеометра, или карту памяти формата SD, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.
Заводской номер в числовом формате указывается методом печати на маркировочной табличке, расположенной на корпусе тахеометра.
Нанесение знака поверки на средство измерений не предусмотрено.

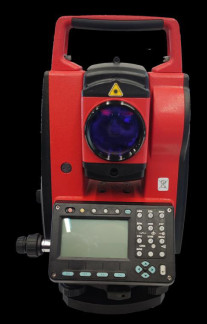

Общий вид тахеометров представлен на рисунке 1.
В процессе эксплуатации тахеометр не предусматривает внешних механических и или электронных регулировок. Ограничение от несанкционированного доступа к узлам тахеометра обеспечено пломбированием передней и боковой панели тахеометра путем нанесения мастичной пломбы с оттиском клейма на крепежный винт.
Тахеометры электронные 6Ta1 имеют метрологически значимое обеспечение ПО «6ta1.mot», устанавливаемое на тахеометр.
С помощью указанного ПО осуществляется взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 6ta1.mot |
| Номер версии (идентификационный номер ПО) | не ниже 01 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений углов, ° | от 0 до 360 |
| Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений углов, " | ±2 |
| Допускаемое среднее квадратическое отклонение измерений углов, " | 1 |
| Диапазон измерений расстояний, м: - по призменному отражателю - по пленочному отражателю - без отражателя (по диффузно-отражающей поверхности) | от 1,5 до 3500 от 1,5 до 20001) от 1,5 до 15002) |
| Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений расстояний, мм: - по призменному отражателю - по пленочному отражателю - без отражателя (по диффузно-отражающей поверхности) в диапазоне измерений расстояний от 1,5 до 500 м включ. в диапазоне измерений расстояний св. 500 м | ±2-(1,5+210-6D) ±2-(2+2-10-6-D) ±2-(3+2-10-6-D) ±2-(5+5 10-6D) |
| Допускаемое среднее квадратическое отклонение измерений расстояний, мм: - по призменному отражателю - по пленочному отражателю - без отражателя (по диффузно-отражающей поверхности) в диапазоне измерений расстояний от 1,5 до 500 м включ. в диапазоне измерений расстояний св. 500 м | 1,5+210-6D 2+210-6D 3+210-6D 5+510-6D |
| 1) - измерения на отражающую плёнку (90^90) мм; 2) - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 90%; Примечание D - измеряемое расстояние, мм. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон работы компенсатора, ' | от -4 до +4 |
| Систематическая погрешность компенсации компенсатора, '', не более | 0,5 |
| Наименование характеристики | Значение |
| Зрительная труба: - увеличение, крат, не менее - угловое поле зрения - наименьшее расстояние визирования, м - изображение | 30 1°30' ± 10' 1,7 прямое |
| Цена деления цилиндрического уровня, ' | 2 |
| Масса с подставкой и аккумулятором, кг | 5,5 |
| Габаритные размеры с подставкой и аккумулятором (ДхШХВ), мм | 195x205x340 |
| Аккумулятор: - тип аккумулятора - номинальное напряжение, В - номинальная емкость при t=(20±5)° С | Li-Ion 11,1 2200 мАч |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -20 до +50 |
наносится печатным способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тахеометр электронный | 6Та1 | 1 шт. |
| Подставка с оптическим центриром МОМ K365, GeoDesy Ltd. | 1 шт. | |
| Аккумулятор | 5204.02000000 | 2 шт. |
| Устройство зарядное, SYB-L3S10M, RECOM | - | 1 шт. |
| Кабель интерфейсный 2Та5-сб26 | - | 1 шт. |
| Переходник USB/RS-232 TU-S9, TRENDnet | 1 шт. | |
| Компакт-диск | 5208.02000000 | 1 шт. |
| Карта памяти Transcend, TS2GSDC 2ГБ, Transcend | - | 1 шт. |
| Комплект инструмента и принадлежностей: | 5204.07000000 | 1 шт. |
| Отвертка | - | 3 шт. |
| Шпилька | - | 2 шт. |
| Ключ разводной | - | 1 шт. |
| Ключ шестигранный | - | 3 шт. |
| Салфетка | - | 1 шт. |
| Чехол | - | 1 шт. |
| Футляр | 5204.03000000 | 1 шт. |
| Паспорт | 5208.00000000 ПС | 1 экз. |
| Руководство по эксплуатации | 5208.00000000 РЭ | 1 экз. |
приведены в разделе 7 «Подготовка к работе и работа с тахеометром» «Тахеометр электронный 6Ta1. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;
Государственная поверочная схема для координатно-временных средств измерений утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.51.12-163-07539541-2019 Тахеометр электронный 6Та1. Технические условия.
