| Номер в госреестре | 88767-23 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | ОСЦ201-PXIe |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград |
| Год регистрации | 2023 |
| Срок свидетельства | 12.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые ОСЦ201-РХ1е (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании мгновенных значений напряжения электрического сигнала в цифровой код в реальном времени и записи полученной измерительной информации во внутреннюю память. Осциллографы имеют два независимых измерительных канала. В каналах осуществляется усиление или деление напряжения в зависимости от его уровня, а также может производиться постоянное смещение входного сигнала.
Осциллографы имеют модульную конструкцию, состоящую из лицевой панели, верхней и нижней экранных панелей и печатной платы. Общий вид осциллографов показан на рисунке 1.
Обозначение «ОСЦ201-РХ1е» и уникальный заводской номер в формате семи цифр наносятся на самоклеющейся этикетке, помещенной на экранной панели.
В конструкции осциллографов отсутствуют элементы регулировки и подстройки, их пломбирование не предусмотрено.
Осциллографы устанавливаются в крейт (шасси) стандарта PXIe. Общий вид осциллографа, установленного в крейт PXIe, показан на рисунке 2.
Управление осциллографами осуществляется от внешнего компьютера, подключаемого к крейту.

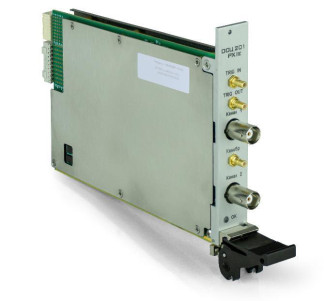

Рисунок 1 - Общий вид осциллографов
1 - лицевая панель, 2 - экранная панель
Программное обеспечение осциллографов устанавливается на внешний компьютер с операционной системой (ОС) Windows 32-bit, Windows 64-bit или Linux 64-bit, и служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть предназначена для записи и представления измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | «undaq_math.dll» для ОС Windows 32-bit «undaq_math64.dll» для ОС Windows 64-bit «libundaq math.so» для ОС Linux 64-bit |
| Номер версии (идентификационный номер) | не ниже 1.0 |
Метрологические и основные технические характеристики осциллографов представлены в таблицах 2, 3.
| Наименование характеристики | Значение |
| Входное сопротивление (по выбору) | (1,00 ± 0,01) МОм (50,0 ± 1,0) Ом |
| Пределы диапазонов напряжения ипр, В входное сопротивление 1 МОм входное сопротивление 50 Ом | от ±0,05 до ±100,00 от ±0,05 до ±5,00 |
| Пределы допускаемой относительной погрешности измерения постоянного напряжения, приведенной к значению верхнего предела диапазона (при нулевом смещении), % в диапазоне «±100 В» в остальных диапазонах | ±1,0 ±0,6 |
| Пределы диапазонов ипр установки постоянного напряжения смещения, В/дел входное сопротивление 1 МОм входное сопротивление 50 Ом | от ±0,05 до ±100,00 от ±0,05 до ±5,00 |
| Дискретность установки постоянного напряжения смещения, В/дел | 0,002-1ипр1 |
| Пределы допускаемой относительной погрешности установки постоянного напряжения смещения, приведенной к значению верхнего предела диапазона, % в диапазоне «±100 В» в остальных диапазонах | ±1,0 ±0,6 |
| Верхняя частота полосы пропускания по уровню - 3 дБ, МГц, не менее | 100 |
| Частота внутреннего опорного генератора, МГц | 10 |
| Пределы допускаемой относительной погрешности частоты опорного генератора 5F | ±2,8-10-7 |
| Период дискретизации аналого-цифрового преобразования Td, с | от 4-10-9 до 0,2 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов Tx, с | ±(5F-Tx + Td) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х толщина), мм | 214 х 130 х 20 |
| Масса, кг, не более | 0,450 |
| Рабочие условия применения температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, % | от +5 до +40 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом и на экранную панель осциллографов в виде самоклеющейся этикетки.
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Осциллограф цифровой ОСЦ201-РХ1е | ГВТУ.468266.006 | 1 |
| Программное обеспечение на компакт-диске | ФТКС.85001-01 | 1 |
| Руководство по эксплуатации | ГВТУ.468266.006РЭ | 1 |
| Паспорт | ГВТУ.468266.006ПС | 1 |
| Управляющая панель. Руководство оператора | ФТКС.67014-01 34 01 | 1 (по заказу) |
| Драйвер. Руководство системного программиста | ФТКС.77014-01 32 01 | 1 (по заказу) |
| Кабель НЧ | ФТКС.685611.048 | 1 |
| Кабель SMB-BNC | ФТКС.685661.004 | 2 |
| Кабель BNC-BNC | ФТКС.685661.182-01 | 2 |
| Кабель FREQ_RFS | ФТКС.685661.029 | 1 |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ГВТУ.468266.006РЭ.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Технические условия ГВТУ.468266.006ТУ «Осциллографы цифровые ОСЦ201-РХ1е».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
