| Номер в госреестре | 88768-23 |
| Наименование СИ | Комплекс измерительно-вычислительный |
| Обозначение типа СИ | МС500 |
| Изготовитель | FAG Production Systems GmbH, Германия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительно-вычислительный МС500 (далее - ИВК) предназначен для измерений среднеквадратического значения (СКЗ) виброскорости подшипников.
Принцип действия основан на преобразовании вибрации диагностируемого подшипника в электрический сигнал, пропорциональный виброскорости, и дальнейшей его обработке.
ИВК MC500 входит в состав стенда вибродиагностики прецизионных подшипников MGG11-MC500 и состоит из датчика скорости SG 4.3 с кабелем и промышленного компьютера (далее - ПК).
К комплексу измерительно-вычислительному МС500 относится ИВК MC500 зав.
№ 0821.

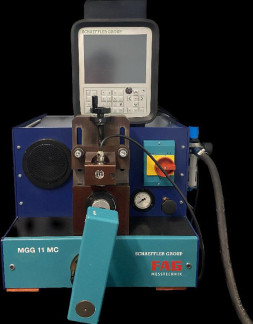

Общий вид стенда вибродиагностики прецизионных подшипников MGG11-MC500 с включенным в него ИВК МС500 представлен на рисунке 1, а общий ИВК МС500 представлен на рисунке 2. ИВК не подлежат пломбированию.
Й
Место нанесения заводского (серийного) номера
Рисунок 2 - Общий вид ИВК МС500
Заводской (серийный) номер ИВК и датчика скорости в числовом формате нанесен на маркировочную табличку на задней панели корпуса методом гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение (далее - ПО) ИВК служит для обработки и визуализации информации, которая поступает от измерительного канала. Программное обеспечение представляет собой сервисную программу, которая поставляется совместно с ИВК.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять алгоритмы работы программы, установленной изготовителем при выпуске из производства. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Gerausch-Pruf-Software |
| Номер версии (идентификационный номер) ПО | не ниже 0.51 |
| Цифровой идентификатор ПО | - |
| Наименование характеристики | Значение |
| Диапазоны измерений виброскорости (СКЗ), мм/с: - в диапазоне частот от 50 Гц до 300 Гц вкл.; - в диапазоне частот св. 300 Гц до 1800 Гц вкл.; - в диапазоне частот св. 1800 Гц до 10000 Гц | от 0,01 до 30 от 0,01 до 25 от 0,01 до 20 |
| Пределы относительной погрешности измерений СКЗ виброскорости, % | ±10 |
| Неравномерность амплитудно-частотной характеристики (АЧХ), дБ: - в диапазоне частот от 50 Гц до 8000 Гц вкл.; - в диапазоне частот св. 8000 Гц до 10000 Гц | ±1 ±2,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| температура окружающей среды, °С | от +15 до +25 |
| Габаритные размеры: - датчика скорости SG 4.3 (диаметр х высота), мм, не более; - промышленного компьютера (длинах высота х ширина), мм, не более | 42х47 250x240x350 |
| Масса, г, не более | |
| - датчика скорости SG 4.3; | 500 |
| - промышленного компьютера | 7100 |
наносится на лицевую панель блока измерительного ИВК методом наклейки и на титульный лист руководства по эксплуатации методом печати или наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительно-вычислительный МС500 | МС500 | 1 шт. |
| Руководство по эксплуатации | MC500-TG-2GE-16E16A-PB | 1 экз. |
| Формуляр | - | 1 экз. |
приведены в руководстве по эксплуатации «Комплекс измерительно-вычислительный МС500. MC500-TG-2GE-16E16A-PB», раздел 3 «Эксплуатация».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
