| Номер в госреестре | 88770-23 |
| Наименование СИ | Система измерений количества и показателей качества нефти №820 на ПСП "Малая Пурга" ООО "УДС нефть" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Итом-Прогресс" (ООО "Итом-Прогресс"), г. Ижевск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти №820 на ПСП «Малая Пурга» ООО «УДС нефть» (далее по тексту - СИКН) предназначена для автоматизированного коммерческого учета нефти при проведении приемо-сдаточных операций между ООО «УДС нефть» и ПАО «Транснефть».
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти с помощью расходомеров кориолисовых OPTIMASS 7000 или расходомеров-счетчиков массовых OPTIMASS 7400С (далее по тексту - РМ). Выходные электрические сигналы измерительных преобразователей РМ поступают на соответствующие входы комплекса измерительно-вычислительного расхода и количества жидкостей и газов «АБАК+» (далее по тексту - ИВК), который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
Массу нетто нефти определяют как разность массы брутто нефти и массы балласта. Массу балласта определяют как сумму масс воды, хлористых солей и механических примесей в нефти.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
Конструктивно СИКН состоит из блока фильтров, блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), узла подключения передвижной поверочной установки (ПУ) и системы сбора и обработки информации (далее по тексту - СОИ). Технологическая обвязка и запорная арматура СИКН не допускает неконтролируемые пропуски и утечки нефти.
БИЛ состоит из двух измерительных линий (ИЛ): одной рабочей и одной резервной
ИЛ.
БИК выполняет функции непрерывного измерения объемной доли воды в нефти и автоматического и ручного отбора пробы нефти для последующего определения показателей качества нефти в лаборатории.
Узел подключения передвижной поверочной установки размещен на выходном коллекторе БИЛ и предназначен для подключения передвижной поверочной установки при проведении поверки и контроля метрологических характеристик массомеров.
СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+», осуществляющие сбор измерительной информации; автоматизированное рабочее место оператора на базе ПО «Кристалл» (далее по тексту - АРМ оператора), формирующее отчетные данные и оснащенное средствами отображения, управления и печати.
В состав СИКН входят следующие СИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту - рег. №)), приведенные в таблице 1.
Т а б л и ц а 1 - Состав СИКН
| Наименование СИ | Рег. № |
| Расходомеры кориолисовые OPTIMASS 7000 | 15381-03 |
| Расходомеры-счетчики массовые OPTIMASS 7400С | 53804-13 |
| Датчики давления Метран-150 | 32854-13 |
| Счетчики нефти турбинные МИГ | 26776-08 |
| Датчики давления Метран-75 | 48186-11 |
| Датчики давления Метран-55 | 18375-08 |
| Термопреобразователи с унифицированным выходным сигналом Метран-274 | 21968-11 |
| Влагомеры нефти поточные УДВН-1пм | 14557-15 |
| Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» | 52866-13 |
В состав СИКН входят показывающие СИ давления и температуры, применяемые для контроля технологичесиких режимов работы СИКН.
СИКН обеспечивает выполнение следующих функций:
- автоматическое измерение массового расхода нефти в рабочем диапазоне (т/ч);
- автоматическое измерений массы брутто нефти в рабочем диапазоне расхода (т);
- автоматическое измерение температуры (°С), давления (МПа) и объемной доли воды (%) в нефти;
- вычисление массы нетто нефти (т) с использованием результатов измерений испытательной лаборатории: содержания воды, хлористых солей и механических примесей в нефти;
- поверку и КМХ РМ по передвижной ПУ;
- автоматический и ручной отбор объединенной пробы нефти;
- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;
- защита информации от несанкционированного доступа.

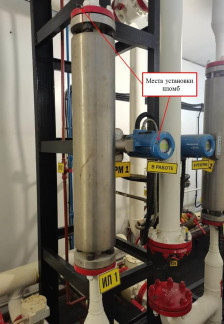

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, РМ пломбируют в соответствии с рисунком 1, а остальные СИ, входящие в состав СИКН - в соответствии с МИ 3002-2006.
Нанесение знака поверки на СИКН не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильд-табличку блок-бокса СИКН.
Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014. Т а б л и ц а 2 - Идентификационные данные ПО СИКН_
| Идентификационные данные (признаки) | Значение | ||
| АРМ оператора | ИВК | ||
| Идентификационное наименование ПО | CaleOil.dll | CalePov.dll | Abak.bex |
| Номер версии (идентификационный номер) ПО | 2.0.5.0 | 2.0.5.4 | 1.0 |
| Цифровой идентификатор ПО | 4BB2D125 | DE10FD02 | 4069091340 |
| Алгоритм вычисления цифрового идентификатора | CRC32 | ||
| Наименование характеристики | Значение |
| Диапазон измерений расхода, т/ч | от 9 до 90 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
| Т а б л и ц а 4 - Состав и основные метрологические характе | ристики измерительных каналов | |||||
| о, е S о Н | Наименование ИК | Количество ИК (место установки) | Состав И | Г V | Диапазон измерений, т/ч | Пределы допускаемой погрешности ИК |
| Первичный измерительный преобразователь | Вторич ная часть | |||||
| 1, 2 | ИК массы и массового расхода нефти | 2) К ^ (ИИ 2 | РМ | ИВК | от 9 до 90 | ±0,251) |
| :) Пределы допускаемой относительной погрешности измерений ИК массы и массового расхода в диапазоне расходов. | ||||||
Т а б л и ц а 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 и ТР ЕАЭС 045/2017 |
| Характеристики измеряемой среды: - плотность при 20°С, кг/м3 - давление, МПа - рабочее - минимальное допускаемое - максимальное допускаемое - вязкость кинематическая, мм2/с (сСт) | от 850 до 950 от 0,11 до 1,00 0,11 1,0 от 5 до 40 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22, 380±38 50±0,4 |
| Режим работы СИКН | непрерывный |
| Условия эксплуатации: - температура в блок-боксе, °С - температура в операторной, °С | от +5 до +40 до +15 при +25 |
Т а б л и ц а 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти №820 на ПСП «Малая Пурга» ООО «УДС нефть», зав. № 3-2001 | - | 1 шт. |
| Инструкция по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документе МН 1255-2022 «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти №820 на ПСП «Малая Пурга» ООО «УДС нефть», ФР.1.29.2023.45095.
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
