| Номер в госреестре | 88781-23 |
| Наименование СИ | Машины координатно-измерительные портативные |
| Обозначение типа СИ | PMT ALPHA |
| Изготовитель | PMT Technologies (Suzhou) Co., Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 12.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные портативные PMT ALPHA (далее - КИМ) предназначены для измерений геометрических параметров поверхностей сложной формы.
Принцип действия КИМ основан на вычислении координат измерительного элемента машины с помощью данных от датчиков углового перемещения и данных о длинах сегментов между датчиками углового перемещения.
Конструктивно КИМ представляет собой портативное многосуставное трехмерное координатно-измерительное устройство из шарнирно соединенных между собой двух сегментов L1 и L2, изготовленных из термостабильного углеродного волокна и алюминия, смонтированных на основание. В шарнирах установлены датчики угловых перемещений. Они посылают сигналы, по которым система управления КИМ высчитывает положение контрольной точки, последовательно суммируя координаты каждого шарнира.
Для проведения измерений КИМ устанавливается на штатив или ровную жёсткую поверхность с использованием специальных магнитных, вакуумных или фиксирующихся болтами креплений.
В качестве измерительных головок используются головки с набором контактных щупов разного диаметра, а также бесконтактные лазерные сканирующие головки (далее - лазерные сканеры). Измерения с помощью КИМ осуществляется в ручном режиме.
При использовании контактных щупов определяется координата центра шарика щупа при касании измеряемой поверхности. При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
КИМ изготавливаются трёх серий: E, M, P, отличающихся между собой метрологическими и некоторыми техническими характеристиками. В каждой серии выпускается несколько модификаций, отличающихся между собой количеством осей вращения и длиной сегментов L1 и L2 от которых зависит диапазон и погрешность измерений:
- серия E включает в себя семь модификаций с шестью осями вращения: 1,5 м; 2,0 м; 2,5 м;
3.0 м; 3,5 м; 4,0 м; 4,5 м;
- серии M и P включают в себя по семь модификаций с шестью осями вращения: 1,5 м; 2,0 м; 2,5 м; 3,0 м; 3,5 м; 4,0 м; 4,5 м; и по шесть модификаций с семью осями вращения: 2,0 м; 2,5 м;
3.0 м; 3,5 м; 4,0 м; 4,5 м.
Машины шестиосевых модификаций выпускаются только с контактными щупами. Машины семиосевых модификаций выпускаются с контактными щупами и дополнительно могут комплектоваться лазерными сканерами PMT ALPHA HD, PMT ALPHA SD.
Заводской номер КИМ в буквенно-числовом формате указывается типографским способом на расположенной на основании машины маркировочной наклейке.
Нанесение знака поверки на средство измерений не предусмотрено.
Диапазон измерений КИМ зависит от длины сегментов L1 и L2. Схема обозначения сегментов приведена на рисунке 1.

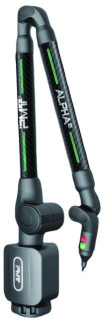

Общий вид машин координатно-измерительных портативных приведён на рисунках 2-4.
а) б)
Рисунок 3 - Машины координатно-измерительные портативные PMT ALPHA серии M:
а) с 6 осями вращения, б) с 7 осями вращения
а) б)
Рисунок 4 - Машины координатно-измерительные портативные PMT ALPHA серии P: а) с 6 осями вращения, б) с 7 осями вращения Общий вид лазерных сканеров приведён на рисунке 5.
а) б)
Рисунок 5 - Общий вид лазерных сканеров для КИМ с 7 осями вращения: а) лазерный сканер PMT ALPHA SD б) лазерный сканер PMT ALPHA HD
Маркировочная наклейка с заводским номером КИМ и место нанесения знака утверждения типа средства измерений приведены на рисунке 6.
Место нанесения знака утверждения типа средства измерений
В процессе эксплуатации КИМ не предусматривает внешних механических и электронных регулировок. Пломбирование КИМ не производится.
Машины координатно-измерительные портативные PMT ALPHA работают под управлением метрологически значимого программного обеспечения (далее - ПО), устанавливаемого на внешнем ПК. ПО предназначено для проведения измерений, расчета и контроля параметров.
ПО являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | Autodesk Powerlnspect | Poly Works | Metrolog X4 | CAM3 | Rational DMIS |
| Номер версии (идентификационный номер) ПО, не ниже | V.10 | V.2016 | V.7 | V.10 | 7.7 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | ||||
Таблица 2 - Метрологические характеристики КИМ серии E
| Наименование характеристики | Значение | ||||||
| Модификация | 1,5 м | 2,0 м | 2,5 м | 3,0 м | 3,5 м | 4,0 м | 4,5 м |
| Диапазон измерений, м | от 0 до 1,5 | от 0 до 2,0 | от 0 до 2,5 | от 0 до 3,0 | от 0 до 3,5 | от 0 до 4,0 | от 0 до 4,5 |
| Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм | 0,038 | 0,041 | 0,050 | 0,080 | 0,098 | 0,116 | 0,128 |
| Пределы допускаемой абсолютной погрешности измерений геометрических параметров (при измерениях контактным щупом), мм | ±0,036 | ±0,040 | ±0,045 | ±0,065 | ±0,080 | ±0,100 | ±0,120 |
Таблица 3 - Метрологические характе
ристики КИМ серии M с шестью осями вращения
| Наименование характеристики | Значение | ||||||
| Модификация | 1,5 м | 2,0 м | 2,5 м | 3,0 м | 3,5 м | 4,0 м | 4,5 м |
| Диапазон измерений, м | от 0 до 1,5 | от 0 до 2,0 | от 0 до 2,5 | от 0 до 3,0 | от 0 до 3,5 | от 0 до 4,0 | от 0 до 4,5 |
| Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм | 0,026 | 0,032 | 0,038 | 0,052 | 0,066 | 0,083 | 0,108 |
| Пределы допускаемой абсолютной погрешности измерений геометрических параметров (при измерениях контактным щупом), мм | ±0,025 | ±0,028 | ±0,030 | ±0,042 | ±0,056 | ±0,066 | ±0,089 |
| Наименование характеристики | Значение | |||||
| Модификация | 2,0 м | 2,5 м | 3,0 м | 3,5 м | 4,0 м | 4,5 м |
| Диапазон измерений, м | от 0 до 2,0 | от 0 до 2,5 | от 0 до 3,0 | от 0 до 3,5 | от 0 до 4,0 | от 0 до 4,5 |
| Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм | 0,040 | 0,048 | 0,078 | 0,092 | 0,102 | 0,132 |
| Пределы допускаемой абсолютной погрешности измерений геометрических параметров (при измерениях контактным щупом), мм | ±0,030 | ±0,032 | ±0,053 | ±0,066 | ±0,082 | ±0,099 |
| Повторяемость результата измерений координат точки (при измерениях лазерным сканером PMT ALPHA Hd), мм | 0,040 | 0,045 | 0,052 | 0,065 | 0,081 | 0,131 |
| Повторяемость результата измерений координат точки (при измерениях лазерным сканером PMT ALPHA SD), мм | 0,050 | 0,055 | 0,062 | 0,076 | 0,090 | 0,139 |
Таблица 5 - Метрологические характеристики КИМ серии P с шестью осями вращения
| Наименование характеристики | Значение | ||||||
| Модификация | 1,5 м | 2,0 м | 2,5 м | 3,0 м | 3,5 м | 4,0 м | 4,5 м |
| Диапазон измерений, м | от 0 до 1,5 | от 0 до 2,0 | от 0 до 2,5 | от 0 до 3,0 | от 0 до 3,5 | от 0 до 4,0 | от 0 до 4,5 |
| Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм | 0,024 | 0,030 | 0,032 | 0,045 | 0,060 | 0,077 | 0,101 |
| Пределы допускаемой абсолютной погрешности измерений геометрических параметров (при измерениях контактным щупом), мм | ±0,022 | ±0,024 | ±0,026 | ±0,038 | ±0,052 | ±0,063 | ±0,080 |
| Таблица 6 - Метрологические характеристики | КИМ серии P с семью осями вращения | ||||||
| Наименование характеристики | Значение | ||||||
| Модификация | 2,0 м | 2,5 м | 3,0 м | 3,5 м | 4,0 м | 4,5 м | |
| Диапазон измерений, м | от 0 до 2,0 | от 0 до 2,5 | от 0 до 3,0 | от 0 до 3,5 | от 0 до 4,0 | от 0 до 4,5 | |
| Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм | 0,038 | 0,042 | 0,072 | 0,088 | 0,098 | 0,122 | |
| Пределы допускаемой абсолютной погрешности измерений геометрических параметров (при измерениях контактным щупом), мм | ±0,026 | ±0,028 | ±0,048 | ±0,061 | ±0,076 | ±0,095 | |
| Повторяемость результата измерений координат точки (при измерениях лазерным сканером PMT ALPHA Hd), мм | 0,038 | 0,042 | 0,047 | 0,060 | 0,074 | 0,120 | |
| Повторяемость результата измерений координат точки (при измерениях лазерным сканером PMT ALPHA SD), мм | 0,043 | 0,048 | 0,055 | 0,068 | 0,080 | 0,125 | |
| Наименование характеристики | Значение | ||||||||||||
| Количество осей вращения | 6 | 7 | |||||||||||
| Модификация (все серии) | 1,5 м | 2,0 м | 2,5 м | 3,0 м | 3,5 м | 4,0 м | 4,5 м | 2,0 м | 2,5 м | 3,0 м | 3,5 м | 4,0 м | 4,5 м |
| Габаритные размеры (длина сегмента L1), мм, не более | 305 | 430 | 555 | 680 | 805 | 930 | 1055 | 430 | 555 | 680 | 805 | 930 | 1055 |
| Габаритные размеры (длина сегмента L2), мм, не более | 305 | 430 | 555 | 680 | 805 | 930 | 1055 | 430 | 555 | 680 | 805 | 930 | 1055 |
| Масса, кг, не более | 9,0 | 9,3 | 9,6 | 9,9 | 10,2 | 10,5 | 10,8 | 9,7 | 10,0 | 10,3 | 10,6 | 10,9 | 11,2 |
| Напряжение эл. питания, В Частота переменного тока, Гц | от 100 до 240 от 50 до 60 | ||||||||||||
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность, %, не более | от +18 до +22 90 | ||||||||||||
наносится на основание машины методом наклеивания и типографским способом на титульный лист руководства по эксплуатации.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная портативная в комплекте (модификация в соответствии с заказом потребителя) | PMT ALPHA | 1 шт. |
| Транспортировочный кейс для КИМ | - | 1 шт. |
| Кейс для щупов | - | 1 шт. |
| Измерительный щуп 3 мм | - | 1 шт. |
| Измерительный щуп 6 мм | - | 1 шт. |
| Гаечный ключ 12 мм | - | 1 шт. |
| Компенсационное приспособление PMT ALPHA (по заказу) | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Литий-ионный аккумуляторный блок | - | 2 шт. |
| Пылезащитный чехол | - | 1 шт. |
| Сертификат заводской калибровки | - | 1 экз. |
| Рукоятка пистолетного типа 1 | - | 1 шт. |
| Лазерный сканер PMT ALPHA, модель в соответствии с заказом потребителя (по заказу) 1 | 1 шт. | |
| Программное обеспечение | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Х) - только для моделей с 7 осями вращения | ||
приведены в Главе 5 «Методика измерений» документа «Машины координатно-измерительные портативные PMT ALPHA. Руководство по эксплуатации.»
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
Стандарт предприятия PMT Technologies (Suzhou) Co.,Ltd, Китай.
| Зарегистрировано поверок | 128 |
| Поверителей | 10 |
| Актуальность данных | 17.11.2024 |
