| Номер в госреестре | 88784-23 |
| Наименование СИ | Датчики состояния дороги |
| Обозначение типа СИ | Инфометеос-ДСД |
| Изготовитель | Общество с ограниченной ответственностью "Инфометеос" (ООО "Инфометеос"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 12.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики состояния дороги Инфометеос-ДСД (далее - датчики) предназначены для дистанционных измерений температуры поверхности дорожного полотна, а также толщины слоя льда, снега, воды на поверхности дорожного полотна.
Конструктивно датчики состоят из передатчика и приемника инфракрасного излучения, блока электроники и микропроцессора. Датчики выполнены в виде единого модуля, в котором приемник и передатчик объединены в одном корпусе. Датчики закрепляются на опоре при помощи кронштейна.
Принцип действия датчиков основан на измерении интенсивности потока инфракрасного излучения, его оценке и расчете толщины слоя воды, снега и льда на поверхности дорожного полотна. В процессе измерений поток инфракрасного излучения от излучателя направляется на дорожное полотно, отражается от него и принимается приемником. На основании полученных значений рассчитывается толщина слоя льда, снега и воды на поверхности дорожного полотна.
Температура дорожного полотна измеряется бесконтактным методом. Поток инфракрасного излучения, отраженный от поверхности дорожного полотна, принимается и преобразуется в электрический сигнал, пропорциональный температуре поверхности дорожного полотна.
Датчики могут функционировать как автономно, так и в составе метеорологических станций. Измерения могут осуществляться непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через задаваемые временные интервалы или по запросу.
В датчиках для защиты от неблагоприятных погодных условий реализована функция автоматического определения и компенсации уровня загрязнения линз.
Для обмена информацией используются интерфейсы RS-232 или RS-485.
Внешний вид, места нанесения знака утверждения типа и серийного номера, пломбировки от несанкционированного доступа датчиков приведены на рисунке 1. Серийный номер наносится на идентификационный шильд на боковой панели датчиков металлографическим способом. Внешний вид идентификационного шильда с серийным номером приведен на рисунке 2. Условия эксплуатации не позволяют обеспечить сохранность знака поверки за интервал между поверками, знак поверки в виде оттиска клейма или наклейки наносится на свидетельство о поверке и/или в паспорт.

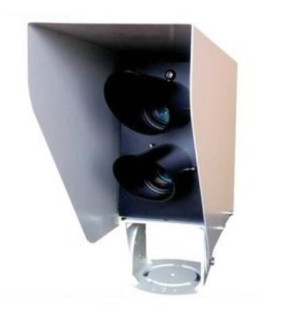

Рисунок 1 - Внешний вид датчика Рисунок 2 - Внешний вид
Место для нанесения серийного номера и знака утверждения типа
| Датчик состояния дороги | |
| Инфометеос-ДСД Питание: 24 VDC | |
| U 1) | Интерфейс: RS485 — |
| у 1 > | SN: 01:01:23:40:03:01 »«*« |
| ООО «Ннфометеос» Россия |
идентификационного шильда с серийным номером и знаком утверждения типа
Конструкция датчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры поверхности дорожного | |
| полотна, °С | от -40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений | |
| температуры поверхности дорожного полотна, °С | ±0,5 |
| Диапазон измерений толщины слоя, мм: | |
| - воды | от 0 до 10 |
| - снега | от 0 до 10 |
| - льда | от 0 до 10 |
| Пределы допускаемой абсолютной погрешности измерений | |
| толщины слоя, мм: | |
| - воды | ±0,4 |
| - снега | ±0,4 |
| - льда | ±0,4 |
| Наименование характеристики | Значение |
| Масса, кг, не более: - датчика без кронштейна - датчика с кронштейном | 3,3 3,5 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - датчика без кронштейна - датчика с кронштейном | 370x140x200 370x140x350 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 12 до 24 |
| Потребляемая мощность, Вт, не более | 1 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -60 до +70 100 от 60 до 110 |
| Диапазон установки угла наклона датчика относительно дорожного полотна, градус | от 30 до 90 |
| Диапазон расстояний от места установки датчика до дорожного полотна, м | от 2 до 15 |
наносится на идентификационный шильд и титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество |
| Датчик состояния дороги | Инфометеос-ДСД | 1 |
| Паспорт | ИТСФ.172684.001 ПС | 1 |
| Руководство по эксплуатации | ИТСФ.172684.001 РЭ | 1 |
приведены в части 3 «Использование по назначению» руководства по эксплуатации ИТСФ.172684.001 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ИТСФ.172684.001 ТУ. Датчики состояния дороги Инфометеос-ДСД. Технические условия.
| Зарегистрировано поверок | 20 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
