Номер в госреестре | 88785-23 |
Наименование СИ | Счетчики газа ротационные |
Обозначение типа СИ | РЕД-Р |
Изготовитель | Общество с ограниченной ответственностью "ПЛЕКСОР" (ООО "ПЛЕКСОР"), г. Москва |
Год регистрации | 2023 |
Срок свидетельства | 12.04.2028 |
МПИ (интервал между поверками) | 4 года |
Описание типа | скачать |
Методика поверки | скачать |
Счетчики газа ротационные РЕД-Р (далее - счетчик) предназначены для измерения объема очищенных и осушенных одно- и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ 5542-2014, пропан, воздух, азот, инертных и других газов.
Принцип действия счетчиков основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на восьмиразрядный счетный механизм, который регистрирует число оборотов роторов, а следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.
Счетчики состоят из корпуса, задней и передней крышек, двух роторов, редуктора, магнитной муфты, счетного механизма и низкочастотного датчика импульсов.
В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G10; G16; G25; G40; G65; G100; G160; G250; G400, G650, G1000.
В зависимости от направления потока газа счетчики выпускаются в конструктивных исполнениях «Л» (слева направо) и «П» (справа налево).
На корпусе счетчика расположено отверстие с конической резьбой, в которое может быть установлена защитная гильза датчика температуры, штуцер для подключения датчика давления, входящего в состав корректора объёма газа, а также два штуцера с конической резьбой для отбора давления. При отсутствии защитных гильз датчиков температуры и штуцера для подключения датчика давления отверстия закрыты резьбовыми заглушками.
Счетчики DN150 и DN200 не имеют в корпусе мест отбора давления и измерения температуры. В этих счётчиках имеются только места отбора перепада давления.
Обозначения габаритных размеров счетчиков с различными диаметрами условного прохода схематично представлены на рисунках 3 и 4.
В зависимости от метрологических характеристик счетчики выпускаются в исполнениях: «1» и «2».
Счетчики могут комплектоваться низкочастотным импульсным выходом для дистанционной передачи данных.
Структура условного обозначения счётчиков:
РЕД-Р^[1]-[2]-[3]-[4]-[5], где:
[1] - типоразмер: 10, 16, 25, 40, 65, 100, 160, 250, 400, 650, 1000;
[2] - диаметр условного прохода: 25, 40, 50, 80, 100, 150, 200;
[3] - конструктивное исполнение: «Л», «П»;
[4] - исполнение в зависимости от метрологических характеристик: «1», «2»;
[5] - диапазон расходов счетчика.
Пример условного обозначения счетчика типоразмера G65, с условным проходом DN 50, конструктивное исполнение «П», исполнения «1», с диапазоном расходов 1:100: РЕД-Р^65-50-П-1-(1:100).

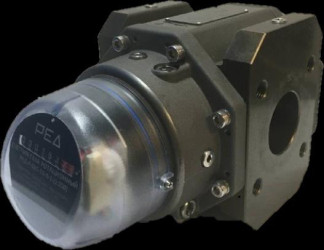

Общий вид счетчиков представлен на рисунке 1.
Для защиты от несанкционированного доступа осуществляют пломбирование винтов крепления счетного механизма, корпуса редуктора, передней крышки с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы. Место подключения датчика импульсов защищают с помощью проволоки и свинцовой (пластмассовой) пломбы поставщика газа или изготовителя.
Заводской номер в виде цифрового кода наносится на циферблат отсчетного механизма одним из следующих методов: методом термопечати, гравировки или нанесением краски. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
1
1
Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака
поверки (1 - место для установки знака поверки)
Таблица 1 - Метрологические характеристики
Типо размер | Q0, м3/ч | Qmax, м3/ч | Диапазон рабочих расходов Qmin/Qmax | АР, Па | |||||||||
1:250 | 1:200 | 1:160 | 1:130 | 1:100 | 1:80 | 1:65 | 1:50 | 1:40 | 1:30 | ||||
Qmin, м3/ч | |||||||||||||
G10 | 0,02 | 16 | 0,4 | 0,5 | 70 | ||||||||
G16 | 0,02 | 25 | 0,4 | 0,5 | 0,6 | 0,8 | 170 | ||||||
G16 | 0,02 | 25 | 0,4 | 0,5 | 0,6 | 0,8 | 160 | ||||||
G25 | 0,02 | 40 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,3 | 190 | ||||
G16 | 0,05 | 25 | 0,4 | 0,5 | 0,6 | 0,8 | 110 | ||||||
G25 | 0,05 | 40 | 0,5 | 0,65 | 0,8 | 1,0 | 1,3 | 130 | |||||
G40 | 0,05 | 65 | 0,5 | 0,65 | 0,8 | 1,0 | 1,3 | 1,6 | 2,1 | 220 | |||
G65 | 0,05 | 100 | 0,5 | 0,65 | 0,75 | 1,0 | 1,25 | 1,5 | 2 | 2,5 | 3,3 | 380 | |
G65 | 0,08 | 100 | 0,5 | 0,65 | 0,75 | 1,0 | 1,25 | 1,5 | 2 | 2,5 | 3,3 | 160 | |
G100 | 0,08 | 160 | 0,65 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 | 3,2 | 4,0 | 5,3 | 370 |
G160 | 0,13 | 250 | 1,5 | 1,9 | 2,5 | 3,1 | 3,8 | 5 | 6,2 | 8,3 | 380 | ||
G160 | 0,15 | 250 | 1,5 | 1,9 | 2,5 | 3,1 | 3,8 | 5 | 6,2 | 8,3 | 200 | ||
G250 | 0,17 | 400 | 2 | 2,5 | 3 | 4 | 5 | 6,1 | 8 | 10 | 13 | 310 | |
G400 | 0,26 | 650 | 3,2 | 4 | 5 | 6,5 | 8 | 10 | 13 | 16 | 21 | 860 | |
G400 | 0,60 | 650 | 4 | 5 | 6,5 | 8 | 10 | 13 | 16 | 21 | 680 | ||
G650 | 0,65 | 1000 | 6,2 | 7,6 | 10 | 12 | 15 | 20 | 25 | 33 | 700 | ||
G1000 | 0,70 | 1600 | 10 | 12 | 16 | 20 | 24 | 32 | 40 | 53 | 800 | ||
Примечание - Приняты следующие обозначения: Qo - порог чувствительности; Qmax - максимальный объемный расход; Qmin - минимальный объемный расход; АР - перепад давления при Qmax. |
Таблица 2 - Пределы допускаемой относительной погрешности при измерении объема
Исполнение | Диапазон объемного расхода | Пределы допускаемой относительной погрешности при измерении объема, % |
Исполнение «1» | от Qmin до 0,05'Qmax от 0,05'Qmax до Qmax включ. | ±2,0 ±1,0 |
Исполнение «2» | от Qmin до Qmax включ. | ±0,9 |
Наименование характеристики | Значения |
Максимальное допустимое избыточное рабочее давление, МПа | 1,6 |
Допустимые направления потока газа | Горизонтальное(лево-право, право-лево) Вертикальное (верх-низ, низ-верх) |
Диапазон температуры измеряемой среды, °С | от -30 до +60 |
Диапазон температуры окружающей среды, °С | от -40 до +70 |
Средняя наработка до отказа, ч | 100000 |
Средний срок службы, лет | 20 |
Таблица 4 - Основные технические характеристики счетчиков с DN 25-DN 100
Типо размер | Номиналь ный диаметр, мм | Цена деления младшего разряда, м | Емкость счётного механизма, дм3 | Габаритные размеры, мм | Масса, кг, не более | |||||
L | A | B | C | H | K | |||||
G10 | 25 | 0,01 | 106 | 121 | 213 | 60 | 273 | 120 | 85 | 4,7 |
G16 | 25 | 0,01 | 106 | 121 | 213 | 60 | 273 | 120 | 85 | 4,7 |
G16 | 40 | 0,01 | 106 | 171 | 213 | 60 | 273 | 120 | 110 | 6,2 |
G25 | 40 | 0,01 | 106 | 171 | 213 | 60 | 273 | 120 | 110 | 6,2 |
G16 | 50 | 0,01 | 106 | 171 | 210 | 122 | 332 | 185 | 125 | 10,4 |
G25 | 50 | 0,01 | 106 | 171 | 210 | 122 | 332 | 185 | 125 | 10,4 |
G40 | 50 | 0,01 | 106 | 171 | 210 | 122 | 332 | 185 | 125 | 10,4 |
G65 | 50 | 0,01 | 106 | 171 | 210 | 122 | 332 | 185 | 125 | 10,4 |
G65 | 80 | 0,01 | 106 | 171 | 248 | 160 | 408 | 185 | 160 | 13,8 |
G100 | 80 | 0,01 | 106 | 171 | 248 | 160 | 408 | 185 | 160 | 13,8 |
G160 | 80 | 0,01 | 106 | 171 | 236 | 168 | 404 | 235 | 160 | 23,6 |
G160 | 100 | 0,01 | 106 | 241 | 260 | 192 | 452 | 235 | 180 | 26,8 |
G250 | 100 | 0,1 | 107 | 241 | 329 | 261 | 590 | 235 | 180 | 38 |
G400 | 100 | 0,1 | 107 | 241 | 329 | 261 | 590 | 235 | 180 | 38 |
Типо размер | Номиналь ный диаметр, мм | Цена деления младшего разряда, м3 | Емкость счётного механизма, дм3 | Габаритные размеры, мм | Масса, кг, не более | |||||
L | A | B | C | H | K | |||||
G400 | 150 | 0,1 | 107 | 450 | 344 | 274 | 618 | 400 | 240 | 88 |
G650 | 150 | 0,1 | 107 | 450 | 379 | 309 | 688 | 400 | 240 | 96 |
G1000 | 200 | 0,1 | 107 | 400 | 435 | 365 | 800 | 400 | 295 | 107 |
Таблица 6 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Счетчик газа ротационный РЕД-Р | РЕД-Р | 1 |
Датчик импульсов | - | 1 |
Руководство по эксплуатации* | 26.51.63.110-005-28494535-2022 РЭ | |
Паспорт* | - | 1 |
Временный сетчатый фильтр | - | 1 |
(плоский)** | ||
Прокладка для фланца резиновая | - | 1 |
Болты (комплект) | - | 1 |
Штуцеры для отбора давления | - | 2 |
Флакон с маслом (500 мл) | - | 2 |
* В бумажной и/или электронной форме. | ||
** Поставляется для обеспечения сохранности счетчика при его запуске на новом объекте эксплуатации. |
приведены в разделе 2 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ТУ 26.51.63.110-005-28494535-2022 «Счетчики газа ротационные РЕД-Р. Технические условия».
Зарегистрировано поверок | 184 |
Поверителей | 4 |
Актуальность данных | 17.11.2024 |
