Весы электронные крановые ЕКМ, 88788-23

88788-23
Весы электронные крановые ЕКМ (далее - весы) предназначены для статических измерений массы различных грузов.
Карточка СИ
Номер в госреестре 88788-23
Наименование СИ Весы электронные крановые
Обозначение типа СИ ЕКМ
Изготовитель Акционерное общество "МАССА-К" (АО "МАССА-К"), г. Санкт-Петербург
Год регистрации 2023
Срок свидетельства 12.04.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Весы электронные крановые ЕКМ (далее - весы) предназначены для статических измерений массы различных грузов.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести подвешенного на весы объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе. Этот сигнал повергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.

Конструкция весов состоит из грузоприемного устройства, весоизмерительного датчика, аналого-цифрового блока, защитного корпуса, индикатора, аккумуляторной батареи и устройства для подвешивания весов. Грузоприемное устройство представляет собой крюк или скобу и служит для подвеса грузов.

Предусмотрена возможность управления весами с помощью пульта дистанционного управления (далее - ПДУ) беспроводного типа.

Весы выпускаются в 15-ти модификациях, которые отличаются метрологическими и техническими характеристиками и имеют следующее обозначение:

ЕКМ-X.Y/Z-M где;

ЕКМ - тип весов;

Х - максимальная нагрузка (Мах) в кг;

Y - указывается (.2 - для двухдиапазонных весов, .3 - для трехдиапазонных весов);

Z - тип блока индикации (1 - жидкокристаллический, 2 - светодиодный).

M - наличие опциональных интерфейсов (W - Wi-Fi, В - Bluetooth). Указывается при заказе весов, отличных от базового варианта исполнения;

Модификации весов отличаются пределами допускаемой погрешности, максимальными и минимальными нагрузками, действительной ценой деления и габаритными размерами.

В весах предусмотрены следующие устройства и функции:

-    устройство первоначальной установки нуля;

-    полуавтоматическое устройство установки нуля;

-    устройство слежения за нулем;

-    устройство выборки массы тары;

-    устройство контроля степени заряженности аккумуляторной батареи.

Знак поверки наносится на пломбу (Рисунок 4).

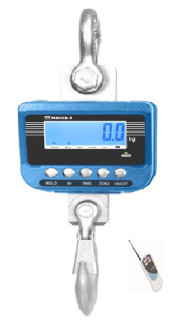

а) ЖК блок индикации    б) Светодиодный блок индикации

Рисунок 1 - Общий вид весов электронных крановых ЕКМ

Весы электронные крановые ЕКМ Модификация EK.YI-600.3/1

\V1

\Y2

\V3

Мах

1 50 ka

300 ka

600 ka

Min

i ka

2 ka

-< ka

t* «

50 a

ioo a

200 a

<1 =

50 a

lOOg

200 8

|SN| 123456"

СРЕ><^>ГЕНЛ

Т = - 150 kg Версия ПО U 11.26 -1<ГС7+5<ГС 1Ш9 — I2V ___0.4 Л

20221

Рисунок 2 - Маркировка весов

Маркировка весов производится на разрушаемой при удалении фирменной наклейке, на которой нанесено:

-    тип весов;

-    класс точности весов;

-    знак утверждения типа;

-    знак обращения продукции на рынке Евразийского экономического союза (соответствие техническим регламентам таможенного союза);

-    торговая марка изготовителя;

-    модификация весов;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    поверочный интервал (e);

-    действительная цена деления (d);

-    максимальное значение выборки массы тары;

-    версия программного обеспечения;

-    предельные значения температуры весов (Tn

T max);

-    напряжение питания от адаптера;

-    максимальный потребляемый ток;

-    серийный номер весов, состоящий из арабских цифр;

-    год выпуска.

В весах предусмотрена защита компонентов и предварительно установленных регулировок (регулировки чувствительности (юстировки)) следующими средствами:

1) Весы снабжены программным несбрасываемым счетчиком, показания которого увеличиваются на единицу автоматически при каждой юстировке (рисунок 3).

Процедура проверки показаний счетчика: после включения весов на индикаторе отображается версия программного обеспечения, максимальная нагрузка весов, затем высвечивается код юстировки.

Рисунок 4 - Схема пломбировки от несанкционированного доступа и место нанесения знака

поверки

Применяемые в весах интерфейсы Wi-Fi, Bluetooth не позволяют вводить в весы команды или данные, предназначенные или используемые для отображения данных, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания; для фальсификации отображаемых, обработанных или сохраненных результатов измерений; для юстировки (регулировки чувствительности) или изменения любого параметра юстировки.

Программное обеспечение

В весах встроенное программное обеспечение (далее - ПО), которое жестко привязано к электрической схеме. ПО выполняет функции по сбору, обработке и предоставлению измерительной информации.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО*

U11.26

Цифровой идентификатор ПО

-

* Номер версии (идентификационный номер) ПО не ниже указанного

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Класс точности весов по ГОСТ OIML R 76-1-2011

средний

Повторяемость (размах) показаний, кг, не более

mpe

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем

от 0 до 4 % Max

Диапазон устройства первоначальной установки нуля

от 0 до 20 % Max

Таблица 3 - Метрологические характеристики однодиапазонных весов

Обозначение весов

Минимальная нагрузка (Min), кг

Максимальная нагрузка (Max), кг

Действительная цена деления (d), поверочный интервал (е),кг

Число поверочных интервалов (n)

Интервалы взвешивания, т

Пределы допускаемой погрешности при поверке, кг

ЕКМ-600

4

600

0,2

3000

От 0,004 до 0,1 включ. Св. 0,1 до 0,4 включ. Св. 0,4 до 0,6 включ.

±0,1

±0,3

±0,3

ЕКМ-1500

10

1500

0,5

3000

От 0,01 до 0,25 включ. Св. 0,25 до 1,0 включ. Св. 1,0 до 1,5 включ.

±0,25

±0,5

±0,75

ЕКМ-3000

20

3000

1,0

3000

От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ.

±0,5

±1,0

±1,5

ЕКМ-6000

40

6000

2,0

3000

От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 6,0 включ.

±1,0

±2,0

±3,0

ЕКМ-12000

100

12000

5,0

2400

От 0,1 до 2,5 включ. Св. 2,5 до 10,0 включ. Св. 10,0 до 12,0 включ.

±2,5

±5,0

±7,5

Обозначение

весов

Минимальная нагрузка (Min), кг

Максимальная нагрузка (Max), кг

Действительная цена деления (d), поверочный интервал (е),кг

Число поверочных интервалов (n)

Интервалы взвешивания, т

Пределы допускаемой погрешности при поверке, кг

ЕКМ-600.2

2

300

0,1

3000

От 0,002 до 0,05 включ. Св. 0,05 до 0,2 включ. Св. 0,2 до 0,3 включ.

±0,05

±0,10

±0,15

4

600

0,2

3000

От 0,004 до 0,1 включ. Св. 0,1 до 0,4 включ. Св. 0,4 до 0,6 включ.

±0,1

±0,3

±0,3

ЕКМ-1500.2

4

600

0,2

3000

От 0,004 до 0,1 включ. Св. 0,1 до 0,4 включ. Св. 0,4 до 0,6 включ.

±0,1

±0,3

±0,3

10

1500

0,5

3000

От 0,01 до 0,25 включ. Св. 0,25 до 1,0 включ. Св. 1,0 до 1,5 включ.

±0,25

±0,5

±0,75

ЕКМ-3000.2

10

1500

0,5

3000

От 0,01 до 0,25 включ. Св. 0,25 до 1,0 включ. Св. 1,0 до 1,5 включ.

±0,25

±0,5

±0,75

20

3000

1,0

3000

От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ.

±0,5

±1,0

±1,5

ЕКМ-6000.2

20

3000

1,0

3000

От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ.

±0,5

±1,0

±1,5

40

6000

2,0

3000

От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 6,0 включ.

±1,0

±2,0

±3,0

ЕКМ-12000.2

40

6000

2,0

3000

От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 6,0 включ.

±1,0

±2,0

±3,0

100

12000

5,0

2400

От 0,1 до 2,5 включ. Св. 2,5 до 10,0 включ. Св. 10,0 до 12,0 включ.

±2,5

±5,0

±7,5

Обозначение

весов

Минимальная нагрузка (Min), кг

Максимальная нагрузка (Max), кг

Действительная цена деления (d), поверочный интервал (е),кг

Число поверочных интервалов (n)

Интервалы взвешивания, т

Пределы допускаемой погрешности при поверке, кг

ЕКМ-600.3

1

150

0,05

3000

От 0,001 до 0,025 включ. Св. 0,025 до 0,1 включ. Св. 0,1 до 0,15 включ.

±0,25

±0,5

±0,75

2

300

0,1

3000

От 0,002 до 0,05 включ. Св. 0,05 до 0,2 включ. Св. 0,2 до 0,3 включ.

±0,05

±0,10

±0,15

4

600

0,2

3000

От 0,004 до 0,1 включ. Св. 0,1 до 0,4 включ. Св. 0,4 до 0,6 включ.

±0,1

±0,3

±0,3

ЕКМ-1500.3

2

300

0,1

3000

От 0,002 до 0,05 включ. Св. 0,05 до 0,2 включ. Св. 0,2 до 0,3 включ.

±0,05

±0,10

±0,15

4

600

0,2

3000

От 0,004 до 0,1 включ. Св. 0,1 до 0,4 включ. Св. 0,4 до 0,6 включ.

±0,1

±0,3

±0,3

10

1500

0,5

3000

От 0,01 до 0,25 включ. Св. 0,25 до 1,0 включ. Св. 1,0 до 1,5 включ.

±0,25

±0,5

±0,75

ЕКМ-3000.3

4

600

0,2

3000

От 0,004 до 0,1 включ. Св. 0,1 до 0,4 включ. Св. 0,4 до 0,6 включ.

±0,1

±0,3

±0,3

10

1500

0,5

3000

От 0,01 до 0,25 включ. Св. 0,25 до 1,0 включ. Св. 1,0 до 1,5 включ.

±0,25

±0,5

±0,75

20

3000

1,0

3000

От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ.

±0,5

±1,0

±1,5

ЕКМ-6000.3

10

1500

0,5

3000

От 0,01 до 0,25 включ. Св. 0,25 до 1,0 включ. Св. 1,0 до 1,5 включ.

±0,25

±0,5

±0,75

20

3000

1,0

3000

От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ.

±0,5

±1,0

±1,5

40

6000

2,0

3000

От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 6,0 включ.

±1,0

±2,0

±3,0

Обозначение

весов

Минимальная нагрузка (Min), кг

Максимальная нагрузка (Max), кг

Действительная цена деления (d), поверочный интервал (е),кг

Число поверочных интервалов (n)

Интервалы взвешивания, т

Пределы допускаемой погрешности при поверке, кг

ЕКМ-12000.3

20

3000

1,0

3000

От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ.

±0,5

±1,0

±1,5

40

6000

2,0

3000

От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 6,0 включ.

±1,0

±2,0

±3,0

100

12000

5,0

2400

От 0,1 до 2,5 включ. Св. 2,5 до 10,0 включ. Св. 10,0 до 12,0 включ.

±2,5

±5,0

±7,5

Таблица 6 - Диапазон устройства выборки массы тары

Обозначение весов

Диапазон устройства выборки массы тары, кг

ЕКМ-600.3

от 0 до 150

ЕКМ-600.2, ЕКМ-1500.3

от 0 до 300

ЕКМ-600, ЕКМ-1500.2, ЕКМ-3000.3

от 0 до 600

ЕКМ-1500, ЕКМ-3000.2, ЕКМ-6000.3

от 0 до 1500

ЕКМ-3000, ЕКМ-6000.2, ЕКМ-12000.3

от 0 до 3000

ЕКМ-6000, ЕКМ-12000.2

от 0 до 6000

ЕКМ-12000

от 0 до 12000

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

-    автономное от аккумуляторной батареи, напряжение постоянного тока, В

-    зарядка аккумулятора весов от адаптера, напряжение/сила тока, В/мА

от 6 до 7,4 12/2500

Условия эксплуатации весов:

-    предельные значения температуры однодиапазонных весов (Tmin, Tmax), °С

-    предельные значения температуры двухдиапазонных весов (Tmin, Tmax), °С

-    предельные значения температуры трехдиапазонных весов (Tmin, Tmax), °С

-    относительная влажность воздуха при 35 °С, %, не более

-30, +50 -20, +50 -10, +50 80

Вероятность безотказной работы за 2000 ч

0,9

Средний срок службы, лет

8

Таблица 8 - Габаритные размеры и масса ^ весов

Обозначение весов

Габаритные размеры (длина; ширина; высота), мм, не более

Масса, кг, не более

ЕКМ-600, ЕКМ-600.2, ЕКМ-600.3, ЕКМ-1500, ЕКМ-1500.2, ЕКМ-1500.3

206; 133; 482

13

ЕКМ-3000, ЕКМ-3000.2, ЕКМ-3000.3

206;133;537

15

ЕКМ-6000, ЕКМ-6000.2 ЕКМ-6000.3

206;133; 629

22

ЕКМ-12000, ЕКМ-12000.2 ЕКМ-12000.3

206;133;665

25

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, закрепленную на корпусе весов, фотохимическим способом.

Комплектность

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы электронные крановые ЕКМ (со встроенным аккумулятором)

-

1 шт.

Зарядное устройство

-

1 шт.

Пульт дистанционного управления

-

1 шт.

Упаковка

-

1 шт.

Паспорт

-

1 экз.

Весы электронные крановые ЕКМ. Руководство по эксплуатации

ЕК2.792.005 РЭ

В электронном виде на сайте: massa.ru

Перечень специализированных предприятий, осуществляющих гарантийный и послегарантийный ремонт

-

В электронном виде на сайте: massa.ru

Сведения о методах измерений

приведены в разделе «Работа с весами» ЕК2.792.005 РЭ. Весы электронные крановые ЕКМ. Руководство по эксплуатации.

Нормативные документы

Государственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г.№ 1622;

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;

ТУ 28.29.31.11-030-27450820-2022. Весы электронные крановые ЕКМ. Технические

условия.

Зарегистрировано поверок 191
Поверителей 4
Актуальность данных 07.11.2024
88788-23
Номер в ГРСИ РФ:
88788-23
Производитель / заявитель:
Акционерное общество "МАССА-К" (АО "МАССА-К"), г. Санкт-Петербург
Год регистрации:
2023
Cрок действия реестра:
12.04.2028
Похожие СИ
92460-24
92460-24
2024
Открытое акционерное общество "Минский механический завод имени С. И. Вавилова - управляющая компания холдинга "БелОМО" (ОАО "ММЗ имени С. И. Вавилова - управляющая компания холдинга "БелОМО"), Республика Беларусь
Срок действия реестра: 19.01.2027
93681-24
93681-24
2024
Общество с ограниченной ответственностью "Ланамедика" (ООО "Ланамедика"), г. Санкт-Петербург
Срок действия реестра: 02.11.2029
93682-24
93682-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93683-24
93683-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93684-24
93684-24
2024
Общество с ограниченной ответственностью "Диджитал Медикэл Оперейшнс" (ООО "ДМО"), г. Москва
Срок действия реестра: 02.11.2029
93685-24
93685-24
2024
Акционерное общество "Силд Эйр Каустик" (АО "Силд Эйр Каустик"), г. Волгоград
Срок действия реестра: 02.11.2029
93686-24
93686-24
2024
Shanghai Huace Navigation Technology Ltd, Китай
Срок действия реестра: 02.11.2029
93688-24
93688-24
2024
Techik Instrument (Shanghai) Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93689-24
93689-24
2024
Qinghai Measuring & Cutting Tools Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93693-24
93693-24
2024
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Омской области" (ФБУ "Омский ЦСМ"), г. Омск
Срок действия реестра: 02.11.2029
