| Номер в госреестре | 88789-23 |
| Наименование СИ | Микроомметры |
| Обозначение типа СИ | Е6-42 |
| Изготовитель | Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 12.04.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроомметры Е6-42 (далее - микроомметры) предназначены для измерений электрического сопротивления постоянному току.
Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока, и вычислении значения электрического сопротивления по закону Ома. Входной аналоговый сигнал преобразуется при помощи аналого-цифрового преобразователя, обрабатывается, и результат измерений отображается на жидкокристаллическом дисплее (далее - ЖК-дисплей).
Конструктивно микроомметры представляют собой одноблочные переносные приборы из металлического корпуса, выполненные в настольном исполнении. Внешняя защитная декоративная крышка съемная, прибор может поставляться без нее для установки в стойку. Радиатор с пассивным охлаждением расположен на задней панели. Основные узлы микроомметров: источник опорного напряжения, масштабный усилитель, инструментальный усилитель, преобразователь напряжение - ток, аналого-цифровой преобразователь, устройство ввода и вывода информации.
Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.

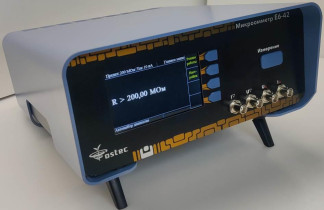

Общий вид микроомметров с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа и заводского номера представлены на рисунках 1 и 2. Способ ограничения доступа к местам настройки (регулировки) - путем закрытия крепежного винта, фиксирующего верхнюю крышку микроомметра, пломбой в виде наклейки, разрушающейся после повреждения. Нанесение знака поверки на микроомметры в обязательном порядке не предусмотрено.
Место нанесен ия заводского номера
1
Рисунок 2 - Общий вид микроомметров с указанием места нанесения заводского номера
(вид сзади)
Программное обеспечение (далее - ПО) микроомметров состоит из встроенного ПО. Встроенное ПО - внутренняя программа микропроцессора для обеспечения функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Конструкция микроомметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО микроомметров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 1.1.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Верхние | Устанавливаемые | Пределы допускаемой | ||
| Диапазон | пределы | значения силы | абсолютной | |
| измерений электрического | измерений электрического | постоянного тока при измерении | Разреше ние | погрешности измерений |
| сопротивления | сопротивления | электрического | ед. изм. | электрического |
| постоянному | постоянному | сопротивления | сопротивления | |
| току, ед. изм. | току, | постоянному | постоянному току, ед. | |
| ед. изм. | току, ед. изм. | изм. | ||
| 200 мкОм1) | 10 А | 0,01 мкОм | ±(0,005- Ах + 2 ед.м.р) | |
| 2 мОм | 10 А | 0,1 мкОм | ±(0,003 Ах + 6 ед.м.р) | |
| 1 А | 0,1 мкОм | ±(0,005 Ах + 8 ед.м.р) | ||
| 10 А | 1 мкОм | ±(0,002 Ах + 8 ед.м.р) | ||
| 20 мОм | 1 А | 1 мкОм | ±(0,0008 Ах + 4 ед.м.р) | |
| 100 мА | 1 мкОм | ±(0,001Ах + 6 ед.м.р) | ||
| 10 А | 10 мкОм | ±(0,0001 Ах + 2 ед.м.р) | ||
| 200 мОм | 1 А | 10 мкОм | ±(0,0001 Ах + 2 ед.м.р) | |
| 100 мА | 10 мкОм | ±(0,0008 Ах + 4 ед.м.р) | ||
| 10 мА | 10 мкОм | ±(0,0009 Ах + 4 ед.м.р) | ||
| от 100 мкОм до | 1 А | 100 мкОм | ±(0,0001 Ах + 2 ед.м.р) | |
| 200 МОм | 2 Ом | 100 мА | 100 мкОм | ±(0,0001 Ах + 2 ед.м.р) |
| 10 мА | 100 мкОм | ±(0,0007 Ах + 4 ед.м.р) | ||
| 1 мА | 100 мкОм | ±(0,0001 Ах + 4 ед.м.р) | ||
| 100 мА | 1 мОм | ±(0,0001 Ах +2 ед.м.р) | ||
| 20 Ом | 10 мА | 1 мОм | ±(0,0001 Ах + 2 ед.м.р) | |
| 1 мА | 1 мОм | ±(0,0002 Ах + 2 ед.м.р) | ||
| 100 мкА | 1 мОм | ±(0,0009 Ах + 4 ед.м.р) | ||
| 10 мА | 10 мОм | ±(0,0002 Ах + 2 ед.м.р) | ||
| 200 Ом | 1 мА | 10 мОм | ±(0,0002 Ах + 2 ед.м.р) | |
| 100 мкА | 10 мОм | ±(0,0008 Ах + 4 ед.м.р) | ||
| 10 мкА | 10 мОм | ±(0,0009 Ах + 4 ед.м.р) |
| Диапазон измерений электрического сопротивления постоянному току, ед. изм. | Верхние пределы измерений электрического сопротивления постоянному току, ед. изм. | Устанавливаемые значения силы постоянного тока при измерении электрического сопротивления постоянному току, ед. изм. | Разрешение, ед. изм. | Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, ед. изм. |
| от 100 мкОм до 200 МОм | 2 кОм | 1 мА | 100 мОм | ±(0,0001 Ах + 2 ед.м.р) |
| 100 мкА | 100 мОм | ±(0,0002 Ах + 2 ед.м.р) | ||
| 10 мкА | 100 мОм | ±(0,0002 Ах + 2 ед.м.р) | ||
| 1 мкА | 100 мОм | ±(0,0004 Ах + 2 ед.м.р) | ||
| 20 кОм | 100 мкА | 1 Ом | ±(0,0001 Ах + 2 ед.м.р) | |
| 10 мкА | 1 Ом | ±(0,0001 Ах + 2 ед.м.р) | ||
| 1 мкА | 1 Ом | ±(0,0007 Ах + 4 ед.м.р) | ||
| 100 нА | 1 Ом | ±(0,0005 Ах + 4 ед.м.р) | ||
| 200 кОм | 10 мкА | 10 Ом | ±(0,0001 Ах + 2 ед.м.р) | |
| 1 мкА | 10 Ом | ±(0,0001 Ах + 2 ед.м.р) | ||
| 100 нА | 10 Ом | ±(0,0011Ах + 4 ед.м.р) | ||
| 10 нА | 10 Ом | ±(0,004 Ах + 4 ед.м.р) | ||
| 2 МОм | 1 мкА | 100 Ом | ±(0,0002 Ах + 2 ед.м.р) | |
| 100 нА | 100 Ом | ±(0,0002 Ах + 2 ед.м.р) | ||
| 10 нА | 100 Ом | ±(0,0005 Ах + 4 ед.м.р) | ||
| 20 МОм | 100 нА | 1 кОм | ±(0,0002 Ах + 2 ед.м.р) | |
| 10 нА | 1 кОм | ±(0,0004 Ах + 2 ед.м.р) | ||
| 200 МОм | 10 нА | 1 кОм | ±(0,0002 Ах + 2 ед.м.р) | |
| Примечания: ^ Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току нормируется в диапазоне измерений электрического сопротивления постоянному току от 100 мкОм до 200 мкОм Ах - значение измеряемой величины, ед.м.р. - единица младшего разряда. | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50±0,5 |
| Потребляемая мощность, В А , не более | 50 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 134x320x281 |
| Масса, кг, не более | 4,0 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, при температуре окружающей среды +25°С, % | от +15 до +35 до 80 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Микроомметр Е6-42 | ЛДПА.411-08.00.000 | 1 шт. |
| Формуляр | ЛДПА.411-08.00.000 ФО | 1 экз. |
| Руководство по эксплуатации | ЛДПА.411-08.00.000 РЭ | 1 экз. |
| Экранированная камера | ЛДПА.411-08.20.010 | 1 шт. |
приведены в разделе 7 «Порядок работы» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ЛДПА.411-08.00.000 ТУ «Микроомметр Е6-42. Технические условия».
| Зарегистрировано поверок | 11 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
