Меры ИКР Обозначение отсутствует, 88795-23

Назначение

Меры ИКР (далее - меры) предназначены для передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы при поверке приборов, используемых для измерения параметров деталей железнодорожного транспорта и в других отраслях машиностроения.

Описание

Использование мер заключается в измерении их параметров с помощью поверяемых приборов и сравнении полученных результатов с действительными размерами мер.

Меры представляют собой цилиндрические детали с определенными размерами, формирующими рабочие поверхности, с которыми контактируют измерительные наконечники поверяемых приборов.

Принцип действия мер основан на измерении внутренних и наружных диаметров мер, а также параметров подшипников и роликов и последующем определении отклонений измеренных величин от действительных значений.

Меры выпускаются в 8 модификациях, различающихся конструктивными исполнениями и типоразмерами: Мера ИКР - Пробка ПТ; Мера ИКР - Пробка; Мера ИКР -Кольцо ПТ; Мера ИКР - Кольцо; Мера ИКР - Наружное кольцо; Мера ИКР - Подшипник; Мера ИКР - Подшипник РЗ; Мера ИКР - Ролик.

Общий вид мер представлен на рисунках 1 - 14.

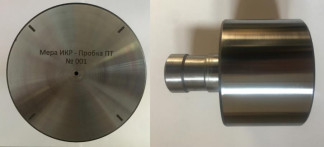

Мера ИКР - Пробка ПТ представляет собой цельную цилиндрическую деталь с ручкой, с рабочей поверхностью, расположенной на наружном диаметре (Рисунок 1).

Мера ИКР - Пробка представляет собой цельную цилиндрическую деталь с ручкой, с рабочей поверхностью, расположенной на наружном диаметре. (Рисунок 2). Мера ИКР -Пробка, габаритные размеры которой превышают 200 мм по наружному диаметру, изготавливается в виде разборной детали (Рисунок 3).

Мера ИКР - Кольцо ПТ представляет собой цилиндрическую деталь с рабочей поверхностью, расположенной на внутреннем диаметре. (Рисунок 4).

Мера ИКР - Кольцо представляет собой цилиндрическую деталь с рабочей поверхностью, расположенной на внутреннем диаметре (Рисунок 5). Мера ИКР - Кольцо, габаритные размеры которой превышают 220 мм по внутреннему диаметру, изготавливается с дополнительным ребром жёсткости (Рисунок 6).

Мера ИКР - Наружное кольцо представляет собой цилиндрическую деталь с двумя внутренними буртами, с рабочими поверхностями, расположенными на внутреннем диаметре и на внутренней части буртов (Рисунок 7).

Мера ИКР - Подшипник представляет собой цилиндрическую деталь с двумя внутренними буртами, между которыми установлен полиамидный (Рисунок 8) или латунный (Рисунок 9) сепаратор с расположенными по всей окружности роликами (в количестве от 12

до 19 штук). Возможно изготовление меры с разборным латунным сепаратором с креплением винтами (Рисунок 10).

Мера ИКР - Подшипник РЗ представляет собой цилиндрическую деталь с двумя внутренними буртами, между которыми установлен полиамидный (Рисунок 11) или латунный (Рисунок 12) сепаратор с расположенными по всей окружности роликами (в количестве от 12 до 19 штук). Внутри детали установлено кольцо. Возможно изготовление меры с разборным латунным сепаратором с креплением винтами (Рисунок 13).

Мера ИКР - Ролик представляет собой цилиндрическую деталь с рабочими поверхностями расположенными на наружном диаметре и на торцах (Рисунок 14).

Пломбирование мер не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Маркировка мер с указанием наименования модификации и направлений осуществляется с помощью типографской наклейки, металлизированной маркировочной таблички или гравировки.

Заводской (серийный) номер мер имеет цифровое обозначение и нанесен на меру в виде маркировочной таблички типографским способом или с помощью гравировки.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики мер, контролируемые параметры которых определяются методом прямых измерений_

Таблица 2 - Метрологические характеристики мер, контролируемые параметры которых определяются методом косвенных измерений_

Таблица 4 - Условия эксплуатации

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в Разделе «Порядок работы» паспорта на меру ИКР.

Нормативные документы

Локальная поверочная схема для мер ИКР;

ТУ 265133110 - 001 - 43180716 - 2021 «Меры ИКР».
