| Номер в госреестре | 88808-23 |
| Наименование СИ | Дозаторы автоматические весовые дискретного действия |
| Обозначение типа СИ | BL |
| Изготовитель | B.L. Mediterraneo S.r.l., Италия |
| Год регистрации | 2023 |
| Срок свидетельства | 17.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы автоматические весовые дискретного действия BL (далее по тексту -дозаторы) предназначены для весового дозирования сыпучих материалов.
Принцип действия дозаторов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее по тексту - датчик), возникающей под действием силы тяжести дозируемого материала, в электрический аналоговый выходной сигнал, изменяющийся пропорционально массе дозируемого материала. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами с дальнейшим отображением результатов измерений массы.
На основе информации об измеренном значении массы в соответствии с предварительно заданной программой осуществляется автоматическое управление питателем для формирования дозы материала.
Конструктивно дозаторы состоят из узла взвешивания и устройства управления.
Узел взвешивания состоит из:
- питательное устройство (далее по тексту - питатель) гравитационного, винтового, ленточного или вибрационного типа (выбирается в зависимости от свойств дозируемого материала), оснащается устройством регулирования скорости подачи материала (Электродвигателя загрузочной заслонки, частотный преобразователь, пневмопривод, иная регулирующая аппаратура);
- грузоприемное устройство (далее по тексту - ГПУ) выполненное в виде барабана. Для выгрузки материала ГПУ оснащается ленточным, шнековым транспортером, секторным питателем, или дисковым, сферическим, шиберным или иным затвором;
- весовое устройство (далее по тексту - ВУ), оснащенное тензорезисторными датчиками в количестве от одного до четырех штук. ГПУ подвешено на ВУ с помощью опорных цепей барабана и оснащено растяжками против колебаний барабана;
- рама опорная или иная несущая конструкция для размещения ВУ и ГПУ;
В ВУ применяются следующие датчики:
- датчики весоизмерительные SB2, SB4, SB5, SB6, SB8, SLB, SB14, BK2, PC1, PC2H, PC6 и PCB, семейства SB8, производства фирмы «Flintec GmbH», Германия, (регистрационный номер в ФИФОЕИ 63476-16);
- датчики весоизмерительные тензорезисторные Z6, модификации Z6C3, производства фирмы "Hottinger Baldwin Messtechnik GmbH”, Германия, (регистрационный номер в ФИФОЕИ 15400-13);
- датчики весоизмерительные тензорезисторные HLC, BLC, ELC, модификация HLC, производства фирмы "Hottinger Baldwin Messtechnik GmbH”, Германия, (регистрационный номер в ФИФОЕИ 21177-13);
- датчики весоизмерительные SIWAREX WL230 SB-S SA, SIWAREX WL230 BB-S SA, SIWAREX WL260 SP-S SA, SIWAREX WL260 SP-S SC, SIWAREX WL260 SP-S AA, SIWAREX WL260 SP-S AB, модификаций SIWAREX WL260 SP-S SA, SIWAREX WL260 SP-S SC, SIWAREX WL260 SP-S AA, SIWAREX WL260 SP-S AB, производства фирмы "Siemens AG", подразделение "Siemens Sensors and Communication Ltd.", Китай, (регистрационный номер в ФИФОЕИ 63665-16);
Устройство управления состоит из:
- шкаф управления, оснащенный сенсорной панелью оператора, совмещающий функции показывающего устройства и клавиатуры управления, электрической панелью управления аппаратов защиты и пускорегулирующих устройств, пневматической панелью управления блоками подготовки воздуха, электропневматических элементов управления и контроля, и аварийной кнопки;
- весоизмерительный прибор, обеспечивающий функции управления процессом загрузки материала в бункер методом тонкой подачи дозируемого материала. С помощью весоизмерительного прибора осуществляется автоматическое управление процессом дозирования, аварийная остановка, а также настройка режимов работы дозаторов.
В качестве весоизмерительного прибора могут применяться:
- устройство весоизмерительное SIWAREX FTA, производства фирмы «Statec Binder GmbH», Австрия;
- модуль многофункциональный SIWAREX, модификаций U, FTA, производства фирмы «Siemens AG», Германия.
Основные устройства и функции по ГОСТ 8.610-2012:
- устройство задания массы дозы (п. 2.2.1.6);
- устройство установки нуля (п. 2.2.4);
- полуавтоматическое устройство установки нуля (п. 2.2.4.2);
- автоматическое устройство установки нуля (п. 2.2.4.3);
- устройство начального установления на нуль (п. 2.2.4.4);
- устройство слежки за нулем (п. 2.2.4.5);
- устройство компенсирования массы тары (п. 2.2.5):
- установка параметров для подачи дозируемого материала;
- настройка производительности.
Дозаторы выпускаются в трёх модификациях, отличающиеся метрологическими характеристиками и конструктивным исполнением.
Обозначение дозаторов имеет вид: BL-[M]-[X]-[Y], где:
BL - обозначение типа;
[M] - наибольший предел (Мах) дозирования, кг: 1, 3, 10, 30, 60, 1400;
[Х] - тип взвешивающего устройства:
G - гравитационное;
S - шнековый конвейер;
N - ленточный конвейер;
CV - вибрационный лоток;
[Y] - исполнение:
High Precision, HI или Big Bag.

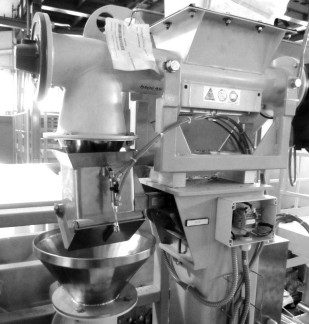

Общий вид дозаторов представлен на рисунке 1. Знак утверждения типа и серийный номер, состоящий из арабских цифр и букв латинского алфавита, наносятся типографским способом на маркировочную табличку, закрепленную на боковой стенке корпуса шкафа управления. Пример маркировочной таблички с указанием места нанесения серийного номера и знака утверждения типа представлен на рисунке 2.
Общий вид сенсорной панели оператора представлен на рисунке 3.
Пломбирование и нанесения знака поверки на средство измерений не предусмотрено.
б) исполнение BL -[M]-[X]-HI в) исполнение BL-[M]-[X]- Big Bag
Рисунок 1 - Общий вид дозаторов
B.L. Mediterraneo S.r.l.
Наименование, обозначение типа дозатора Дата изготовления Серийный номер
Место нанесения серийного номера
Номинальный класс точности Ref(x)
Класс точности X(x)
Минимальная нагрузка Minfill Максимальная нагрузка Max Цена деления шкалы d
Максимальное значение выборки массы тары Обозначение продукта дозирования Наибольший предел производительности Параметры электрического питания
Рисунок 2 - Пример маркировочной таблички с указанием места нанесения серийного номера и
знака утверждения типа
Программное обеспечение (далее по тексту - ПО) дозаторов имеет метрологически значимую и метрологически незначимую (функциональную) части. Метрологически значимая часть реализована в весоизмерительном приборе и является встроенным программным обеспечением, выполняющим функции по сбору, передаче, обработке и представлению измерительной информации.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. К тому же, дополнительно, для защиты от несанкционированного доступа метрологически значимой части к параметрам регулировки и измерительной информации применяются настройки с использованием пароля.
Номер версий ПО отображается на дисплее сенсорной панели оператора при включении дозатора.
Изменение ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных - невозможно.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО дозаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | SIWAREX FTA | SIWAREX Secure Display | SIWATOOL |
| Номер версии (идентификационный номер) ПО, не ниже | V.9 | V.3 | V.2 |
| Цифровой идентификатор ПО | - | ||
Таблица 2 - Метрологические характер
ристики
| Наименование характеристики | Значение для исполнений дозаторов | |||||
| BL-[M]-[X]-High Precision | BL-[M]-[X]-HI | BL-[M]-[X]-Big Bag | ||||
| Номинальное значение класса точности по ГОСТ 8.610-2012 | Ref(1,0) | |||||
| Класс точности по ГОСТ 8.610-2012 | X(1) | |||||
| Наибольший предел Max, кг | 1 | 3 | 10 | 30 | 60 | 1400 |
| Цена деления шкалы d, г | 1 | 5 | 10 | 10 | 20 | 500 |
| Число делений шкалы, n, (n=Max/d) | 1000 | 600 | 1000 | 3000 | 3000 | 2800 |
| Минимально допустимое значение номинальной минимальной дозы по ГОСТ 8.610-2012, Minfill, г | 11 | 110 | 330 | 330 | 1340 | 50000 |
Таблица 3 - Метрологические характеристики
| Значение массы дозы, F, г | Пределы максимально допустимого отклонения каждой дозы от среднего значения для класса Х(1) (MPD) | Пределы максимально допускаемой погрешности заданного значения массы дозы (MPSE) при первичной и периодической поверке | |
| При первичной поверке | При эксплуатации | ||
| F<50 | ± 7,2 % | ± 9 % | ±2,25% |
| 50<F<100 | ± 3,6 г | ± 4,5 г | ±1,125 г |
| 100<F<200 | ± 3,6 % | ± 4,5 % | ±1,125 % |
| 200<F<300 | ± 7,2 г | ±9 г | ±2,25 г |
| 300<F<500 | ± 2,4 % | ± 3 % | ±0,75 % |
| 500< F <1000 | ± 12 г | ± 15 г | ±3,75 г |
| 1000< F <10000 | ± 1,2 % | ± 1,5 % | ±0,375 % |
| 10000< F <15000 | ± 120 г | ± 150 г | ±37,5 г |
| 15000 < F | ± 0,8 % | ± 1 % | ±0,25 % |
| Наименование характеристики | Значение | ||
| BL-[M]-[X]-High Precision | BL-[M]-[X]- HI | BL-[M]-[X]-Big Bag | |
| Параметры электрического питания: | |||
| - напряжение переменного тока, В: | |||
| - при однофазной сети питания | от 187 до 242 | ||
| - при трехфазной сети питания | от 323 до 418 | ||
| - частота напряжения переменного тока, Гц | 50±1 | ||
| Максимальная производительность, доз/ч | 2200 | ||
| Условия эксплуатации: | |||
| - температура окружающей среды, °С | от -10 до +40 | ||
| - относительная влажность, %, не более, без | 85 | ||
| конденсации | |||
| Количество датчиков, шт | 1 - 4 | ||
| Потребляемая мощность, кВА, не более | 5 | ||
| Габаритные размеры, мм, не более: | |||
| - длина | 2000 | 1500 | 2500 |
| - ширина | 700 | 1550 | 5000 |
| - высота | 1800 | 1450 | 7000 |
| Вероятность безотказной работы за 2000 ч | 0,92 | ||
| Средний срок службы, лет | 10 | ||
наносится на маркировочную табличку, расположенную на боковой стенке корпуса шкафа управления, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дозатор автоматический весовой дискретного действия BL | -1) | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Примечание: Х) - Обозначение может отличаться в зависимости от модификации средства измерения | ||
приведены в разделе «Назначение» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Техническая документация фирмы «B.L. Mediterraneo S.r.l.», Италия.
