| Номер в госреестре | 88809-23 |
| Наименование СИ | Комплексы топливозаправочные |
| Обозначение типа СИ | ТЗК-100-АиМ |
| Изготовитель | Общество с ограниченной ответственностью "Автоматизация и Метрология" (ООО "Автоматизация и Метрология"), г. Тюмень |
| Год регистрации | 2023 |
| Срок свидетельства | 17.04.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы топливозаправочные ТЗК-100-АиМ (далее по тексту - ТЗК) предназначены для автоматизированного измерения массы и объема нефтепродуктов и других жидкостей при отпуске/приеме их в автоцистерны и железнодорожные цистерны, транспортировке на нефтебазах и нефтеперерабатывающих заводах.
Принцип действия ТЗК основан на прямых измерениях массового расхода, массы, объема и плотности жидкости - первичными преобразователями массового расхода, температуры -датчиком температуры, давления - датчиком давлении, сборе и обработки результатов измерений в СОИ и передачи во внешние информационные системы.
По расположению оборудования ТЗК разделен на две части: гидравлическая часть, расположенная под навесом на рамном основании (каркасе), с помощью которой производится налив топлива в цистерны, и система управления, находящаяся в помещении операторной.
Гидравлическая часть - измерительная часть, представляет собой дозирующее устройство, предназначенное для отпуска топлива заданной дозы. Состоит из расходомера массового, электромагнитного трехпозиционного двухступенчатого клапана, предназначенного для снижения расхода в начале налива и при завершении налива, фильтра, газоотделителя, компенсаторов металлических, электронасосного агрегата, шкафа электроснабжения (ШС), шкафа автоматики (ША), автоматической системы налива (АСН), поста местного управления и устройства контроля заземления.
Для удобства управления в составе ТЗК присутствует автоматизированное рабочее место (АРМ) оператора, устанавливаемое в помещении операторной или ином месте нахождения оперативного персонала. АРМ оператора позволяет осуществлять удаленное оперативное управление ТЗК, хранит историю операций налива и показаний измерительных приборов. Основные функции и режим работы ТЗК:
- измерение массы, объема и плотности нефтепродукта;
- измерение давления и температуры;
- автоматизированный налив нефтепродукта в цистерны;
- отображение текущих показателей операции налива на экран АРМ оператора;
- обработка и хранение данных.
Режим работы периодический, на время налива топлива в цистерны.
В состав ТЗК в зависимости от комплектации могут входить средства измерений, утвержденных типов, указанные в таблице 1
| Наименование и обозначение типа средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики-расходомеры массовые Штрай-масс | 70629-18 |
| Счетчики-расходомеры массовые кориолисовые ЭМИС-МАСС 260 | 77657-20 |
| Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак | 47266-16 |
| Счетчики-расходомеры кориолисовые КТМ РуМАСС | 83825-21 |
| Датчики давления ЭМИС-БАР | 72888-18 |
| Датчики давления PIEZUS | 83205-21 |
| Датчики давления Метран-150 | 32854-13 |
| Датчики давления тензорезистивные APZ, ALZ, AMZ, ASZ | 62292-15 |
| Термопреобразователи универсальные ТПУи0304 | 50519-17 |
| Преобразователи температуры Метран-280, Метран-280-Ех | 23410-13 |
| Датчик температуры ТСМТ, ТСПТ, ТСМТ Ех, ТСПТ Ех | 75208-19 |
| Термометры сопротивления (термопреобразователи сопротивления) ДТС | 28354-10 |
| Термопреобразователи прецизионные ПТ 0304-ВТ | 77963-20 |
| Термопреобразователи сопротивления серии 90 | 68302-17 |
| Контроллеры программируемые логические REGUL RX00 | 63776-16 |
| Системы ввода-вывода распределенные Fastwel I/O | 58557-14 |
| Контроллеры логические программируемые ПЛК 200 | 84822-22 |
| Модули аналогового ввода МВ210-101 | 76920-19 |
Заводской номер ТЗК указан на фирменной металлической табличке, прикрепленной на раме ТЗК, методом аппликации, сублимации и лазерной маркировки, а также в эксплуатационной документации типографским методом.
Формат нанесения заводского номера - цифровой.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средства измерений не предусмотрено.

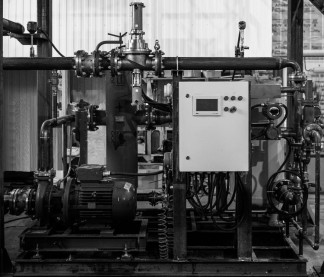

Общий вид ТЗК и место обозначения заводского номера приведены на рисунке 1.
Программное обеспечение (ПО) ТЗК (контроллера программируемого логического, АРМ оператора) обеспечивает реализацию функций ТЗК.
Наименования ПО и идентификационные данные указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| ПО ПЛК | ПО АРМ оператора | |
| Идентификационное наименование ПО | PLC_TZK | ARM_TZK |
| Номер версии (идентификационный номер) ПО | 1.0 | 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Номинальный диаметр условного прохода расходомера ТЗК, мм | 50 | 80 | 100 | 150 |
| Диапазон измерений массового расхода, т/ч | от 2,0 до 60,0 | от 5,0 до 160,0 | от 11,0 до 210,0 | от 20,0 до 400,0 |
| Диапазон измерений объемного расхода, м3/ч | от 2,3 до 85,0 | от 5,6 до 228,0 | от 12,3 до 300,0 | от 22,3 до 571,0 |
| Пределы допускаемой относительной погрешности измерений массы (объема) нефтепродуктов, % | ±0,25 | |||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Наименьшая доза выдачи объема топлива, дм3 | 500 |
| Измеряемая среда | нефтепродукты |
| Диапазон плотности измеряемой среды при +20 °С, кг/м3 | от 650 до 1100 |
| Диапазон давления нефтепродукта при рабочем диапазоне расхода, МПа | от 0,1 до 1,6 |
| Диапазон температуры измеряемой среды, °С | от -40 до +50 |
| Режим работы | периодический |
| Условия эксплуатации: - температура окружающего воздуха в месте установки СИ, шкафа автоматики, шкафа электроснабжения (рамная конструкция), °С - температура окружающего воздуха в месте установки АРМ оператора (операторная), °С | от -60 до +50 от +10 до +35 |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц | 380:57 (трехфазное), 220!f3 (однофазное) 50 |
| Габаритные размеры, мм, не более | 7300х3900х5550 |
| Масса, кг, не более | 4000 |
| Срок службы, лет, не менее | 10 |
Комплектность ТЗК приведена в таблице 5.
Таблица 5 - Комплектность ТЗК
| Наименование | Обозначение | Количество |
| Комплекс топливозаправочный ТЗК-100-АиМ | - | 1 шт. |
| Руководство по эксплуатации | 330.28.99-014-20401066 РЭ | 1 экз. |
приведены в разделе 1 «Описание и работа» документа «Комплекс топливозаправочный ТЗК-100-АиМ. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 330.28.99-014-20401066-2022 Комплекс топливозаправочный ТЗК-100-АиМ. Технические условия.
