| Номер в госреестре | 88810-23 |
| Наименование СИ | Анализаторы жидкости |
| Обозначение типа СИ | ФОТОНИК |
| Изготовитель | Общество с ограниченной ответственностью "ТОС Технологии" (ООО "ТОС Технологии"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 17.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости ФОТОНИК (далее - анализаторы) предназначены для измерений состава и свойств в природных, питьевых, технологических, промышленных, сточных водах в лабораторных условиях и в составе систем автоматического контроля сбросов в водные объекты по следующим показателям: химического потребления кислорода (ХПК), общего органического углерода (ООУ), нефтепродуктов в воде, растворенного органического углерода (РОУ), взвешенных веществ, биологического потребления кислорода (БПК).
Принцип работы анализаторов основан на фотометрическом методе - поглощении на соответствующей длине волны (в ультрафиолетовом диапазоне 254 нм при измерении показателей ХПК, ООУ, нефтепродуктов в воде, РОУ, БПК и в инфракрасном диапазоне 880 нм при измерении взвешенных веществ).
Конструктивно анализаторы состоят из блока регистрации и управления (контроллера) и подключаемых к ним датчиков (первичных измерительных преобразователей) проточного, погружного или вставного исполнений.
В составе блока управления и регистрации могут использоваться дополнительные модули для отображения результатов измерений.
Анализаторы выпускаются в четырех модификациях, которые отличаются исполнением и диапазонами измерений, обусловленными длиной оптического пути первичного преобразователя: «50 мм», «20 мм», «10 мм», «5 мм», «2 мм», «1 мм».
Для модификации ФОТОНИК-бО доступны следующие длины оптического пути: «1 мм», «2 мм», «5 мм», «10 мм».
ФОТОНИК-Кон - анализатор стационарного исполнения, имеющий проточный измерительный датчик, предназначенного для врезки в трубопроводы.
ФОТОНИК-В - анализатор погружного типа, который может быть использован без контроллера для передачи результатов измерений по интерфейсу Modbus.
ФОТОНИК-Сет - анализатор переносной, оснащенный датчиком погружного типа.
ФОТОНИК-бО - анализатор портативный лабораторный с кюветой для размещения анализируемой пробы.
Анализаторы модификаций ФОТОНИК-Сет, ФОТОНИК-60 оснащены сенсорным цветным дисплеем, ФОТОНИК-Кон - двухцветный дисплей с клавиатурой для управления.
Измеряемые параметры для различных модификаций анализатора ФОТОНИК приведены в таблице 1.
| Измеряемый параметр | Модификации анализатора | ||||
| ФОТОНИК- Кон | ФОТОНИК- В | ФОТОНИК- Сет | ФОТОНИК- бО | ||
| - массовая концентрация взвешенных веществ | + | + | + | - | |
| - химическое потребление кислорода | + | + | + | + | |
| - массовая концентрация общего органического углерода | + | + | + | + | |
| - массовая концентрация нефтепродуктов | + | + | + | - | |
| - биологическое потребление кислорода* | + | + | + | + | |
| - массовая концентрация растворенного органического углерода* | + | + | + | + | |
| Примечание: | - знак «+» - означает наличие измеряемого параметра в данной модели; - знак «-» - измеряемый параметр отсутствует в данной модели; * по данному параметру анализатор работает в режиме показаний. | ||||
Электрическое питание анализаторов модификации ФОТОНИК-бО может быть организовано с применением специальной аккумуляторной батареи, поставляемой по заказу.

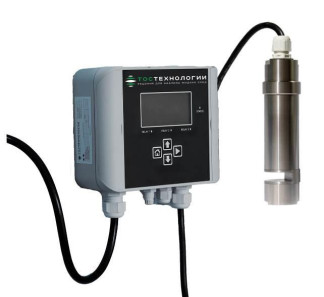

Общий вид анализаторов приведен на рисунке 1.
Маркировочная этикетка наносится на контроллеры, на боковую или заднюю стенку. Маркировка датчиков выполнена в виде наклейки на лицевую или боковую панель, либо на кабель (если датчик предназначен для погружного исполнения). Маркировочная этикетка содержит знак утверждения типа, а также информацию о наименовании, модификации и производителе анализатора, его серийном номере, дате выпуска. Серийный номер имеет цифровой формат, нанесенный методом наклейки. Общий вид маркировочной этикетки представлен на рисунке 2.
Нанесение знака поверки и пломбирование анализаторов не предусмотрено.
в) ФОТОНИК-Сет г) ФОТОНИК-60
ООО «ТОС Технологии», Россия, 121248, г. Москва,
ТОСТЕХНОЛОГИИ Кутузовский пр-т, д. 12, стр.6,
РЕШЕНИЙ jQflfl АНАЛИЗА жиДкин СРЕД
+7 (499) 707-00-1Э infcnatoc-teh.ru / www.toc-teh.ru
Анализатор ФОТОНИК-Кон
СДЕЛАНО В РОССИИ
СЕРИИНЫИ НОМЕР
ТЕМПЕРАТУРА ЭКСПЛУАТАЦИИ
+S...+45
ДАТА ИЗГОТОВЛЕНИЯ
100-240 В, 50/60 Гц,
5 Вт
1,5
ВЕС АНАЛИЗАТОРА С ДАТЧИКОМ
кг
ПАРАМЕТРЫ
ЭЛЕКТРОПИТАНИЯ
Рисунок 2 - Общий вид маркировочной этикетки Программное обеспечение
Блоки регистрации и управления (контроллеры) анализаторов ФОТОНИК-Кон, ФОТОНИК-Сет, ФОТОНИК-бО оснащены программным обеспечением (ПО), позволяющим осуществлять построение и контроль градуировочной характеристики, проводить контроль процесса измерений, отображать и сохранять результаты измерений.
ПО контроллеров анализаторов модификации ФОТОНИК-В хранит градуировочную характеристику от производителя и отвечает только за обработку текущих результатов измерений и их передачу по интерфейсу Modbus. ПО заложено в микропроцессоре и защищено от доступа и изменения, попытка доступа или изменения ПО может привести к выходу из строя анализатора. Обновление программного обеспечения анализаторов всех модификаций в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Модификация анализатора | |||
| ФОТОНИК-Кон | ФОТОНИК-В | ФОТОНИК-Сет | ФОТОНИК-бО | |
| Идентификационное наименование ПО | — | — | — | — |
| Номер версии ПО | не ниже 10.01 | — | не ниже 03.00 | не ниже 2.00 |
| Цифровой идентификатор ПО | — | — | — | — |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Определяемый компонент (показатель) | Длина оптического пути, мм | Диапазон измерений, мг/дм3 | Пределы допускаемой абсолютной погрешности1, мг/дм3 |
| 1 | 2 | 3 | 4 |
| Химическое потребление кислорода | 50 | от 2 до 60 включ. | ± (0,03-С+1) |
| 20 | от 5 до 140 включ. | ± (0,03-С+3) | |
| 10 | от 10 до 280 включ. | ± (0,04-С+5) | |
| 5 | от 20 до 560 включ. | ± (0,05-С+10) | |
| 2 | от 75 до 1400 включ. | ± (0,05-С+20) | |
| 1 | от 100 до 2800 включ. | ± (0,05-С+40) | |
| Массовая концентрация общего органического углерода | 50 | от 1 до 25 включ. | ± (0,03-С+0,5) |
| 20 | от 2 до 60 включ. | ± (0,03-С+1) | |
| 10 | от 4 до 120 включ. | ± (0,04-С+2) | |
| 5 | от 8 до 240 включ. | ± (0,05-С+4) | |
| 2 | от 30 до 600 включ. | ± (0,05-С+10) | |
| 1 | от 40 до 1200 включ. | ± (0,05-С+20) | |
| Массовая концентрация нефтепродуктов | 50 | от 1 до 20 включ. | ± (0,03-С+0,5) |
| 20 | от 2 до 50 включ. | ± (0,03-С+1) | |
| 10 | от 3 до 100 включ. | ± (0,04-С+1,5) | |
| 5 | от 7 до 200 включ. | ± (0,05-С+4) |
| Определяемый компонент (показатель) | Длина оптического пути, мм | Диапазон измерений, мг/дм3 | Пределы допускаемой абсолютной погрешности1, мг/дм3 |
| 1 | 2 | 3 | 4 |
| 2 | от 25 до 500 включ. | ± (0,05-С+7) | |
| 1 | от 35 до 1000 включ. | ± (0,05-С+15) | |
| Массовая концентрация взвешенных веществ | 50 | от 2 до 1000 включ. | ± 0,5-С |
| 20 | от 5 до 2500 включ. | ± 0,1-С | |
| 10 | от 10 до 5000 включ. | ± 0,15-С | |
| 5 | от 20 до 10000 включ. | ± 0,2-С | |
| Примечание: 1) С - измеренное значение массовой концентрации параметра. | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | |||
| ФОТОНИ К-Кон | ФОТОНИК -В | ФОТОНИК -Сет | ФОТОНИК- 60 | |
| Параметры электрического питания: | ||||
| - напряжение питания, В, постоянного тока / переменного тока | 12 / 120/230 | 12 / - | * | * |
| - частота переменного тока, Гц | 50 / 60 | - | * | * |
| - потребляемая мощность, В А, не более | 5 | 10 | ||
| Масса, кг, не более | 1,5 | 1 | 1 | 1 |
| Габаритные размеры контроллера, мм, не более: - высота - ширина - глубина | 130 160 60 | - | 70 140 200 | 70 140 200 |
| Габаритные размеры датчика, мм, не более: - длина зонда - диаметр корпуса | 250 40 | 250 40 | 250 40 | - |
| Условия эксплуатации: - температура окружающего воздуха и анализируемой среды, оС - относительная влажность окружающего воздуха, %, не более | от +5 до +45 80 | |||
| Средний срок службы, лет, не менее | 10 | |||
| Диапазоны показаний, мг/дм3: - Биологическое потребление кислорода - Растворенный органический углерод | от 2 до 1400 включ. от 1 до 1000 включ. | |||
| * Питание модификаций ФОТОНИК-Сет и ФОТОНИК-60 осуществляется от аккумуляторной батареи или от сети 220 В, 50 Гц от сети переменного тока через зарядное устройство | ||||
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Анализаторы жидкости | ФОТОНИК | 1 шт. |
| 2 Сменные части (по дополнительному заказу) | - | - |
| 3 Кюветы для анализируемой жидкости | - | 1 комп. |
| 4 USB-кабель (для экспорта данных и зарядки) | - | 1 шт. |
| 5 Упаковочный чемодан | - | 1 шт. |
| 6 Аккумуляторная батарея | - | 1 шт. |
| 7 Методика поверки | - | 1 экз. |
| 8 Руководство по эксплуатации | - | 1 экз. |
| Примечания: Позиция 3 поставляется в комплекте с анализатором модификации ФОТОНИК-60 Позиции 4, 5, 6 поставляются в комплекте с анализаторами модификации ФОТОНИК-60, ФОТОНИК-Сет | ||
Приведены в разделе 10 «Меню измерения» Руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными (стандартизованными) методиками (методами) измерений.
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 26.51.53-001-17818360-2022 Анализаторы жидкости ФОТОНИК. Технические
условия.
