| Номер в госреестре | 88814-23 |
| Наименование СИ | Датчики-измерители уровня |
| Обозначение типа СИ | РИС 121 |
| Изготовитель | Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП"), г. Рязань |
| Год регистрации | 2023 |
| Срок свидетельства | 17.04.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики-измерители уровня РИС 121 (далее - датчики-измерители) предназначены для непрерывного измерения уровня жидких сред, а также для сигнализации предельных значений уровня в двух точках.
Принцип действия датчиков-измерителей основан на преобразовании электрической ёмкости чувствительного элемента, изменяющейся пропорционально уровню жидкости, в цифровой код для передачи по интерфейсу RS-485 и аналоговый выходной сигнал постоянного тока от 0 до 5 (от 4 до 20) мА или напряжения постоянного тока от 0 до 1 В.
Датчики-измерители состоят из первичного преобразователя (далее - ПП), вторичного преобразователя (далее - ВП), кабеля связи между ПП и ВП, показывающего прибора (амперметра М381 со шкалой в процентах уровня).
Датчики-измерители имеют до двух релейных выходов.
1111 датчиков-измерителей имеют взрывозащищенное исполнение. ВП устанавливаются вне взрывоопасных зон.
Датчики-измерители имеют исполнения, предназначенные для применения на объектах использования атомной энергии.
Отличие исполнений датчиков-измерителей приведено в таблице 3.
Схема условного обозначения датчиков-измерителей:
Датчик-измеритель уровня РИС 121- 225 И 42 Г - А ОМ 3-1,5 - 3Н АГТС.407622.002ТУ

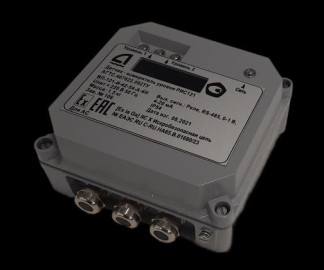

Внешний вид ВП, место нанесения знака утверждения типа и заводского номера представлены на рисунке 1. Внешний вид 1111 различного исполнения представлен на рисунке 2.
б
а
д
Рисунок 2 - Общий вид первичных преобразователей различного исполнения: а) ПП-225, б) ПП-264 (ПП-266), в) ПП-292, г) ПП-293, д) ПП-296 (ПП-297)
Заводской номер, состоящий из трех цифр, наносится на маркировочную табличку, закрепляемую на корпусе ВП. Заводской номер, состоящий из трех цифр, наносятся на корпус 1111 методом гравировки.
Знак поверки на датчики-измерители не наносится.
Встроенное программное обеспечение выполняет функции преобразования измеренной электрической ёмкости в цифровой код для передачи по интерфейсу RS-485, а также управления релейными выходами.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RIS121IZM |
| Номер версии (идентификационный номер) ПО | не ниже 1.00 |
| Цифровой идентификатор метрологически значимой части | не отображается |
Пределы допускаемой погрешности датчиков-измерителей установлены с учётом влияния ПО на метрологические характеристики.
Конструкция датчиков-измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня в зависимости от длины измерительной части ПП, м | от 0 до 22 |
| Пределы допускаемой приведённой погрешности от диапазона измерений уровня, %: - для исполнений ПП-264 и ПП-266 - для остальных исполнений | ± 1,0 ± 1,5 |
Таблица 3.1 - Основные технические характеристики
| Наименование датчика-измерителя | Исполнение ПП | Конструкция чувствительного элемента | Длина погружаемой части, м | Рабочее давление, МПа, не более | Диапазон рабочих температур контролируемой среды, °С | Способ присо единения |
| РИС 121-225 | ПП-225 | Стержневой изолированный | от 1,0 до 2,5 | 2,5 | от -100 до +200 (от -100 до +100) 2) | Штуцер М27х1,5 |
| РИС 121-264 | ПП-264 | Цилиндрический неизолирован ный | от 0,5 до 3,5 | |||
| РИС 121-266 | ПП-266 | Цилиндрический изолированный | от 0,5 до 2,5 | |||
| РИС 121-292 | ПП-292 | Тросовый неизолированный | от 2,5 до 22,0 | - | от -40 до +100 (от-40 до +100)2) | Штуцер G1 1/2-B |
| РИС 121-293 | ПП-293 | Тросовый неизолированный | от 2,0 до 22,0 | 2,5 | от -100 до +200 (от -100 до +100)2) | Штуцер М27х1,5 |
| РИС 121-296 | ПП-296 | Тросовый изолированный | от 2,0 до 22,0 | 2,5 | от-100 до +200 (от -100 до +100)2) | |
| РИС 121-297 | ПП-297 | Тросовый изолированный | от 1,0 до 22,0 | от -40 до +85 (от-40 до +85)2) | Штуцер G1 1/2-B | |
| Примечания: 1 Длина погружаемой части и способ присоединения первичного преобразователя может по заказу отличаться от указанных значений. 2 Температура контролируемой среды для датчиков во взрывозащищенном исполнении. | ||||||
| Наименование характеристики | Значение |
| Параметры электропитания: | |
| - первичного преобразователя | |
| номинальное напряжение питания постоянного тока, В | 24 |
| диапазон напряжения питания постоянного тока, В | от 18 до 32 |
| - вторичного преобразователя | |
| номинальное напряжение питания постоянного тока, В | 24 |
| диапазон напряжения питания постоянного тока, В | от 18 до 32 |
| номинальное напряжение питания переменного тока, В | 220 |
| диапазон напряжения питания переменного тока, В | от 187 до 242 |
| частота переменного тока, Гц | 50, 60 или 400 |
| Потребляемая мощность, Вт, не более | |
| - первичного преобразователя | 0,7 |
| - вторичного преобразователя с подключенным первичным | |
| преобразователем | 2,5 |
| Степень защиты | |
| - первичного преобразователя | IP67 |
| - вторичного преобразователя | IP54 |
| Маркировка взрывозащиты | |
| - первичного преобразователя | 0Ex ia IIC T5/T4 Ga X |
| - вторичного преобразователя | [Ex ia Ga] IIC X |
| Масса, кг, не более | |
| - первичного преобразователя | |
| ПП-225 | 2,0 |
| ПП-264 | 3,9 |
| ПП-266 | 3,5 |
| ПП-292 | 8,95 |
| ПП-293 | 7,6 |
| ПП-296 | 9,7 |
| ПП-297 | 10,2 |
| - вторичного преобразователя | 1,5 |
| Габаритные размеры, мм: | |
| - первичного преобразователя (ширина х высота) | 88 x 53 |
| - первичного преобразователя (длина): | |
| ПП-225 | от 1192 до 2692 |
| ПП-264 | от 692 до 2692 |
| ПП-266 | от 692 до 3692 |
| ПП-292 | от 2914 до 22414 |
| ПП-293 | от 2322 до 22322 |
| ПП-296 | от 2237 до 22237 |
| ПП-297 | от 1237 до 22237 |
| - вторичного преобразователя (длина х ширина х высота) | 160 x 175 x 80 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -50 до +80 |
| - относительная влажность при температуре +55 °С, % | 98 ± 2 |
| - давление, кПа | от 81 до 400 |
| Средний срок службы, лет | 12 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Датчик-измеритель уровня РИС 121 в составе: | в соответствии с заказом | исполнение в зависимости от заказа | |
| - первичный преобразователь | в соответствии с заказом | 1 шт. | |
| - вторичный преобразователь | в соответствии с заказом | 1 шт. | |
| - показывающий прибор | Амперметр М381 ТУ 25-04.3577-78 | 1 шт. | Шкала в процентах уровня. Поставляется для датчиков -измерителей с выходным сигналом от 0 до 5 мА |
| - кабель связи | в соответствии с заказом | - | Необходимость поставки оговаривается при заказе |
| Руководство по эксплуатации | АГТС.407622.002РЭ | 1 экз. на партию | |
| Паспорт | АГТС.407622.002ПС | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа АГТС.407622.002РЭ «Датчики-измерители уровня РИС 121. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
АГТС.407622.002ТУ «Датчики-измерители уровня РИС 121. Технические условия».
