| Номер в госреестре | 88815-23 |
| Наименование СИ | Расходомеры жидкости |
| Обозначение типа СИ | Рельеф-20 |
| Изготовитель | Акционерное общество "Моринформсистема-Агат-КИП" (АО "Моринсис-Агат-КИП"), г. Рязань |
| Год регистрации | 2023 |
| Срок свидетельства | 17.04.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры жидкости Рельеф-20 (далее - расходомеры) предназначены для измерений объёмного расхода жидкости.
Принцип действия расходомеров основан на измерении разности времени при прохождении ультразвукового сигнала в прямом и обратном направлении движения потока жидкости. Далее, по разности времени прохождения сигнала, определяется скорость, направление потока и рассчитывается объёмный расход жидкости.
Расходомеры жидкости Рельеф-20 имеют моноблочное конструктивное исполнение. Расходомеры состоят из первичного преобразователя, конструктивно совмещенного со вторичным преобразователем. Корпус расходомера рассчитан на повышенное давление окружающей среды - до 26 МПа.

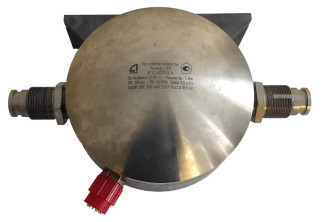

Внешний вид расходомеров приведён на рисунке 1. Общий вид средства измерений с указанием (при наличии) мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 2.
Расходомер представляет собой герметичную сварную конструкцию, внутри которой установлен блок измерения расхода. В нижней части корпуса просверлен канал для прохождения жидкости. В канал врезаны корпуса пьезоэлектрических преобразователей, которые формируют ультразвуковую акустическую волну. Электропитание и передача информации к расходомеру осуществляется через герморазъём Subconn по единому кабелю.
Встроенное программное обеспечение (далее - ПО) позволяет произвести расчёт объёмного расхода, вывести информацию на интерфейсы связи (RS-485).
Внешнее ПО позволяет провести конфигурацию расходомера и имитационную поверку. Конструкция расходомеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование внутреннего ПО | relyef.hex |
| Номер версии (идентификационный номер) внутреннего ПО | не ниже 1.00.00.00 |
| Идентификационное наименование внешнего ПО | QLink.exe |
| Номер версии (идентификационный номер) внешнего ПО | не ниже l.xx |
| Метрологически значимая часть ПО | metrolog_kit1.dll |
| Цифровой идентификатор метрологически значимой части (алгоритм SHA256) | 67b759b930a347c30f97a9efcdbf5a81 3350526f74bfcdc3009e51298331d5a8 |
| Примечание - Просмотр значения номера версии (идентификационного номера) внутреннего ПО доступен только в программе QLink.exe. | |
Метрологические характеристики расходомеров приведены в таблице 2.
Таблица 2 - Метрологические характеристики Рельеф-20
| Наименование характеристики | Значение |
| Диапазон измерений объёмного расхода, м3/ч | от 0,1 до 5,0 |
| Пределы допускаемой относительной погрешности измерений объёмного расхода, %: - в диапазоне от 0,1 до 0,3 м3/ч - в диапазоне от 0,3 до 1,0 м3/ч - в диапазоне от 1,0 до 5,0 м3/ч | ±5,0 ±3,0 ±1,0 |
| Технические характеристики расходомеров приведены в | таблице 3. |
| "аблица 3 - Технические характеристики Рельеф-20 | |
| Наименование характеристики | Значение |
| Измеряемая среда | морская или пресная вода |
| Рабочая температура измеряемой среды, °С | от -2 до +35 |
| Рабочее давление измеряемой среды, МПа | от 0 до 26 |
| Окружающая среда | морская или пресная вода, воздух |
| Давление окружающей среды, МПа, не более | 26 |
| Параметры электропитания: напряжение постоянного тока, В | 27 |
| Потребляемая мощность, Вт, не более | 15 |
| Назначенный срок службы, лет, не менее | 25 |
| Габаритные размеры расходомеров (длина х ширина х высота), мм | 372 х 262 х 162 |
| Масса, кг, не более | 16,8 |
| Условия эксплуатации: - температура воды, °С - температура воздуха, °С - относительная влажность при температуре +35 °С, % | от -2 до +35 от -30 до +50 до 100 |
приведена в таблице 4.
| Наименование | Обозначение | Количество |
| Расходомеры жидкости | Рельеф-20 | 1 шт. |
| Руководство по эксплуатации | АГТС.407251.014РЭ | 1 экз. |
| Паспорт | АГТС.407251.014ПС | 1 экз. |
| Программное обеспечение на CD | QLink.exe | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа АГТС.407251.014РЭ «Расходомер жидкости Рельеф-20. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
АГТС.407251.014ТУ «Расходомер жидкости Рельеф-20. Технические условия».
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
