| Номер в госреестре | 88818-23 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | Protran PR3110 |
| Изготовитель | ESI Technology Ltd., Великобритания |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления Protran PR3110 (далее - датчики) предназначены для измерений и непрерывного преобразования значений измеряемого параметра - избыточного давления в унифицированный электрический аналоговый выходной сигнал, используемые в системе IWOCS на Южно-Киринском нефтегазоконденсатном месторождении (Охотское море, северовосточный шельф о. Сахалин).
Принцип действия датчиков основан на упругой деформации материала чувствительного элемента (мембраны) под воздействием давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного электрического тока.
Конструктивно датчики выполнены в цилиндрическом корпусе, внутри которого расположены первичный преобразователь и электронный блок. В нижней части датчиков для подачи измеряемого давления расположен резьбовой штуцер. В верхней части датчиков для подсоединения внешних электрических цепей расположен электрический соединитель.
Датчики данного типа имеют заводские номера: № 498180, № 498181, № 498182, № 498183.
Общий вид датчиков приведен на рисунке 1.
Заводской номер нанесен методом гравировки на корпус датчика. Место нанесения заводского номера указано на рисунке 2.
Пломбирование датчиков от несанкционированного доступа не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на датчики.

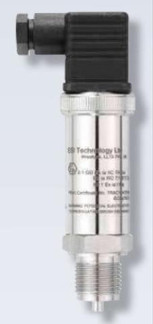

Рисунок 1 - Общий вид датчиков Рисунок 2 - Место нанесения заводского номера
давления Protran PR3110
Метрологические и основные технические характеристики приведены в таблицах
1 - 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, кПа (мбар) | от 0 до 25 (от 0 до 250) |
| Пределы допускаемой основной приведенной погрешности, % от диапазона изменений выходного сигнала | ±0,3 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С | ±0,3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон выходного сигнала, мА | от 4 до 20 |
| Масса, кг | 0,5 |
| Габаритные размеры (диаметрхвысота), мм | 35x132 |
| Нормальные условия эксплуатации: - Температура окружающего воздуха, °С - Относительная влажность, % - Атмосферное давление, кПа | от +21 до +25 от 30 до 80 от 84 до 106,7 |
| Рабочие условия эксплуатации: - Температура окружающего воздуха, °С | от -40 до +85 |
приведена в таблице 3.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Датчики давления | Protran PR3110 | 4 шт. |
| Паспорт | - | 4 экз. |
приведены в разделе 4 паспорта
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
