| Номер в госреестре | 88820-23 |
| Наименование СИ | Манометры показывающие |
| Обозначение типа СИ | PBX-SS-CD100LD |
| Изготовитель | "STIKO", Нидерланды |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры показывающие PBX-SS-CD100LD (далее - манометры) предназначены для измерений избыточного давления и давления разрежения на глубинах до 2500 метров на Южно-Киринском нефтегазоконденсатном месторождении (Охотское море, северо-восточный шельф о. Сахалин).
Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в отклонение указателя механического показывающего устройства. Чувствительным элементом манометров является трубчатая пружина - трубка Бурдона.
Манометры состоят из корпуса, передаточного механизма, чувствительного элемента (трубки Бурдона), циферблата со шкалой и стрелкой, защитного стекла и штуцера для присоединения манометра.
Манометры имеют одинаковые диапазоны измерений и погрешность.
К манометрам данного типа относятся манометры со следующими заводскими номерами: 331856016, 331856017, 331856018, 331856019, 331856020, 331856021, 331856022, 331856023, 331856024, 331856025, 331856026, 331856027, 331856028,
331856032,
331856039,
331856046,
331856053,
331856029,
331856036,
331856043,
331856050,
332985001.
Заводской номер нанесён на циферблат манометра типографским способом.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование манометров не предусмотрено.

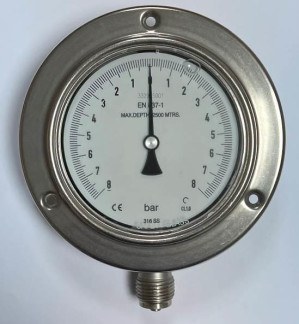

Общий вид манометров и место нанесения заводского номера приведено на рисунке 1 .
331856030,
331856037,
331856044,
331856051,
331856031,
331856038,
331856045,
331856052,
331856033,
331856040,
331856047,
331856054,
331856034,
331856041,
331856048,
331856055,
331856035,
331856042,
331856049,
331856056,
Рисуно
Метрологические и осн< приведены в таблицах 1 и 2.
Таблица 1 - Метрологические х ар акт
| Наименование характеристик | Значение |
| Диапазон измерений избыточного давления (давления разрежения), МПа (бар) | от минус 0,8 до 0,8 (от минус 8 до 8) |
| Пределы допускаемой основной приведенной погрешности измерений, % от диапазона измерений | ± 1 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С | ± 0,4 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: Диапазоны температуры окружающего воздуха, °С | от -20 до +60 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от +21 до +25 от 84 до 106,7 от 30 до 80 |
| Масса, кг | 0,5 |
| Габаритные размеры (диаметрхглубина), мм | 132x38 |
Таблица 3 - Комплектность манометров
| Наименование | Обозначение | Количество |
| Манометры показывающие | PBX-SS-CD100LD | 42 шт. |
| Паспорт | - | 42 шт. |
Приведены в разделе 6 паспорта.
Нормативные документы, устанавливающие требования к манометрам показывающим PBX-SS-CD100LD
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
| Зарегистрировано поверок | 54 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
