| Номер в госреестре | 88821-23 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | Hipres HP1103 |
| Изготовитель | ESI Technology Ltd., Великобритания |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления Hipres HP1103 (далее - датчики) предназначены для измерений и непрерывного преобразования значений измеряемого параметра - избыточного давления в унифицированный электрический аналоговый выходной сигнал, используемые в системе IWOCS на Южно-Киринском нефтегазоконденсатном месторождении (Охотское море, северовосточный шельф о. Сахалин).
Принцип действия датчиков основан на упругой деформации материала чувствительного элемента (мембраны) под воздействием давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного электрического тока.
Конструктивно датчики выполнены в цилиндрическом корпусе, внутри которого расположены первичный преобразователь и электронный блок. В нижней части датчиков для подачи измеряемого давления расположен резьбовой штуцер. В верхней части датчиков для подсоединения внешних электрических цепей расположен электрический соединитель. Датчики данного типа имеют заводские номера:
| № 498101 | № 498091 | № 498170 | № 498121 | № 498116 |
| № 498071 | № 498147 | № 498089 | № 498084 | № 498135 |
| № 534082 | № 498149 | № 498074 | № 498098 | № 498122 |
| № 534161 | № 498164 | № 498155 | № 498192 | № 498090 |
| № 498138 | № 498100 | № 498161 | № 498080 | № 498136 |
| № 498169 | № 498141 | № 498168 | № 498096 | № 498072 |
| № 498150 | № 498157 | № 498108 | № 498110 | № 498067 |
| № 498144 | № 498120 | № 498163 | № 498093 | № 498082 |
| № 498124 | № 498159 | № 498077 | № 498079 | № 498114 |
| № 498123 | № 498078 | № 498166 | № 498127 | № 498107 |
| № 498119 | № 498086 | № 498102 | № 498126 | № 498115 |
| № 498125 | № 498146 | № 498105 | № 498172 | № 498076 |
| № 498099 | № 498142 | № 498129 | № 498148 | № 498094 |
| № 498117 | № 498087 | № 498131 | № 498156 | № 498226 |
| № 498128 | № 498153 | № 498139 | № 498092 | № 498140 |
| № 498118 | № 498095 | № 498145 | № 498151 | № 498154 |
| № 498097 | № 498083 | № 498171 | № 498160 | № 498106 |
| № 498085 | № 498088 | № 498167 | № 498224 | № 498162 |
| № 498112 | № 498113 | № 498075 | № 498137 | № 498111 |
| № 498104 | № 498081 | № 498103 | № 498068 | № 498152 |

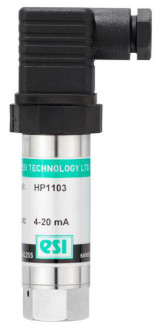

Общий вид датчиков приведен на рисунке 1.
Заводские номера нанесены методом гравировки на корпус датчика и типографским методом на этикетку, прикрепленную к датчику. Места нанесения заводского номера указаны на рисунке 2.
Пломбирование датчиков от несанкционированного доступа не предусмотрено. Конструкция не предусматривает нанесение знака поверки на датчики.
Рисунок 1 - Общий вид датчиков Рисунок 2 - Места нанесения заводского номера
давления Hipres HP1103
Метрологические и основные технические характеристики приведены в таблицах
1 - 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа (бар) 1) | от 0 до 60 (от 0 до 600); от 0 до 100 (от 0 до 1000) |
| Пределы допускаемой основной приведенной погрешности, % от диапазона изменений выходного сигнала | ±0,25 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С | ±0,15 |
| Примечание: 1) Конкретный диапазон измерений приведен в паспорте на датчик. | |
| Наименование характеристики | Значение |
| Диапазон выходного сигнала, мА | от 4 до 20 |
| Масса, кг | 0,5 |
| Габаритные размеры (диаметр*ширинахвысота), мм | 22x35x113 |
| Нормальные условия эксплуатации: - Температура окружающего воздуха, °С - Относительная влажность, % - Атмосферное давление, кПа | от +21 до +25 от 30 до 80 от 84 до 106,7 |
| Рабочие условия эксплуатации: - Температура окружающего воздуха, °С | от -40 до +85 |
наносится на титульный лист паспорта типографским способом.
приведена в таблице 3.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Датчики давления | Hipres HP1103 | 100 шт. |
| Паспорт | - | 100 экз. |
приведены в разделе 4 паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
| Зарегистрировано поверок | 100 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
